| Номер в госреестре | 73926-19 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-8 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти.
Принцип действия резервуаров основан на заполнении их нефтью до определенного уровня, соответствующего объему нефти согласно градуировочных таблиц резервуаров.
Резервуар представляет собой закрытый горизонтальный цилиндрический сосуд с плоскими днищами. Размещение - подземное. Резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: патрубками приемо-раздаточными; его безопасной эксплуатации: дыхательным клапаном, люк-замерный, люк-лаз с устройством подъемно-поворотным и лестницей, уровнемер для замера уровня. Резервуар оснащен молниезащитой, защитой от статического электричества.
Резервуар горизонтальный стальной цилиндрический РГС-8 установлен на территории АО «Транснефть - Приволга» Самарское районное нефтепроводное управление нефтеперекачивающая станция «Любецкая» (Самарское РНУ НПС «Любецкая»), по адресу: 446149, Самарская обл., Красноармейский р-н, п. Братский.

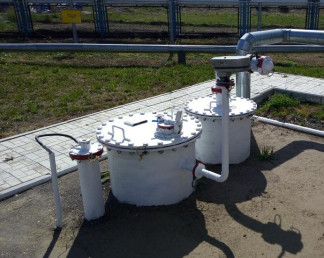

Общий вид места установки и эскиз резервуара горизонтального стального цилиндрического РГС-8 представлены на рисунках 1-2.
Пломбирование резервуара горизонтального стального цилиндрического РГС-8 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - внутренний диаметр | 2000 |
| - высота | 2880 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -60 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| 1 Резервуар горизонтальный стальной цилиндрический | РГС-8 № 10 | 1 шт. |
| 2 Паспорт | - | 1 экз. |
| 3 Г радуировочные таблицы | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15 % (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5 % (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-8
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
