| Номер в госреестре | 73932-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-12,5 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти.
Принцип действия резервуаров основан на измерении объема нефти в зависимости от уровня наполнения.
Резервуары представляют собой горизонтальные стальные цилиндрические сосуды с днищами. Расположение-подземное. Категория размещения и климатическое исполнение резервуаров - У1. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: патрубками приемо-раздаточными; их безопасной эксплуатации: дыхательными клапанами, люками-замерными, люками-лаз с устройством подъемно-поворотным и лестницей, уровнемерами для замера уровня. Резервуары оснащены молниезащитой, защитой от статического электричества.
Резервуары горизонтальные стальные цилиндрические РГС-12,5 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга»), Самарского РНУ НПС «Самара-1»: 446408, Россия, Самарская область, Кинельский район, с. Парфеновка.

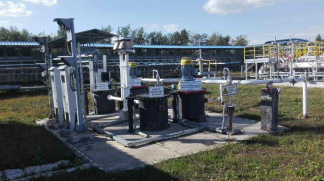

Общий вид места установки и эскизы резервуаров горизонтальных стальных цилиндрических РГС-12,5 представлены на рисунках 1-3.
| 1 1 | -|---г -|---г п—г |
| _ / - | ■ 1 , 1---г |
| Г~-Г | |
Т
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-12,5 не предусмотрено.
Рисунок 2 - Эскиз резервуаров РГС-12,5 №№ 6651, 6652
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм: - внутренний диаметр - длина | 32 00 о о о о о |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -45 до +40 от 84 до 106,7 |
| Масса, кг, не более | 3234 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар горизонтальный стальной цилиндрический | РГС-12,5 №№ 6651, 6652 | 2 шт. |
| 2 Паспорт | - | 2 экз. |
| 3 Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15% (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег.№11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-12,5
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
