| Номер в госреестре | 73935-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | ЗАО "ТК 122 ЭМЗ", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-5 (далее - резервуар) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на измерении нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой наземные горизонтальные цилиндрические сосуды с плоскими днищами. Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками; люками-замерными, люками-лазами.
Резервуары горизонтальные стальные цилиндрические РГС-5 №№1, 2, 3 установлены на территории филиала АО «Транснефть - Приволга» Самарское районное нефтепроводное управление станция смешения нефти, по адресу 443526, Самарская область, Волжский район, п. Просвет.

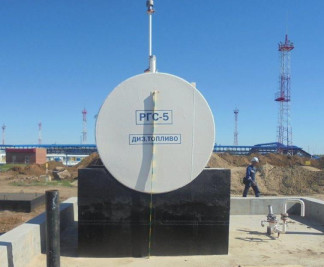

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-5 представлены на рисунках 1-3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, | |
| - внутренний диаметр | 1905 |
| - длина | 2123 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -60 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар горизонтальный стальной цилиндрический | РГС-5 №№ 1, 2, 3 | 3 шт. |
| 2 Паспорт | - | 3 экз. |
| 3 Г радуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15 % (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5 % (рег. № 39982-08);
3
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-5
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
