| Номер в госреестре | 73937-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | ООО "Петрометалл", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-5 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью
С 3
5 м .
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки и двух плоских днищ.
Резервуар установлен на двух седловых опорах.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуар РГС-5 с заводским номером 1 расположен по адресу: 188477, Ленинградская область, Кингисеппский район, Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов, АО «Усть-Луга Ойл».

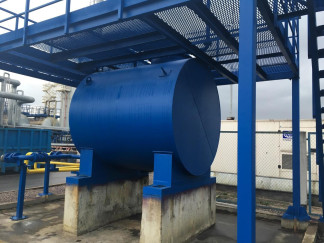

Общий вид резервуара стального горизонтального цилиндрического РГС-5 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт | РГС-5 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Методика поверки | МП 0845-7-2018 | 1 экз. |
осуществляется по документу МП 0845-7-2018 «Инструкция. ГСИ. Резервуар стальной горизонтальный цилиндрический РГС-5. Методика поверки», утвержденному ФГУП «ВНИИР» 10 сентября 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 49151-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-5
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
