| Номер в госреестре | 73938-19 |
| Наименование СИ | Весы неавтоматического действия передвижные |
| Обозначение типа СИ | EVOCAR |
| Изготовитель | ЗАО "ИНСПЕКТРА", пос.Лесхоз |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия передвижные EVOCAR (далее - весы) предназначены для измерений массы.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Весы состоят из:
- грузоприемного устройства (далее - ГПУ), представляющего собой стальную раму, опирающуюся на четыре датчика;
- прибора весоизмерительного (далее - индикатора, п.Т.2.2.2 ГОСТ OIML R 76-1-2011). Весы выпускаются в модификациях, отличающихся метрологическими
характеристиками согласно таблице 2, и имеют обозначение EVOCAR-[1]-[2], где:
[1] - условное обозначение класса точности по ГОСТ OIML R 76-1-2011: 2100 (средний класс точности); 2000 (обычный класс точности);
[2] - значение максимальной нагрузки, т: 5; 10; 15; 20.

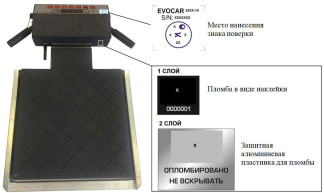

Общий вид весов и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Программное обеспечение (далее - ПО) весов является встроенными, используются в стационарной (закрепленной) аппаратной части.
Идентификационным признаком ПО весов служит номер версии (идентификационный номер) ПО (таблица 1), который отображается на дисплее при включении весов. Это ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя. Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса индикатора. Для проверки изменений законодательно контролируемых параметров используется контрольное число, которое изменяется при внесении изменений в указанные параметры и отображается на дисплее при включении весов в виде «ch xxxx», где х принимает значения от 0 до 9.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | v.0/xxx * |
| Цифровой идентификатор ПО | - |
| * «xxx» - обозначение версии метрологически незначимой части ПО | |
Таблица 2 - Однодиапазонные весы
| Метрологическая характеристика | Модификация весов | ||
| EVOCAR- 2100-5 | EVOCAR- 2100-10 | EVOCAR- 2100-20 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | ||
| Максимальная нагрузка (Max), кг | 5000 | 10000 | 20000 |
| Минимальная нагрузка (Min), кг | 200 | 400 | 400 |
| Поверочный интервал весов (е) и действительная цена деления (d), (e=d), кг | 10 | 20 | 20 |
| Число поверочных интервалов (n) | 500 | 500 | 1000 |
| Наименование характеристики | Модификация весов | |||
| EVOCAR-2000-5 | EVOCAR-2000-10 | EVOCAR-2000-15 | EVOCAR-2000-20 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | IIII | |||
| Максимальная нагрузка (Max,), кг | ||||
| диапазон W1 | 1500 | 3000 | 3000 | 3000 |
| диапазон W2 | 3000 | 6000 | 6000 | 6000 |
| диапазон W3 | 5000 | 10000 | 15000 | 20000 |
| Минимальная нагрузка (Min,), кг | ||||
| диапазон W1 | 100 | 200 | 200 | 200 |
| диапазон W2 | 200 | 400 | 400 | 400 |
| диапазон W3 | 400 | 1000 | 1000 | 1000 |
| Поверочный интервал весов е,, и | ||||
| действительная цена деления d, (ei=dj), кг | ||||
| диапазон W1 | 5 | 10 | 10 | 10 |
| диапазон W2 | 10 | 20 | 20 | 20 |
| диапазон W3 | 20 | 50 | 50 | 50 |
| Число поверочных интервалов (n диапазон W1 диапазон W2 диапазон W3 | 300 300 250 | 300 300 200 | 300 300 300 | 300 300 400 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Особый диапазон температуры, °С | от - 40 до +40 |
| Параметры электрического питания от источника постоянного тока (аккумуляторной батареи): - напряжение, В | 12,0±0,1 |
| Габаритные размеры весов, мм, не более: - длина | 730 |
| - ширина | 530 |
| - высота | 80 |
| Масса весов, кг, не более | 21 |
наносится на маркировочную табличку, расположенную на корпусе весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 204-24-17 | 1 экз. |
осуществляется по документу МП 204-24-17 «Весы неавтоматического действия передвижные EVOCAR. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.08.2017 г.
Основные средства поверки:
- эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015 и/или
- эталонные силовоспроизводящие машины 1-го разряда в соответствии с ГОСТ 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на индикатор и/или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ТУ 28.29.31.112-002-701991151-2016 «Весы неавтоматического действия передвижные EVOCAR. Технические условия»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
