| Номер в госреестре | 73948-19 |
| Наименование СИ | Источники-измерители |
| Обозначение типа СИ | 17212R-5-100 ТЕСТ |
| Изготовитель | "Chroma ATE Inc.", Тайвань |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители 17212R-5-100 ТЕСТ (далее по тексту - приборы) предназначены для измерений и воспроизведений напряжения постоянного тока и силы постоянного тока.
Принцип действия приборов основан на преобразовании входных значений напряжений и силы тока, в требуемые для заряда тестируемых батарей или ионисторов (суперконденсаторов), с последующим преобразованием запасённой в них энергии для передачи в сеть электропитания.
В процессе заряда и разряда измеряются значения силы тока и напряжения в заданном промежутке времени. Измеренные значения силы тока и напряжения используются для автоматического расчета ёмкости и эквивалентного последовательного сопротивления (ЭПС) тестируемого ионистора (суперконденсатора).
Выходные сигналы формируются цифровым процессором, который генерирует стабильное выходное напряжение и силу тока.
Дистанционное управление приборов осуществляется через разъём LAN 1 на задней панели.
Конструктивно приборы изготовлены в металлическом корпусе.
Пломбировка приборов от несанкционированного доступа осуществляется путем нанесения наклейки на боковую панель корпуса.

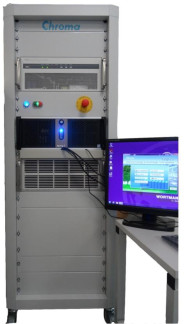

Общий вид средства измерений представлен на рисунке 1.
Место
пломбировки
Ф>
Рисунок 2 - Пломбировка приборов от несанкционированного доступа
Управление настройками и параметрами режима работы приборов, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение реализовано без выделения метрологически значимой части. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 17011 Battery Charge & Discharge Test System |
| Номер версии (идентификационный номер) ПО | 1.03.5 |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений напряжения постоянного тока каждого канала, В | от 0 до 5 |
| Пределы допускаемой относительной погрешности воспроизведений и измерений напряжения постоянного тока, % ■ | ±(0,002-Umax + 0,002-ишм) |
| Диапазон воспроизведений и измерений силы постоянного тока каждого канала, А | от 0 до 100 |
| Пределы допускаемой относительной погрешности воспроизведений и измерений силы постоянного тока, % | ±(0,005Tmax + 0,005-Тизм) |
| Примечания Umax - значение верхнего предела диапазона измерений напряжения, В иизм - измеренное значение напряжения, В Imax - значение верхнего предела диапазона измерений силы тока, А 1изм - измеренное значение силы тока, А | |
| Наименование характеристики | Значение |
| Количество каналов | 12 |
| Параметры электрического питания: - напряжение постоянного тока, В | 45±4,5 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 222x428x643 |
| Масса, кг, не более | 70 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источники-измерители | 17212R-5-100 ТЕСТ | 1 шт. |
| Руководство по эксплуатации | Источники-измерители 17212R-5-100 ТЕСТ | 1 экз. |
| Методика поверки | РТ-МП-5588-551-2018 | 1 экз. |
| Паспорт | - | 1 экз. |
| Диск с программным обеспечением | - | 1 шт. |
осуществляется по документу РТ-МП-5588-551-2018 «ГСИ. Источники-измерители 17212R-5-100 ТЕСТ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17 октября 2018 г. Основные средства поверки:
- нагрузка электронная АКИП-1310 (регистрационный номер в Федеральном информационном фонде 40237-08);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя CHROMA ATE INC, Тайвань
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
