| Номер в госреестре | 73949-19 |
| Наименование СИ | Источники-измерители |
| Обозначение типа СИ | ТЕКО-8300 |
| Изготовитель | АО "ТЕСТПРИБОР", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители серии ТЕКО-8300 (далее по тексту - приборы) предназначены для измерений и воспроизведений напряжения постоянного тока и силы постоянного тока.
Принцип действия приборов основан на работе встроенных источников питания и электронных нагрузок, предназначенных для заряда и разряда тестируемого ионистора (суперконденсатора).
В процессе заряда и разряда измеряются значения силы тока и напряжения, в заданном промежутке времени. Измеренные значения силы тока и напряжения используются для автоматического расчета ёмкости и эквивалентного последовательного сопротивления (ЭПС) тестируемого ионистора (суперконденсатора).
Выходные сигналы формируются цифровым процессором, который генерирует стабильное выходное напряжение и силу тока.
Дистанционное управление приборов осуществляется через разъём LAN 1 на задней панели.
Источники-измерители серии ТЕКО-8300 выпускаются в следующих модификациях 8300-5/100-ТЕСТ, 8300-5/300-ТЕСТ, 8300-80/500-ТЕСТ, которые отличаются диапазонами воспроизведений и измерений напряжения постоянного тока, силы постоянного тока.
Конструктивно приборы изготовлены в металлическом корпусе.
Пломбировка приборов от несанкционированного доступа осуществляется путем нанесения наклейки на боковую панель корпуса.

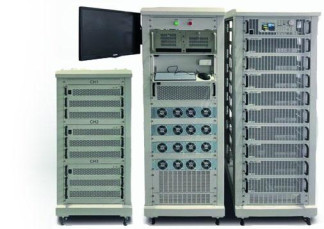

Общий вид средства измерений представлен на рисунках 1 -3.
место
нанесения
знака
утверждения
типа
место
нанесения
С.
J
знака
утверждения
типа
Общий вид средства измерений модификации 8300-5/300-ТЕСТ
РТТРТГТТАТЛ О
место
нанесения
t
1
знака
утверждения
типа
| Место | ||
| пломбировки |
ф
Рисунок 4 - Пломбировка приборов от несанкционированного доступа
Рисунок 3 - Общий вид средства измерений модификации 8300-5/100-ТЕСТ
Управление настройками и параметрами режима работы приборов, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение реализовано без выделения метрологически значимой части. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UCTS |
| Номер версии (идентификационный номер) ПО | не ниже 4.6.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 8300-5/100- ТЕСТ | 8300-5/300- ТЕСТ | 8300-80/500- ТЕСТ | |
| Диапазон воспроизведений и измерений напряжения постоянного тока, В | от 0 до 5 | от 0 до 48 | |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±(0,002"Umax + 0,01) | ±(0,005-Umax) | |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % | - | ±(0,001 'Umax) | |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±(0,001-иизм + 0,01) | - | |
| Диапазон воспроизведений и измерений силы постоянного тока, А | от 0 до 100 | от 0 до 300 | от 0 до 300 |
| Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, % | ±(0,002 "Imax + 0,6) | ±(0,008 "Imax) | |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % | - | - | ±(0,0015-Imax) |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ± (0,001-1изм + 0,6) | - | |
| Примечания Umax - значение верхнего предела диапазона измерений напряжения, В иизм - измеренное значение напряжения, В Imax - значение верхнего предела диапазона измерений силы тока, А 1изм - измеренное значение силы тока, А | |||
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры (высотахширинахглубина), мм, не более - 8300-5/100-ТЕСТ | 550x430x88 |
| - 8300-5/300-ТЕСТ | 550x430x264 |
| - 8300-80/500-ТЕСТ | 800x595x1660 |
| Масса, кг, не более | |
| - 8300-5/100-ТЕСТ | 16 |
| - 8300-5/300-ТЕСТ | 48 |
| - 8300-80/500-ТЕСТ | 604 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источники измерители серии ТЕКО-8300 | 8300-5/100-ТЕСТ 8300-5/300-ТЕСТ 8300-80/500-ТЕСТ | 1 шт. |
| Управляющий модуль (только для модификации 8300-80/500-ТЕСТ) | - | 1 шт. |
| Нагрузочный модуль (только для модификации 8300-80/500-ТЕСТ) | - | 1 шт. |
| Монитор (только для модификации 8300-80/500-ТЕСТ) | - | 1 шт. |
| Кронштейн для монитора (только для модификации 8300-80/500-ТЕСТ) | - | 1 шт. |
| Мышь компьютерная (только для модификации 8300-80/500-ТЕСТ) | - | 1 шт. |
| Клавиатура (только для модификации 8300-80/500-ТЕСТ) | - | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | РЭ-26.51.45-001-83169943 | 1 экз. |
| Паспорт | ПС-26.51.45-001-83169943 | 1 экз. |
| Методика поверки | РТ-МП-5587-551-2018 | 1 экз. |
осуществляется по документу РТ-МП-5587-551-2018 «ГСИ. Источники-измерители серии ТЕКО-8300. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17 октября 2018 г.
Основные средства поверки:
- нагрузка электронная АКИП-1310 (регистрационный номер в Федеральном информационном фонде 40237-08);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ТУ-26.51.45-001-83169943-2018 Источники-измерители серии ТЕКО-8300. Технические условия
