Устройства весоизмерительные автоматические POWER PKV, 73955-19

Назначение

Устройства весоизмерительные автоматические POWER PKV (далее - АВУ) устанавливаются на колесных погрузчиках и предназначены для измерения массы различных материалов, находящихся в приемных устройствах колесных погрузчиков.

Описание

Принцип действия АВУ основан на преобразовании давления, создаваемого в цилиндрах гидравлической системы подъемного устройства погрузчиков, возникающего под действием силы тяжести взвешиваемого груза, находящегося в грузоприемном устройстве (далее - ГПУ), в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал поступает в измерительный блок DMU, где обрабатывается, преобразуется в цифровой, и результаты взвешивания передаются в терминал POWER (далее - терминал).

Конструктивно АВУ состоит из ГПУ, тензорезисторных датчиков давления (от 2 до 3 штук) Tamtron 3342-086, производства фирмы «Tamtron Oy», Финляндия, бесконтактных датчиков углового положения ковша и бесконтактных датчиков углового положения стрелы, или датчиков углового положения ковша и стрелы (возможна комплектация), измерительного блока DMU (со встроенным устройством компенсации наклона погрузчика в продольном направлении и измерений поперечного угла наклона погрузчика), и терминала с жидкокристаллическим сенсорным дисплеем и функциональной клавиатурой.

ГПУ в различных вариантах конструктивного исполнения могут быть ковшом, паллетными вилами, с захватом (струбциной). АВУ также может быть установлено на контейнеро-перевозчике, укладчике штабелей, а также ричстакером - погрузчиком для работы с контейнерами с телескопической гидравлической системой.

Используя устройство компенсации наклона погрузчика в продольном направлении АВУ может применяться при наклоне не более 5,8о (10 %) в продольном направлении и не более 5о (8,75 %) поперечного угла колесного погрузчика. При нарушении этих условий АВУ не производит измерений.

АВУ, в зависимости от комплектации, имеют три варианта работы:

-    при срабатываниях бесконтактных датчиков углового положения ковша и стрелы;

-    с помощью датчиков углового положения ковша и стрелы (в диапазоне от 0о до 50о);

-    с помощью датчиков углового положения ковша и стрелы (в диапазоне от 0о до 50о) и датчика продольного углового положения корпуса погрузчика (в диапазоне от 0о до 10о).

АВУ, установленное на погрузчиках, позволяет взвешивать во время движения погрузчиков и подъема стрелы в нормальном режиме работы.

К АВУ дополнительно можно подключить принтер для распечатки результатов взвешивания, видео камеру и иммобилайзер.

АВУ могут оснащаться интерфейсами связи RS232, USB, 2G (при использовании SIM-карты) и Ethernet.

АВУ имеют следующие функции (по ГОСТ Р 54796-2011):

-    полуавтоматическое устройство установки нуля (п. 3.2.10.10);

-    устройство первоначальной установки нуля (п. 3.2.10.12);

-    устройство слежения за нулем (п. 3.2.10.13);

-    устройство для контроля дисплея.

Обозначение АВУ при заказе имеет вид:

POWER PKV-X,

где POWER PKV - обозначение типа;

Х - 100, 150, 200 и 300 с 2, 4, 8 и 12 - ячейками памяти, соответственно - условное обозначение объема памяти АВУ. Ячейки памяти используются для хранения данных, указанных пользователем, таких как клиент, грузовик, прицеп, материал.

Пример обозначения. POWER PKV-300 - автоматическое весоизмерительное устройство POWER PKV с 12 ячейками памяти.

Обозначение класса точности по ГОСТ Р 54796-2011, значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления

(d), указываются на маркировочной табличке АВУ, разрушающейся при удалении, а также отображаются на дисплее терминала. Дополнительно на маркировочной табличке указывается:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение АВУ;

-    знак утверждения типа средства измерений;

-    класс точности;

-    диапазон рабочих температур;

-    год изготовления;

-    идентификация приемного устройства нагрузки: ковш, вилы паллетные или струбцина. Знак поверки в виде наклейки (стикера) наносится на правую сторону терминала и на

крышку корпуса измерительного блока DMU, как представлено на рисунке 1.

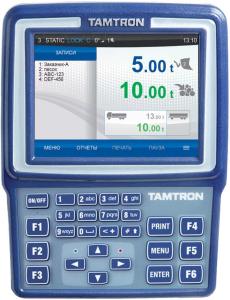

Общий вид терминала, измерительного блока DMU и АВУ показан на рисунке 1.

Датчик углового    Датчики давления    Датчик углового

положения стрелы    положения ковша

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

ПО АВУ делится на законодательно контролируемое и законодательно неконтролируемое. Законодательно контролируемое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается только с использованием специального оборудования изготовителя. После этого ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства: идентификационные данные ПО, значения журнала и счетчика событий, которые доступны для просмотра на дисплее через меню АВУ.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ Р 54796-2011 .................................................................................Y(b).

Значения Max, Min, е, d, числа поверочных интервалов (n) и пределов допускаемой погрешности (МРЕ) приведены в таблице 2.

Таблица 2 - Метрологические характеристики АВУ

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе терминала.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МЦКЛ.0257.МП «Устройства весоизмерительные автоматические POWER PKV. Методика поверки», утвержденному ЗАО КИП «МЦЭ»

30.11.2018 г.

Основные средства поверки:

-    рабочие эталоны 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 200 до 5000 кг, класса точности М1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования»;

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемой погрешности поверяемых АВУ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы-изготовителя
