| Номер в госреестре | 73956-19 |
| Наименование СИ | Весы крановые |
| Обозначение типа СИ | SCS/PCS |
| Изготовитель | "Tamtron Oy", Финляндия |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы крановые SCS/PCS (далее - весы) предназначены для статического взвешивания грузов, подвешиваемых на крюк.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.
Аналоговый электрический сигнал с датчика поступает в терминал, через аналоговоцифровой преобразователь (АЦП), где преобразуется в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее терминала, расположенном на передней панели весов вместе с функциональной клавиатурой.
Весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из элементов верхнего и нижнего подвесов, корпуса из высокопрочного алюминиевого сплава со встроенным датчиком, АЦП, дисплеем и аккумуляторной батареей.
Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом, нижний элемент подвеса - в виде крюка или траверсы.
В весах предусмотрены следующие устройства:
- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).
В весах предусмотрено устройство сигнализации о перегрузке.
Весы имеют автономное аккумуляторное питание и могут быть оснащены принтером.
В весах используются датчики ASCS/APCS, производства фирмы «Tamtron Oy», Финляндия.
Управление работой весов осуществляется с помощью пульта дистанционного управления (далее - ДУ) на ИК-лучах или радиопультом ДУ DR10 с радиомодемом TRL10 Cross beam radio или непосредственно с клавиатуры, расположенной на передней панели весов.
Радиопульт ДУ DR10 оснащен графическим дисплеем, клавиатурой и меню, имеет интерфейс USB для зарядки аккумулятора. Радиопульт ДУ DR10 имеет функцию суммирования и энергонезависимую память, рассчитанную на 1800 взвешиваний с датой и временем.
Весы выпускаются однодиапазонными в двух модификациях SCS и PCS, отличающихся друг от друга значением максимальной нагрузки, метрологическими характеристиками и конструктивными особенностями.
Исполнения модификаций весов имеют обозначения вида:
SCS-УУ-ХХХ, PCS-УУ-ХХХ, где SCS; PCS - обозначение модификации;
УУ - условное обозначение исполнения:
- отсутствие символа - обычное исполнение;
- F - наличие теплоизолирующего экрана, позволяющего взвешивать грузы, нагретые
до плюс 90 оС;
- СВ - наличие двух крюков, позволяющих взвешивать длинные объекты, при этом
терминал, соединенный с датчиками, измеряет суммарную нагрузку обоих датчиков;
ХХХ - значение максимальной нагрузки (т).
Пример обозначения:
SCS-F-15, весы модификации SCS с теплоизолирующим экраном, позволяющим взвешивать грузы нагретые до плюс 90 оС, с Мах = 15 т;
SCS-CB-100, весы модификации SCS с двумя крюками, с Мах = 100 т.
На корпусе весоизмерительного устройства прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (e);
- значение максимальной массы тары (Т- = ...);
- знак утверждения типа средства измерений;
- год изготовления.

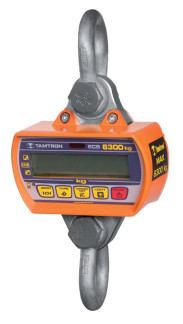

Общий вид весов и схема пломбировки весов от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 1.
Общий вид пультов ДУ на ИК-лучах и радиопульта ДУ DR10 представлен на рисунке 2.
Пульт ДУ на ИК-лучах Радиопульт ДУ DR10
Рисунок 2 - Общий вид пультов дистанционного управления
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем.
Идентификационным признаком ПО является номер версии ПО, который отображается на дисплее модификации весов PCS по запросу через меню ПО, и наклеивается на микроконтроллер, за задней панелью модификации весов SCS.
Для предотвращения воздействий и защиты от преднамеренных и непреднамеренных воздействий законодательно контролируемых параметров используется электронный ключ безопасности, а на задней панели весов наклеивается стикер, разрушающийся при вскрытии весов. ПО выполнено с применением современных технологий в области контроля целостности, обеспечивающей невозможность изменения данных.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | |
| SCS | PCS | |
| Идентификационное наименование | - | - |
| Номер версии (идентификационный номер) | 25r8par | P11xx |
| Цифровой идентификатор ПО | -* | |
| где х принимает значения от 0 до 9. * - данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Класс точности по ГОСТ OIML R 76-1-2011................................................средний (III).
Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала
(е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности (mpe) при первичной поверке исполнений весов приведены в таблице 2.
| Обозначение | Max, | Min, | d = e, | m, | mpe, | |
| исполнения | т | т | кг | т | кг | |
| PCS-0,5 | 0,5 | 0,004 | 0,2 | от 0,004 до 0,1 включ. | ±0,1 | 2500 |
| св. 0,1 до 0,5 включ. | ||||||
| PCS-2 | 2 | 0,02 | 1 | от. 0,02 до 0,5 включ. | ±0,5 | 2000 |
| св. 0,5 до 2,0 включ. | ±2 | |||||
| PCS-3,2 | от 0,02 до 0,5 включ. | ±0,5 | ||||
| SCS-3,2 | 3,2 | 0,02 | 1 | св. 0,5 до 2 включ. | ±1 | 3200 |
| SCS-F-3,2 | св. 2 до 3,2 включ. | ±1,5 | ||||
| PCS-6,3; SCS-6,3 | 6,3 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | 1260 |
| SCS-F-6,3 | св.2, 5 до 6,3 включ. | ±5 | ||||
| SCS-8 | 8 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | 1600 |
| св. 2,5 до 8 включ | ±5 | |||||
| PCS-10; SCS-10 | 10 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | 2000 |
| SCS-F-10 | св. 2,5 до 10 включ. | ±5 | ||||
| SCS-20, | 20 | 0,4 | 20 | от 0,4 до 10 включ. | ±10 | 1000 |
| SCS-F-20 | св. 10 до 20 включ. | ±20 | ||||
| SCS-32 | 32 | 0,4 | 20 | от 0,4 до 10 включ. | ±10 | 1600 |
| SCS-F-32 | св.10 до 32 включ. | ±20 | ||||
| SCS-50 | 50 | 1 | 50 | от 1 до 25 включ. | ±25 | 1000 |
| SCS-F-50 | св.25 до 50 включ. | ±50 | ||||
| SCS-СВ-6,4 | 6,4 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | 1280 |
| св.2,5 до 6,4 включ. | ± 5 | |||||
| SCS-СВ-12,6 | 12,6 | 0,2 | 10 | от 2 до 5 включ. | ±5 | 1260 |
| св. 5 до 12,6 включ. | ±10 | |||||
| SCS-СВ-20 | 20 | 0,4 | 20 | от 0,4 до 10 включ. | ±10 | 1000 |
| св. 10 до 20 включ. | ±20 | |||||
| SCS-СВ-40 | 40 | 1 | 50 | от 1 до 25 включ. | ± 25 | 800 |
| св. 25 до 40 включ. | ±50 | |||||
| SCS-СВ-64 | 64 | 1 | 50 | от 1 до 25 включ. | ±25 | 1280 |
| св. 25 до 64 включ. | ±50 | |||||
| SCS -СВ-100 | 100 | 2 | 100 | от 2 до 50 включ. | ±50 | 1000 |
| св. 50 до 100 включ. | ±100 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары, соответственно.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой погрешности устройства установки на нуль | ± 0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Показания индикации массы, кг, не более | Мах + 9е |
| Диапазон компенсации массы тары (Т+), % от Max | от 0 до 100 |
| 1 | 2 |
| Особый диапазон рабочих температур, °С - для весов модификации PCS с дисплеем LCD - для весов модификаций SCS и PCS с дисплеем LED | от -20 до +40; от -30 до +40 |
| Номинальное напряжение электрического питания от встраиваемой аккумуляторной батареи, В: - для весов модификации SCS - для весов модификации PCS | 12 6 |
| Потребляемая мощность, ВА, не более | 60 |
| Время непрерывной работы от аккумулятора, ч, не менее | 20 |
| Радиус действия пульта управления, не более, м: - радиопульт DR10 (в зоне прямой видимости) - пульт на ИК-лучах (в зоне прямой видимости) | 150 10 |
Габаритные размеры и массы исполнений весов приведены в таблице 4.
Таблица 4 - Габаритные размеры и масса исполнений весов
| Обозначение исполнения | Г абаритные размеры (Ш х Д х В), мм | Масса, кг, не более |
| PCS-0,5 | 324 х 400 х 640 | 20 |
| PCS-2 | 324 х 400 х 640 | 22 |
| PCS-3,2; SCS-3,2; SCS-F-3,2 | 324 х 400 х 691 | 27 |
| PCS-6,3; SCS-6,3; SCS-F-6,3 | 324 х 400 х 757 | 34 |
| SCS -8 | 324 х 400 х 889,5 | 39 |
| PCS-10; SCS-10; SCS-F-10 | 324 х 400 х 889,5 | 45 |
| SCS-20; SCS-F-20 | 324 х 400 х 734 | 32* |
| SCS-32; SCS-F-32 | 324 х 400 х 813 | 40* |
| SCS-50; SCS-F-50 | 324 х 400 х 1009 | 48* |
| SCS-ОВ-М | (324х400х691)х2 | 58 |
| SCS-СВ-П^ | (324 х 400 х 757) х 2 | 74 |
| SCS-СВ^ | (324 х 400 х 889,5) х 2 | 95 |
| SCS-СВ^ | (324 х 400 х 734)х 2 | 69* |
| SCS-СВ^ | (324х400х 813) х2 | 85* |
| SCS-СВ^ | (324 х 400 х 1009) х 2 | 98* |
| * - масса весов указана без серег | ||
наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе весов, и типографским способом на титульные листы эксплуатационной документации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы крановые | SCS или PCS (по заказу) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки).
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 5 г до 5000 кг, класса точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация изготовителя
