Резервуары стальные вертикальные цилиндрические РВС-20000, 73983-19

Назначение

Резервуары стальные вертикальные цилиндрические РВС-20000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.

Резервуары представляют собой наземный вертикальный сварной сосуд цилиндрической формы с днищем и стационарной крышей. Цилиндрическая стенка резервуара включает в себя: восемь цельносварных поясов. Нижний слой фундамента сделан из песка с битумной пропиткой, верхний слой из песчаная подушка. Три первых пояса изготовлены из стали 09Г2С, последующие пять, а также кровля и днище выполнена из стали СтЗсп. Резервуары оборудованы боковой металлической лестницей, приемно-раздаточными устройствами и люками и для обслуживания во время эксплуатации.

Резервуары стальные вертикальные цилиндрические РВС-20000 №№ 2, 3, 4 установлены на территории ПАО «Т Плюс» филиал «Марий Эл и Чувашии» Чебоксарская ТЭЦ-2, по адресу: 428022, г.Чебоксары, ш.Марпосадское, д.4.

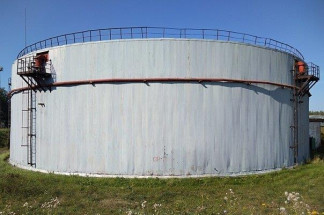

Общий вид резервуаров стальных вертикальных цилиндрических РВС-20000 представлены на рисунках 1 - 3.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-20000 не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);

-    рулетка измерительная металлическая Р30У2К 2-го класса точности, с верхним пределом измерений 30 м (рег. № 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001И+0,03) мм (рег. № 46426-11);

-    нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до 60, горизонтальных от 0 до 360, ПГ ±15” (рег. № 55446-13);

-    штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);

-    линейка измерительная металлическая, (0-500)мм, ПГ ±0,1 мм (рег.№ 20048-05). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-20000

ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
