| Номер в госреестре | 73986-19 |
| Наименование СИ | Установка поверочная для расходомеров-счетчиков жидкости |
| Обозначение типа СИ | УПТ-200 |
| Изготовитель | ООО "ТехноСерв-Иркутск", г.Иркутск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для расходомеров-счетчиков жидкости УПТ-200 (далее -установка) предназначена для воспроизведения, хранения и передачи единиц объемного расхода и объема жидкости в потоке.
Принцип действия установки основан на сравнении результатов измерений объема жидкости, пролитой через рабочие средства измерений в течение заданного интервала времени с результатами измерений этого же объема жидкости, измеренного эталонными средствами измерений, в качестве которых в установке используется набор эталонных расходомеров (далее
- набор ЭР).
В состав набора ЭР входит 4 расходомера-счетчика электромагнитных РСМ-05 модификации РСМ-05.05 (ТЭСМАРТ-Э) (регистрационный номер в Федеральном информационном фонде 57470-14) с диаметрами условного прохода 4, 15, 32 и 100 мм, смонтированные в параллельно расположенных измерительных линиях.
При работе установки одновременно функционирует только один ЭР в зависимости от установленного значения расхода рабочей жидкости.
В состав установки помимо измерительных линий с набором ЭР входят: блок насоса, накопительная емкость, запорная и регулирующая арматура (шаровые краны), измерители давления и температуры воды, измерители интервалов времени.
Для измерений температуры и давления рабочей жидкости в составе установки применяются термометр стеклянный керосиновый СП-2П (регистрационный номер в Федеральном информационном фонде 4657-07) и манометры показывающие ТМ (регистрационный номер в Федеральном информационном фонде 25913-08).
Последовательно за узлом набора ЭР расположены два рабочих стола. Сменные измерительные линии рассчитаны для монтажа последовательно нескольких поверяемых приборов определенного типоразмера.
Выходные сигналы ЭР и поверяемых приборов, (частотные, импульсные) измеряются счетчиками импульсов микропроцессорными СИ8 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 28696-10). Всего в установке используется 22 счетчика импульсов. Четыре счетчика импульсов используются для индикации расхода ЭР, четыре - для вычисления объема с ЭР, четыре - в качестве таймеров реального времени, десять для вычисления объема поверяемых приборов. Сравнение результатов измерения расхода и объема жидкости производится оператором в ручном режиме.

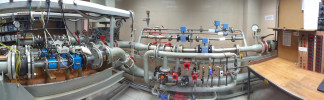

Общий вид установки представлен на рисунке 1.
Пломбирование установки поверочной для расходомеров-счетчиков жидкости УПТ-200 не предусмотрено. Обеспечена возможность пломбирования средств измерений, входящих в состав установки, нанесением знака поверки в соответствии с требованиями, изложенными в их описаниях типа.
Программное обеспечение установки поверочной для расходомеров-счетчиков жидкости УПТ-200 представлено встроенным программным обеспечением счётчиков импульсов микропроцессорных СИ8 (Регистрационный номер 28696-10, недоступно для считывания и модификации, уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» по Р 50.2.077-2014), информационный обмен счётчиков импульсов микропроцессорных с внешними системами отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного расхода жидкости, м3/ч | от 0,015 до 200 |
| Пределы допускаемой относительной погрешности измерений объема жидкости в потоке, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,5 |
| Нестабильность усредненного значения расхода, %, не более | ±0,2 |
| Отклонение установившегося значения расхода от заданного, %, не более | ±0,5 |
| Диапазон температуры измеряемой среды, °С | от +10 до +30 |
| Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, °С | ±1 |
| Давление измеряемой среды, МПа, не более | 0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | питьевая вода по СанПиН 2.1.4.1074-2001 |
| Диаметры условных проходов поверяемых средств измерений, мм | от 10 до 100 |
| Напряжение питающей сети переменного тока, В | 380±38/220±22 |
| Потребляемая мощность, кВт, не более | 24 |
| Наименование характеристики | Значение |
| Частота питающей сети, Гц | 50±1 |
| Средний срок службы, лет | 15 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от 10 до 30 |
| относительная влажность воздуха, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
наносится на табличку, закрепленную на входе узла набора ЭР, литографической печатью и в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная для расходомеров-счетчиков жидкости УПТ-200. Зав. № 01 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-111-RA.RU.310556- 2017 | 1 экз. |
осуществляется по документу МП-111-КА.К.и.310556-2017 «Установка поверочная для расходомеров-счетчиков жидкости УПТ-200. Методика поверки», утвержденному ФГУП «СНИИМ» 20 марта 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 1 государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256;
- частотомер электронно-счетный Ч3-63 (регистрационный номер 9084-83);
- генератор сигналов специальной формы GFG-3015 (регистрационный номер 27586-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке поверочной для расходомеров-счетчиков жидкости УПТ-200
Приказ Росстандарта № 256 от 07 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
