Анализаторы качества молока Лактан, 73987-19

Назначение

Анализаторы качества молока «Лактан» (далее - анализаторы) предназначены для измерений массовой доли жира, белка, сухого вещества в цельном свежем, консервированном, пастеризованном, стерилизованном, восстановленном, обезжиренном молоке, молоке длительного хранения и сливках.

Описание

Принцип действия анализаторов основан на измерении скорости и степени затухания ультразвуковых колебаний при прохождении их в молоке при двух различных температурах.

Конструктивно анализатор состоит из корпуса, системы подачи и вывода проб, измерительной кюветы с устройством термостатирования и измерения скорости и интенсивности ультразвуковых колебаний, а также микропроцессорного блока, который управляет работой измерительной кюветы, проводит измерения, выполняет расчет по заданному алгоритму, выдает результаты измерений.

Анализаторы выпускаются в восьми исполнениях: МИНИ, 220, 230, 500 СТАНДАРТ, 500 ПРОФИ, 700, 600 УЛЬТРА, 600 УЛЬТРАМАКС, которые отличаются конструкцией и дополнительными сервисными функциями.

У исполнения МИНИ на боковой панели расположена система подачи и вывода пробы. Исполнение МИНИ имеет дополнительную сервисную функцию индикации показаний: сухого обезжиренного молочного остатка (СОМО), плотности, добавленной воды. Возможно питание от бортовой сети автомобиля 12 В.

У исполнения 220 система подачи и вывода пробы расположена на лицевой панели. Исполнение 220 имеет дополнительную сервисную функцию индикации показаний: сухого обезжиренного молочного остатка, плотности, добавленной воды.

У исполнения 230 система подачи и вывода пробы расположена на лицевой панели. Исполнение 230 имеет дополнительную сервисную функцию индикации показаний: сухого обезжиренного молочного остатка, плотности, добавленной воды, точки замерзания молока.

У исполнения 500 СТАНДАРТ система подачи и вывода пробы расположена на боковой панели. Исполнение 500 СТАНДАРТ имеет дополнительную сервисную функцию индикации показаний: сухого обезжиренного молочного остатка, плотности, добавленной воды.

У исполнения 500 ПРОФИ система подачи и вывода пробы расположена на боковой панели. Исполнение 500 ПРОФИ имеет дополнительную сервисную функцию индикации показаний: сухого обезжиренного молочного остатка, плотности, добавленной воды, точки замерзания молока.

У исполнения 700 система подачи и вывода пробы расположена на передней панели, там же располагается встроенный термопринтер. Исполнение 700 имеет дополнительную сервисную функцию индикации показаний: сухого обезжиренного молочного остатка, плотности, добавленной воды, точки замерзания молока.

У исполнения 600 УЛЬТРА система подачи и вывода пробы расположена на боковой панели. Исполнение 600 УЛЬТРА имеет дополнительную сервисную функцию индикации показаний: сухого обезжиренного молочного остатка, плотности, добавленной воды, лактозы, температуры пробы.

У исполнения 600 УЛЬТРАМАКС система подачи и вывода пробы расположена на передней панели. Исполнение 600 УЛЬТРАМАКС имеет дополнительную сервисную функцию: индикации показаний: сухого обезжиренного молочного остатка, плотности, добавленной воды, лактозы, температуры пробы, точки замерзания, минеральных солей, калорийности.

Исполнения 230, 500 СТАНДАРТ, 500 ПРОФИ, 700, 600 УЛЬТРА, 600 УЛЬТРАМАКС имеют функцию автоматической промывки анализатора после эксплуатации.

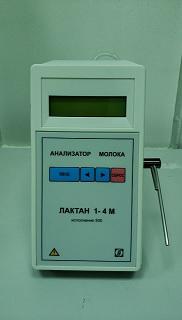

Общий вид анализаторов качества молока «Лактан» представлен на рисунке 1.

а) исполнение МИНИ б) исполнение 220

й

ж)исполнение 600 УЛЬТРА

з) исполнение 600 УЛЬТРАМАКС

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее ПО), которое управляет работой анализатора, обрабатывает, отображает, хранит и передает полученные результаты измерений. ПО делится на метрологически значимую часть и сервисную часть программы. Метрологически значимая часть ПО выполняет следующие функции: управление анализатором, измерение и обработку результатов измерений показателей качества молока, а также хранение в стеке данных результатов измерений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель анализатора в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 42-241(243)-2018 «ГСИ. Анализаторы молока и молочных продуктов. Методика поверки», утверждённому ФГУП «УНИИМ» 12.09.2018 г.

Основные средства поверки:

весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» с максимальной нагрузкой 200 г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 28.99.39-010-70513965-2018 Анализаторы качества молока «Лактан». Технические условия
