| Номер в госреестре | 73988-19 |
| Наименование СИ | Термометры манометрические показывающие сигнализирующие |
| Обозначение типа СИ | АКМ 345 |
| Изготовитель | "Qualitrol Hathaway Instruments", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры манометрические показывающие сигнализирующие серии АКМ 345 (далее -термометры) предназначены для измерений и контроля температуры масла и обмотки силовых трансформаторов, а также обладают функцией сигнализации о достижении заданных уставок.
Принцип работы термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона (зонда), дистанционного капилляра и сильфонов. Под воздействием температуры изменяется давление внутри манометрической системы, происходит растяжение сильфона связанного со стрелкой отсчетного устройства. Термометры могут оснащаться преобразователем положения стрелки в аналоговые выходные сигналы разного типа в зависимости от установленного преобразователя. Величина аналогового выходного сигнала определяется величиной согласующего сопротивления.
Термометры АКМ 345 относятся к показывающим стрелочным приборам погружного типа с регулируемыми выключателями для сигнализации о достижении заданных уставок, и состоят из прямоугольного корпуса, в котором размещены циферблат со стрелкой, и манометрической термосистемой. Корпус термометров изготавливается из алюминия, а термобаллона из меди. Термометры изготавливаются с откидной и привинчиваемой крышками. Термометры могут применяться для измерений температуры в промышленных установках.
Термометры имеют два климатических исполнения. Исполнение 1 от минус 40 до плюс 70 оС, исполнение 2 от минус 60 до плюс 70 о С, отличающихся друг от друга только конструкцией термосистемы.
Термометры могут комплектоваться одним из восьми зондов, различающихся по габаритных параметрам и параметрам резьбовых соединений.
Термометры могут быть оснащены выключателями с различными коммутационными характеристиками.
Общий вид термометров приведен на рисунке 1.

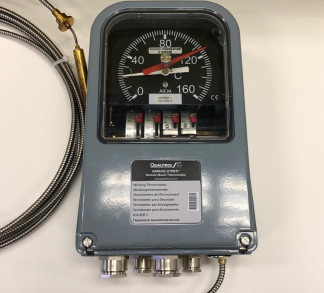

Рисунок 1 - Термометр манометрический показывающий сигнализирующий серии АКМ 345
отсутствует.
Метрологические и технические характеристики термометров приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики термометров
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С^ | от -40 до +130, от -20 до +130, от 0 до +150 от 0 до +160, от 0 до +180 |
| Цена деления шкалы термометра, °С | 2,0 |
| Пределы допускаемой приведенной погрешности измерений, % от диапазона измерений температуры | ±2 |
| Диапазон срабатывания сигнализирующего устройства, °С | от -40 до +130, от -20 до +130, от 0 до +150 от 0 до +160, от 0 до +180 |
| Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений температуры | ±3 |
| Диапазон измерений аналоговых выходных сигналов (для термометров с преобразователями положения стрелки) | от 4 до 20 мА, от 0 до 1 мА, от 0 до 5 мА, от 0 до 10 мА, от 0 до 20 мА, от 0 до 5 В, от 0 до 5 В, от 0 до 10 В, Pt100 |
| Пределы допускаемой приведенной погрешности преобразователя положения, % от диапазона измерений аналоговых выходных сигналов | ±3 |
| Наименование характеристики | Значение |
| Показатель тепловой инерции, с | 420 |
| Согласующее сопротивление, Ом | от 0 до 13,0 |
| Рабочие условия эксплуатации термометров: - температура окружающего воздуха, о С2) - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации), % | от -40(-60) до +70 от 84 до 106,7 от 20 до 98 |
| Габаритные размеры (высотахдлинахширина) корпуса, мм, не более | 190x305x105 |
| Длина термобаллона, мм, не более | 330 |
| Длина капилляра, мм, не более | 25000 |
| Масса, кг, не более | 10 |
| Средний срок службы, лет, не менее | 25 |
| Примечание : 1) - Конкретное значение указано в паспорте на термометр; 2) - Конкретное значение указано в паспорте на термометр. | |
наносится на титульный лист руководства по эксплуатации типографским способом
Комплект поставки термометров приведен в таблице 2.
Таблица 2 - Комплект поставки термометров манометрических показывающих сигнализирующих серии АКМ345_
| Наименование | Обозначение | Количество |
| Термометры манометрические показывающие сигнализирующие серии АКМ 345 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | IST-103-1-RU | 1 экз. |
| Копия свидетельства об утверждении типа средства измерений | - | 1 экз. |
осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
-Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер 65421-16);
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (Регистрационный № 19736-11);
- Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
- Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Qualitrol Hathaway Instruments», Великобритания
| Зарегистрировано поверок | 733 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
