| Номер в госреестре | 73993-19 |
| Наименование СИ | Приборы для измерений параметров шероховатости поверхности |
| Обозначение типа СИ | MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf M 400 C и MarSurf XR1 |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf M 400 C и MarSurf XR1 (далее по тексту - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности).
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости R, P, W), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи.
Приборы являются мобильными измерительными устройствами и состоят из базового блока с приводом и процессора. Измерительный преобразователь приборов представляет собой индуктивный датчик.
Приборы выпускаются в следующих модификациях: MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf M 400 C и MarSurf XR1, которые различаются визуально, а также метрологическими и техническими характеристиками.
Приборы модификаций MarSurf M 300 и MarSurf M 300 C имеют опорный датчик, приборы модификаций MarSurf M 400 и MarSurf M 400 C - безопорный.
Приборы модификаций MarSurf M 300, MarSurf M 400 и MarSurf XR1 оснащены устройством Bluetooth для беспроводного соединения процессора с базовым блоком.
Приборы модификации MarSurf M 300 комплектуются блоком привода RD 18, а модификации MarSurf M 300 C - блоком привода RD 18 C. Механизм блока привода RD 18 C имеет цилиндрическую форму, он интегрирован в установочную призму, но может использоваться без нее. Приборы модификаций MarSurf M 400 и MarSurf M 400 C комплектуются блоком привода SD 26. Приборы модификации MarSurf XR1 комплектуются блоком привода RD 18 и (или) SD 26.

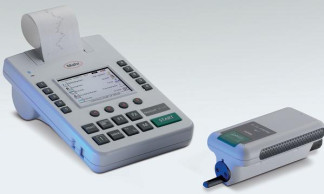

Общий вид приборов представлен на рисунках 1-5.
Пломбировка приборов от несанкционированного доступа не предусмотрена.
г\
/ °
Приборы имеют в своем составе программное обеспечение (ПО) MarSurf PS1 / MarSurf M 300 Explorer (для приборов модификаций MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf M 400 C) и MarSurf XR1 (для приборов модификации MarSurf XR1), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | MarSurf М 300 / MarSurf M 400 Explorer | MarSurf XR1 |
| Номер версии (идентификационный номер) ПО, не ниже | 3.12-00 | 6.00-00 |
| Цифровой идентификатор ПО | - | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
| Таблица 2 - Метрологические характе | ристики приборов | |||||
| Наименование характеристики | Значение | |||||
| Модификация | MarSurf M 300 | MarSurf M 300 C | MarSurf XR1 с приводом RD 18 | MarSurf M 400 | MarSurf M 400 C | MarSurf XR1 с приводом SD 26 |
| Диапазон измерений по параметру Ra, мкм | от 0,01 до 10 | от 0,007 до 10 | ||||
MarSurf M 300
| MarSurf | |||
| MarSurf | XR1 с | MarSurf | MarSurf |
| M 300 C | приводом | M 400 | M 400 C |
| RD 18 |
MarSurf XR1 с приводом SD 26
Модификация
Диапазон перемещений по параметру Rz
от -200 до +150
±25; ±250; ±500
1)
мкм
Пределы допускаемой относительной погрешности по параметру Ra, %_
±3
Разрешение, нм
8; 16; 32
0,8; 8; 16
Ra, Rq, Rz (соотв. Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASME), RSm,
R, Ar, Rx
Параметры шероховатости
Принцип измерений
Контактный
Отсечка шага:
- 1C, мм
- 1S, мкм
0,08; 0,25; 0,8; 2,5 2,5; 8
Длина трассы ощупывания L, мм
0,56; 1,75; 5,6; 17,5
1,25; 4,0; 12,5
Длина оценки l
мм
m,
Число базовых длин в длине оценки
от 1 до 5
2 или 5
Радиус закругления щупа, мкм
Фазокорректированный (фильтр Гаусса) по ISO 11562 (ГОСТ 8.652-2009); RC-фильтр по ISO 3274 (ГОСТ _19300-93)_
Фильтры
Измерительное усилие, мН
0,75
1)
переключаемый, в зависимости от длины рычага датчика
Таблица 3 - Технические характеристики приборов
| Наименование характеристики | Значение | |||||
| Модификация | MarSurf M 300 С | MarSurf M 300 | MarSurf XR1 с приводом RD 18 | MarSurf M 400 | MarSurf M 400 C | MarSurf XR 1 с приводом SD 26 |
| Габаритные размеры процессора, мм, не более: - длина - ширина - высота | 190 140 75 | - | 190 140 75 | - | ||
| Масса процессора, кг, не более | 1, | — | 1,1 | — | ||
| Габаритные размеры блока привода, мм, не более: - длина - ширина - высота | 139 26 261) | 130 70 50 | 163 72 74 | |||
| Масса блока привода, кг, не более | 0,4 | 1,0 | ||||
| Аккумулятор | Li-ion | |||||
| Интерфейсы | USB, MarConnect (RS232) | |||||
| Наименование характеристики | Значение | |||||
| Модификация | MarSurf M 300 С | MarSurf M 300 | MarSurf XR1 с приводом RD 18 | MarSurf M 400 | MarSurf M 400 C | MarSurf XR 1 с приводом SD 26 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50 | |||||
| Условия эксплуатации: - нормальная область значений температур, °С - рабочая область значений температур, °С - относительная влажность воздуха (без конденсата), % | от +15 до +25 от +5 до +40 от 30 до 85 | |||||
| 1) - без учета установочной призмы | ||||||
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров шероховатости поверхности MarSurf | MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf M 400 C или MarSurf XR1 | 1 шт. |
| Стандартный щуп | - | 1 шт. |
| Образец шероховатости для калибровки, интегрированный в корпус прибора1) | - | 1 шт. |
| Установочная призма2) | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-50-2018 | 1 экз. |
| 1) - только для модификации MarSurf M 300 2) - только для модификации MarSurf M 300 C | ||
осуществляется по документу МП 203-50-2018 «Приборы для измерений параметров шероховатости поверхности MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf M 400 C и MarSurf XR1. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 октября 2018 г.
Основные средства поверки:
- мера шероховатости 1-го разряда по ГОСТ 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.296-2015 ГСИ. Государственный поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 58 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
