| Номер в госреестре | 73994-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-8, РГС-10, РГС-17 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-8 РГС-10 РГС-17 (далее -резервуары) предназначены для хранения и измерений объема, а также приема и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-10, РГС-17 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-8, РГС-10, РГС-17 представляют собой горизонтальные цилиндрические сосуды. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, системой клапанов; противопожарным оборудованием; огневыми предохранителями. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний, для резервуаров РГС-8, установка - подземная, для резервуаров РГС-10, РГС-17, установка - наземная.
Резервуары РГС-8 зав. №№ ЕП-1, ЕП-2 расположены по адресу: КРУ АО «Транснефть-Дружба», ЛПДС «Лопатино», СИКН № 407.
Резервуары РГС-10 зав. №№ 49/01, 50/02 расположены по адресу: КРУ АО «Транснефть-Дружба», НПС «Губино», котельная.
Резервуары РГС-17 зав. №№ 1.17, 2.17 расположены по адресу: КРУ АО «Транснефть-Дружба», НПС «Красноселки», котельная.
Эскиз резервуара стального горизонтального цилиндрического РГС-8 представлен на рисунке 1.

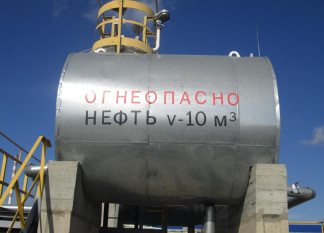

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-17 представлен на рисунках 2-3.
отсутствует.
Основные метрологические и технические характеристики резервуара приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| РГС-8 | РГС-10 | РГС-17 | |
| Номинальная вместимость, м3 | 8 | 10 | 17 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 | ||
| Средний срок службы, лет | 20 | ||
наносится на титульный лист паспорта резервуара методом печати.
Комплект поставки резервуара приведен в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 №№ ЕП-1, ЕП-2 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 №№ 49/01, 50/02 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-17 №№ 1.17, 2.17 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13);
Рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07); Рулетка измерительная металлическая Р20У2Г, 2КЛ (регистрационный номер 51171-12); Линейка измерительная металлическая (регистрационный номер 20048-05); Штангенциркуль ШЦ-I, КТ2 (регистрационный номер 260-05);
Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91); Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация АО «Транснефть-Дружба»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
