Эхолоты гидрографические СКАТ, 73995-19

Назначение

Эхолоты гидрографические СКАТ (далее - эхолоты) предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа.

Описание

Принцип действия эхолотов основан на измерении промежутка времени от момента излучения излучателем ультразвукового импульса в направлении поверхности дна и до момента его приема после отражения от грунта. Глубина, измеряемая эхолотом, определяется по форму-

ле (1):

H=ct/2,

(1)

где H - измеряемая глубина, м;

с - скорость распространения ультразвука в воде, м/с; t - время прохождения сигнала от излучателя до грунта и обратно, с.

Конструктивно эхолот состоит из: электронного блока с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства; излучателя с функциями акустического зондирования.

Излучатель эхолота состоит из пьезоэлектрического преобразователя и соединительного кабеля, заканчивающегося разъемом. Пьезокерамика преобразователя установлена в герметичном корпусе, выполненном из нержавеющей стали или сплавов алюминия для одночастотных излучателей и полиуретана - для двухчастотных излучателей, и имеет полиуретановое покрытие, через которое излучаются и принимаются ультразвуковые сигналы.

Эхолоты работают как в автономном режиме, так и под управлением программного обеспечения (ПО) ScatSonarControl (модели СКАТ - 50М, СКАТ- 200М, СКАТ- 500М), предназначенного для настройки параметров, визуализации и записи данных эхолота на персональном компьютере (ПК). ПО ScatSonarControl имеет возможность принимать данные системы спутникового позиционирования (ССП).

Г лубина от поверхности воды определяется эхолотом с учетом вводимой оператором величины заглубления рабочей поверхности излучателя. ПО позволяет вводить значение скорости звука в воде. В случае использования для расчета скорости звука данных о температуре и солености воды, они вводятся непосредственно в ПО ScatSonarControl для вычисления скорости звука в специальном модуле программы. Данные о глубине в цифровом виде отображаются на индикаторе и передаются в последовательный порт ПК или на другие внешние устройства.

Эхолоты выпускаются в следующих модификациях: СКАТ-50, СКАТ-50М, СКАТ-200, СКАТ-200М, СКАТ-500М, отличающихся диапазоном измерений глубины и количеством излучателей, а также встроенным ПО.

Конструктивно электронные блоки одночастотных эхолотов модификаций СКАТ-50 и СКАТ-200 (собраны в одном корпусе) и двухчастотных эхолотов СКАТ-50М, СКАТ-200М и СКАТ-500М (собраны в одном корпусе) расположены в одинаковых корпусах. Одночастотные и двухчастотные излучатели отличаются габаритными размерами.

Общий вид составных частей эхолотов, места пломбирования от несанкционированного доступа и размещения знака утверждения типа представлены на рисунках 1 - 3.

Место нанесения знака утверждения типа

Место пломбирования

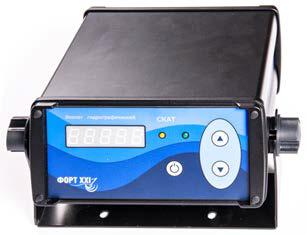

б) задняя панель Рисунок 1 - Общий вид электронного блока

Программное обеспечение

Для настройки параметров, визуализации и записи данных на ПК эхолоты сопровождаются ПО «ScatSonarControl.exe». ПО полностью не является метрологически значимым, поскольку обработка сигнала и вычисления осуществляются в электронном блоке; основная информация о показаниях эхолота отображается на электронном табло эхолота. ПО обеспечивает удобство анализа результатов измерений.

ПО выполняет следующие функции:

-    визуализация эхограммы и результатов измерений;

-    создание и хранение файлов.

Эхолоты также оснащены встроенным внутренним программным обеспечением (про-шивками). ПО прошивок полностью является метрологически значимым, обеспечивает вычисление показаний эхолота.

Таблица 1 - Идентификационные данные программного обеспечения «ScatSonarControl.exe».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 не оценивался. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 2 - Идентификационные данные встроенного программного обеспечения

В целях защиты ПО от непреднамеренных и преднамеренных изменений конструкция эхолотов обеспечивает ограничение доступа к метрологически значимой части ПО (прошивке) путем расположения материнской платы в корпусе электронного блока и защиты корпуса эхолота от вскрытия специальными средствами защиты

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Знак утверждения типа

наносится на переднюю и заднюю панели электронного блока в правом верхнем углу промышленным способом, на титульный лист паспорта ПС 6485-007-29203652-2018 типографским способом в левом верхнем углу.

Комплектность

Таблица 5 - Комплектность эхолотов модификаций СКАТ-50 и СКАТ-200

Таблица 6 - Комплектность эхолотов модификаций СКАТ-50М, СКАТ-200М и СКАТ-500М

Поверка

осуществляется по документу МП 6485-007-29203652-2018 «Инструкция. Эхолоты гидрографические СКАТ. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 01.11.2018 г.

Основные средства поверки:

-    государственный эталон единицы длины в диапазоне значений от 0,05 до 120 м, регистрационный номер 3.1 ZZT.0267.2017 в Федеральном информационном фонде;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91 в Федеральном информационном фонде.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы
