Номер в госреестре | 73998-19 |
Наименование СИ | Измерители мощности излучения |
Обозначение типа СИ | ИМИ-03 (ИМИ-03Т) |
Изготовитель | ООО "Бином", г.Калуга |
Год регистрации | 2019 |
Срок свидетельства | 11.02.2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Измерители мощности излучения ИМИ-03 (ИМИ-03 Т) (далее - измерители) предназначены для измерений энергетических параметров расходящихся пучков излучения лазеров и светодиодов импульсного и непрерывного режима точечного или матричного типа.
Принцип действия прибора основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением. Электрический сигнал преобразуется в цифровую форму.
Измеритель состоит из блока управления и двух внешних фотоприёмников. Блок управления выполнен в пластмассовом корпусе. Внешние фотоприемники (фотометрические шары) выполнены на основе пластмассовых интегрирующих сфер разного диаметра с расположенными на ее поверхности фотодиодами. Измеритель имеет сервисный разъём USB-B, служащий для настройки, поверки и автоматизации измерений. На наклонной части передней панели расположены цифровой индикатор и клавиши выбора режима и длины волны, на горизонтальной части передней панели находится сетевой выключатель, разъём для подключения внешних фотоприёмников.
Измерители выпускаются в следующих модификациях: ИМИ-03 и ИМИ-03Т.
В модификации ИМИ-03 Т на горизонтальной части передней панели находится разъём для подключения осциллографа.
В измерителе реализован метод «А» прямых измерений максимальной мощности в соответствии с ГОСТ 25819-83.
На оптическом входе интегрирующих сфер установлены съёмные устройства с диафрагмами, обеспечивающими возможность измерения параметров излучения в конусе с углом, зависящего от наличия и диаметра (при наличии) сменной диафрагмы. Значение угла определяется расчётным путём в зависимости от диаметра сменной диафрагмы, расстояния до источника и его размеров. Устройства обеспечивают также возможность установки одного из двух, входящих в комплект ограничительных фильтров, обеспечивающих расширение диапазона измерений.

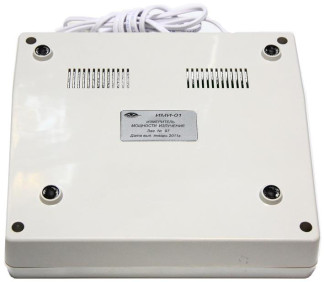

Общий вид измерителя представлен на рисунке 1. Места пломбирования корпуса и нанесения маркировки представлены на рисунке 2.
Измерители функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (далее - ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения.
Для защиты от несанкционированного доступа к элементам схемы корпус блока управления измерителя пломбируется. Пломбируется гнездо правого нижнего винта крепления, если смотреть со стороны нижней панели.
Идентификационные данные программы микроконтроллера измерителя приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Program IMI03.v34.hex |
Номер версии (идентификационный номер) ПО | ver.34 и выше |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части измерителя. Модификация ПО возможна только на фирме-производителе.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм: - без использования светофильтра - с использованием светофильтров | от 400 до 1000 от 700 до 1000 |
Режим измерений параметров импульсного лазерного излучения | |
Диапазон измерений максимальной мощности импульса, Вт: для сферы фотометрической СФ-Х/1: - без ограничительного фильтра, не менее - с ограничительным фильтром № N/1 на длине волны 850 нм - с ограничительным фильтром № N/2 на длине волны 850 нм для сферы фотометрической СФ-Х/2: - без ограничительного фильтра, не менее - с ограничительным фильтром № N/1 на длине волны 850 нм - с ограничительным фильтром № N/2 на длине волны 850 нм | от 0,01 до 0,5 от 0,5 до 30 от 5 до 150 от 1 до 50 от 150 до 3000 от 400 до 9000 |
Диапазон измерений частоты повторения импульсов, Гц | от 30 до 30000 |
Диапазон измерений длительности импульса по уровню 0,5, нс | от 50 до 10000 |
Предел допускаемой относительной погрешности измерений средней мощности излучения, % | 17 |
Предел допускаемой относительной погрешности измерений максимальной мощности импульса, % | 1)12+0,05(Рм / Р - 1) |
Предел допускаемой относительной погрешности измерений длительности импульса по уровню 0,5, % | 5 |
Предел допускаемой относительной погрешности измерений частоты повторения импульсов, % | 1 |
Режим измерений параметров непрерывного излучения | |
Диапазон измерений средней мощности, мВт - без ограничительного фильтра, не менее - с ограничительным фильтром № N/1 на длине волны 850 нм | от 1 до 400 от 100 до 3200 |
Предел допускаемой относительной погрешности измерений средней мощности непрерывного оптического излучения, % | 12+0,05(Рм / Р - 1) |
1) Рм и Р, соответственно, конечное значение предела измерений и измеренное значение мощности. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры (ВхШхГ), мм, не более: | |
- электронного блока ИМИ | 240x220x100 |
- выносной фотометрической сферы: | |
АТУД.203636.002 СБ (СФ-Х/2) | 240x260x360 |
АТУД.203636.003 СБ (СФ-Х/1) | 60x60x280 |
Масса, кг, не более | 6 |
Потребляемая мощность, В А, не более | 12 |
наносится на титульный лист паспорта и руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Комплектность измерителей представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Блок управления измерителя, зав.№ N | - | 1 шт. |
Сфера фотометрическая СФ-Х/12) | - | 1 комп.1) |
Сфера фотометрическая СФ-Х/2 | - | 1 комп. 1) |
Светофильтр ОФ N/13) | - | 1 1) 1 шт. 7 |
Светофильтр ОФ N/2 | - | 1 1) 1 шт. 7 |
Руководство по эксплуатации | АТУД.411636.003 РЭ | 1 шт. |
Методика поверки | МП 064.Ф3-18 | 1 1) 1 шт. 7 |
Очки защитные | - | 1 1) 1 шт. 7 |
Транспортная упаковка | - | 1 комп. |
1) Комплектация осуществляется по заказу потребителя. 2) Х - заводской номер блока управления измерителя. 3) N - номер партии ограничительного фильтра. |
осуществляется по документу МП 064.Ф3-18 «Государственная система обеспечения единства измерений. Измерители мощности излучения ИМИ-03 (ИМИ-03Т). Методика поверки», утверждённому ФГУП «ВНИИОФИ» 19 ноября 2018 г.
Основные средства поверки:
- Государственный рабочий эталон единицы средней мощности непрерывного и импульсного оптического излучения в диапазоне от 10-6 до 10 Вт на длинах волн от 450 до 1100 нм по ГОСТ 8.585-2013;
- осциллограф Agilent Technologies DSO-X 4052A (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53386-13);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус измерителя (место нанесения указано на рисунке 1)
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям мощности излучения ИМИ-03Т (ИМИ-03Т)
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
ТУ 26.51.66-001-20734945-2018 Измеритель мощности излучения. Технические условия
Зарегистрировано поверок | 60 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
