| Номер в госреестре | 74012-19 |
| Наименование СИ | Нутромеры индикаторные |
| Обозначение типа СИ | 844 NR, 844 NB |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные 844 NR, 844 NB (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромеров в значение внутреннего диаметра измеряемой детали.
Нутромеры состоят из ручки-держателя, отсчетного устройства и измерительной головки. Измерительная головка состоит из подвижного измерительного стержня, оснащенного твердым сплавом и сменного неподвижного измерительного стержня, оснащенного твердосплавным шариковым наконечником, а также удлиняющих шайб. При этом неподвижные измерительные стержни и удлиняющие шайбы являются сменными.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Механизм нутромера представляет собой сочетание рычажной передачи, которая передает перемещение подвижного измерительного стержня к отсчетному устройству.
Нутромеры могут комплектоваться головками измерительными с отсчетом по шкале Millimess 1002, Millimess 1003, Millimess 1003 XL, Millimess 1004 (рег. № 53368-13) или головками измерительными с отсчетом по круговой шкале 810 S, 810 SM (рег. № 49928-12), или головкой измерительной цифровой MarCator 1087 BR (рег. № 51231-12).
Нутромеры индикаторные 844 NR и 844 NB отличаются внешним видом, а также техническими и метрологическими характеристиками.
Пломбирование корпуса нутромеров от несанкционированного доступа не предусмотрено.

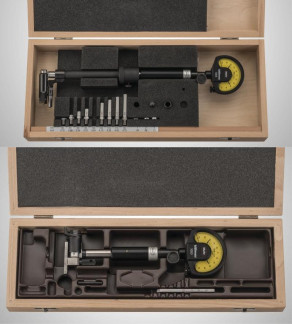

Общий вид нутромеров показан на рисунках 1-2. _
отсутствует.
Таблица 1 - Основные метрологические характеристики нутромеров
| Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности1), мм | Г лубина измерений, мм, не более | Размах показаний (повторяемость)2, мкм, не более | Перемещение измерительного наконечника, мм, не менее | Пределы допускаемой абсолютной погрешности3, мкм | Погрешность, вносимая неточным расположением центрирующего мостика, мкм |
| 844 NR | От 50 до 70 | 0,0005; 0,001; | 60 | 1,0 | 1,3 | ±2,0 | 3 |
| 0,002; 0,005; | 200 | ||||||
| 0,01 | 400 | ||||||
| 750 | |||||||
| От 60 до 100 | 60 | 1,0 | 1,3 | ±2,0 | 3 | ||
| 200 | |||||||
| 400 | |||||||
| 750 | |||||||
| От 80 до 150 | 95 | 1,0 | 1,4 | ±2,0 | 3 | ||
| 200 | |||||||
| 400 | |||||||
| 750 | |||||||
| От 120 до 220 | 107 | 1,5 | 1,4 | ±2,0 | 3 | ||
| 400 | |||||||
| 750 | |||||||
| От 180 до 360 | 148 | 1,5 | 1,6 | ±3,0 | 3 | ||
| 400 | |||||||
| 750 | |||||||
| От 290 до 530 | 170 | 1,5 | 1,6 | ±3,0 | 3 | ||
| 400 | |||||||
| 750 | |||||||
| 844 NB | От 20 до 50 | 0,0005; 0,001; | 77 | 1,0 | 1,5 | ±4,0 | 3 |
| От 50 до 110 | 0,002; 0,005; | 60 | 1,0 | 1,5 | ±3,0 | 3 | |
| От 110 до 300 | 0,01 | 90 | 1,0 | 1,6 | ±2,5 | 3 | |
| Примечание: 1 - в зависимости от выбранного отсчетного устройства 2 - указаны без учета размаха показаний (повторяемости) отсчетного устройства 3 - указаны без учета удлинителя и без учета пределов допускаемой абсолютной погрешности сменного отчетного устройства | |||||||
| Модификация | Диапазон измерений, мм | Г лубина измерений, мм, не более | Габаритные размеры*, мм, | не более | Масса, кг, не более | |
| длина | ширина | высота | ||||
| 844 NR | От 50 до 70 | 60 | 70 | 20 | 203 | 0,76 |
| 200 | 70 | 20 | 343 | 0,96 | ||
| 400 | 70 | 20 | 543 | 1,26 | ||
| 750 | 70 | 20 | 893 | 4,00 | ||
| От 60 до 100 | 109 | 100 | 30 | 264 | 1,29 | |
| 200 | 100 | 30 | 355 | 3,40 | ||
| 400 | 100 | 30 | 555 | 3,50 | ||
| 750 | 100 | 30 | 905 | 5,50 | ||
| От 80 до 150 | 109 | 150 | 39 | 264 | 1,35 | |
| 200 | 150 | 39 | 355 | 2,27 | ||
| 400 | 150 | 39 | 555 | 3,75 | ||
| 750 | 150 | 39 | 905 | 5,80 | ||
| От 120 до 220 | 109 | 220 | 63 | 264 | 1,38 | |
| 400 | 220 | 63 | 555 | 4,90 | ||
| 750 | 220 | 63 | 905 | 6,95 | ||
| От 180 до 360 | 148 | 360 | 100 | 343 | 4,67 | |
| 400 | 360 | 100 | 595 | 5,98 | ||
| 750 | 360 | 100 | 945 | 7,65 | ||
| От 290 до 530 | 170 | 530 | 153 | 409 | 5,40 | |
| 400 | 530 | 153 | 639 | 6,60 | ||
| 750 | 530 | 153 | 989 | 8,20 | ||
| 844 NB | От 20 до 50 | 77 | 50 | 18 | 163 | 0,70 |
| От 50 до 110 | 60 | 110 | 34 | 147 | 0,80 | |
| От 110 до 300 | 90 | 300 | 81 | 163 | 1,80 | |
| Примечание: * - без учета габаритных размеров сменного отсчетного устройства | ||||||
| Наименование характеристики | Значение |
| Условия эксплуатации: -нормальная область значений температур, °С для нутромеров: с ценой деления (шагом дискретности) 0,0005 мм, 0,001 мм, 0,002 мм, 0,005 мм; с ценой деления 0,01 мм -рабочая область значений температур, °С -относительная влажность воздуха, %, не более | от +18 до +22 от +15 до +25 от +5 до +35 80 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Нутромер | - | 1 шт. |
| Комплект сменных измерительных наконечников | - | 1 компл. |
| Набор удлиняющих шайб | - | 1 компл. |
| Ключ | - | 1 шт. |
| Отсчетное устройство (обязательное) | Millimess 1003 XL, Millimess 1004, 810 S, 810 SM, MarCator 1087 BR | 1 шт. (в зависимости от заказа) |
| Отсчетное устройство (по дополнительному заказу) | Millimess 1002, Millimess 1003 | в зависимости от заказа |
| Футляр | - | 1 шт. |
| Паспорт | НИ.844К^001.ПС НИ.844Ш.001ЛС | 1 экз. |
| Руководство по эксплуатации | - | 1 экз |
| Методика поверки | МП 203-48-2018 | 1 экз. |
осуществляется по документу МП 203-48-2018 «Нутромеры индикаторные 844 NR, 844 NB. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 октября 2018 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 (кольца измерительные);
- головка микрометрическая типа МГ, класса точности 1 по ГОСТ 6507-90 (рег. № 7422-79) с приспособлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы-изготовителя
