Плиты поверочные и разметочные чугунные, 74014-19

Плиты поверочные и разметочные чугунные предназначены для измерений отклонений от прямолинейности и плоскостности, поверочных и разметочных работ в различных отраслях промышленности.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	74014-19
Наименование СИ	Плиты поверочные и разметочные чугунные
Изготовитель	Общество с ограниченной ответственностью "ИнструментСнаб" (ООО "ИнструментСнаб"), г. Ставрополь
Год регистрации	2019
Срок свидетельства	11.02.2029
МПИ (интервал между поверками)	2 года; 1 год - для эталонных плит
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия плит поверочных и разметочных чугунных основан на измерении отклонений от прямолинейности и плоскостности поверхности.

Плиты поверочные и разметочные чугунные выпускаются в следующих исполнениях:

1- с ручной шабровкой рабочих поверхностей;

2- с механически обработанными рабочими поверхностями.

У плит размерами 630*400 мм и менее имеются три опорные точки, а у плит размерами свыше 630*400 мм не менее пяти опор.

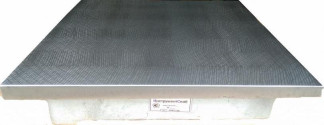

Общий вид плит поверочных и разметочных чугунных представлен на рисунках 1 и 2.

Программное обеспечение

отсутствует.

Технические характеристики

Класс точности плит поверочных и разметочных чугунных 1, 2.

Таблица 1 - Допуск плоскостности рабочих поверхностей плит при температуре от плюс 16 до плюс 24 °С для плит класса точности 1 и от плюс 14 до плюс 26 °С для плит класса точности 2

Размеры плит, мм	Допуск плоскостности, мкм
	Классы точности
	1	2
250x250	8	16
400x400	12	25
630x400	16	30
1000x630	20	40
1600x1000	25	50
2000x1000	30	60
2500x1600	30	60

Таблица 2 - Шероховатость рабочих поверхностей механически обработанных чугунных плит (исполнения 2) по ГОСТ 2789-73_

Размеры плит, мм	Параметр шероховатости Ra, рабочих поверхностей, мкм, не более
	Классы точности
	1	2
От 250x250 До 630x400	0,63	1,25
От 1000x630 До 2500x1600	1,25

Шероховатость боковых поверхностей плит Яа < 5 мкм.

Шаброванные плиты имеют число пятен в квадрате со стороной 25 мм не менее 20 для плит класса точности 1.

Разность количества пятен в любых двух квадратах со стороной 25 мм не превышает

пяти.

Допуски перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит между собой не превышают 12-й степени точности по ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения».

Наименование характеристики		Значение характе			ристики
	0 5 2 X 0 5 2	0 0 4 X 0 0 4	0 0 4 X 0 3 6	0 3 6 X о 0 0	0 0 0 X 0 0 6	0 0 0 X 0 0 0 2	0 0 6 X 0 0 5 2
Размеры, мм
	0 6 X 0 (N X 0 5 2	0 9 X 0 о X 0 0 4	5 0 X 0 о 4 X 0 3 6	0 8 X 0 m VO X 0 0 0	0 3 2 X 0 0 0 X 0 0 6	0 6 2 X 0 0 о X 0 0 0 2	0 8 3 X 0 0 vo X 0 0 5 2
Габаритные размеры (ДхШ*В), мм, не более

Масса, кг, не более	14	38	65	320	850	1100	4000
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более			От +10 до +40 80
Полный средний срок службы, лет, не менее				10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Количество, шт.
Плита поверочная и разметочная чугунная	1
Ручка	2
Опора регулируемая (в зависимости от размеров плит)	3, 5
Паспорт	1

Поверка

осуществляется по документу МИ 2007-89 «ГСИ. Плиты поверочные и разметочные. Методика поверки».

Основные средства поверки:

- линейка измерительная металлическая 1000 мм, регистрационный номер в Федеральном информационном фонде 20048-05;

- образцы шероховатости поверхности (сравнения) модель 1833, регистрационный номер в Федеральном информационном фонде 25019-08;

- угольник поверочный 90° типа УШ, регистрационный номер в Федеральном информационном фонде 666-10;

- щупы, регистрационный номер в Федеральном информационном фонде 369-89;

- плита поверочная и разметочная, регистрационный номер в Федеральном информационном фонде 11605-10;

- линейки поверочные типа ТТТД 3 разряда по ГОСТ 8.420-2002;

- головка измерительная рычажно-зубчатая типа 1ИГ, регистрационный номер в Федеральном информационном фонде 2681-70;

- прибор для измерения твердости по методу Роквелла типа ТР 5006, регистрационный номер в Федеральном информационном фонде 11286-04.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИ или паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к плитам поверочным и разметочным

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности
