| Номер в госреестре | 74015-19 |
| Наименование СИ | Тележки весоповерочные |
| Обозначение типа СИ | ТВП-2 |
| Изготовитель | Общество с ограниченной ответственностью "СпецАвтоИнжиниринг" (ООО "СпецАвтоИнжиниринг"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тележки весоповерочные «ТВП-2» (далее — тележки), предназначены для создания статической нагрузки при поверке железнодорожных весов, эквивалентной действию гирь класса точности М3 по ГОСТ OIML R111-1-2009, и перемещения на небольшие расстояния, (в пределах поверяемых весов), эталонных гирь 4-го разряда по ГОСТ 8.021-2015.
Принцип действия тележки, загруженной гирями, основан на пропорциональности ее массы и веса, воздействующего на рельсы железнодорожных весов, на которых они установлены.
Тележка представляет собой самоходный агрегат, оборудованный несущей рамой и механизмом передвижения. Тележка покрыта настилом, на котором установлены конусные фиксаторы для центровки гирь. Фиксаторы предназначены для предотвращения перемещения гирь во время их транспортировки и штабелирования. На тележке имеется подгоночная полость, закрытая крышкой, несанкционированный доступ к которой ограничен пломбой.
Рама тележки опирается на две ходовые оси. Механизм передвижения смонтирован на одной оси тележки и представляет собой электродвигатель с редуктором, соединённых при помощи фланцев. Питание электродвигателя осуществляется от электросети весоповерочного вагона по подключаемому к тележке гибкому кабелю. Редуктор соединен с ходовой осью через цилиндрическую прямозубую передачу. Механизм передвижения смонтирован на подрамнике, который подвешен к раме при помощи подвесок. Тележки выпускаются в двух моделях, различающихся габаритными размерами.

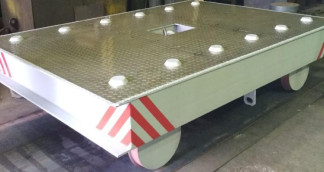

Общий вид тележки с обозначением места пломбирования представлен на рисунке 1.
Рисунок 1 - Общий вид тележки весоповерочной «ТВП-2»
отсутствует.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение массы тележки, кг | 2000 |
| Пределы допускаемой абсолютной погрешности массы тележки, ±5m, кг | ± 1 |
| Наименование характеристики | Значение | |
| модель 1 | модель 2 | |
| Габаритные размеры (длина; ширина; высота), мм, не более | 2850; 2200; 680 | 1940; 1900; 740 |
| Г рузоподъёмность, т | 40 | |
| Скорость перемещения, м/с , не менее | 0,48 | |
| Параметры электропитания: | ||
| Частота переменного тока, Гц | 50 ± 1 | |
| Напряжение переменного тока, В | 230 -23 / 400 -40 | |
| Потребляемая мощность, В А, не более | 5000 | |
| Диапазон рабочих температур, оС | от -40 до +50 | |
| Значение вероятности безотказной ра | 0,92 | |
| боты за 2000 ч | ||
| Средний срок службы, лет, не менее | 10 | |
наносится типографским способом на титульный лист паспорта и на табличку закрепленную на тележке.
Таблица 3 - Комплектность тележки весоповерочной «ТВП-2»
| Наименование | Обозначение | Количество |
| Тележка | «ТВП-2» | 1 шт. |
| Руководство по эксплуатации | ВСГТ.40.201 РЭ | 1 экз. |
| Паспорт | ВСГТ.40.201 ПС | 1 экз. |
| «Тележки весоповерочные «ТВП-2» Методика поверки» | МП 2301-0178-2018 | 1 экз. |
| ЗИП | по заказу |
осуществляется по документу МП 2301-0178-2018 «Тележки весоповерочные «ТВП-2» Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.12.2018 г.
Основные средства поверки:
- гиря(и) эталонная(ые) суммарной номинальной массой 2000 кг 4-го разряда по ГОСТ 8.021-2015;
- компаратор массы с максимальной нагрузкой 2000 кг, СКО =111 г, не более. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы, блокирующие доступ к подгоночной полости тележки, методом пломбирования.
ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Ei, Е2, Fi, F2, Mi, М1.2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Технические условия ТУ 28.29.31-201-45046850-2018 «Тележка весоповерочная «ТВП-2»
| Зарегистрировано поверок | 79 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
