| Номер в госреестре | 74016-19 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | CONTURA |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 11.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные CONTURA (далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей на предприятиях автомобильной, судостроительной и авиационной промышленности, металлургии, приборо- и станкостроения, а так же в научных и исследовательских учреждениях.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
КИМ выпускаются в нескольких модификациях с разными техническими и метрологическими характеристиками.
Три направляющие измерительной машины образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики.
КИМ могут быть оснащены контактными измерительными головками VAST XT Gold, VAST XTR Gold, VAST XXT с набором щупов разного диаметра, формы и длины, вращающимся держателем RDS. КИМ дополнительно могут оснащаться бесконтактными (оптическими или лазерными) сканирующими системами ViScan, DotScan или LineScan, головкой для измерения шероховатости ROTOS и контактной измерительной головкой VAST XDT. Возможна комплектация одной КИМ несколькими измерительными головками.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Общий вид КИМ представлен на рисунке 1.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.

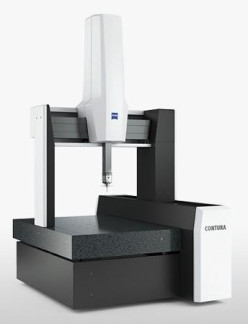

Рисунок 1 - Общий вид КИМ
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO, HOLOS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | CALYPSO | CMM-OS |
| Номер версии (идентификационный номер) ПО | 5.x и выше | 5х и выше |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики КИМ
| Наименование характеристики | Значение | ||||||||
| CONTUR A7/7/6 | CONTURA 7/10/6 | CONTURA 9/12/8 | CONTURA 9/16/8 | CONTURA 10/12/6 | CONTURA 10/16//6 | CONTURA 12/18/10 | CONTURA 12/24/10 | ||
| Диапазон измерени й, мм | X | От 0 до 700 | От 0 до 700 | От 0 до 900 | От 0 до 900 | От 0 до 1000 | От 0 до 1000 | От 0 до 1200 | От 0 до 1200 |
| Y | От 0 до 700 | От 0 до 1000 | От 0 до 1200 | От 0 до 1600 | От 0 до 1200 | От 0 до 1600 | От 0 до 1800 | От 0 до 2400 | |
| Z | От 0 до 600 | От 0 до 600 | От 0 до 800 | От 0 до 800 | От 0 до 600 | От 0 до 600 | От 0 до 1000 | От 0 до 1000. | |
| Пределы допускаемой абсолютной объемной погрешности, мкм (с контактными головками VAST XT Gold, XTR Gold) | ±(1,5+L/350), где L - измеряемая длина, мм | ±(1,6+L/350), где L - измеряемая длина, мм | ±(1,7+L/350), где L - измеряемая длина, мм | ±(2,1+L/350), где L - измеряемая длина, мм | |||||
| Пределы допускаемой абсолютной объемной погрешности , мкм (с контактными головками VAST RDS/XXT) | ±(1,7+L/350), где L - измеряемая длина, мм | ±(1,8+L/350), где L - измеряемая длина, мм | ±(1,8+L/350), где L - измеряемая длина, мм | ±(2,2+L/350), где L - измеряемая длина, мм | |||||
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм (с контактными головками VAST XT Gold, XTR Gold) | ±1,2 | ±1,4 | ±1,3 | ±1,5 | |||||
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм (с контактными головками VAST RDS/XXT) | ±1,7 | ±1,8 | ±1,8 | ±2,2 | |||||
Таблица 3 -Технические характеристики (габариты и масса) КИМ
| Наименование характеристики | Значение | |||||||
| CONTURA 7/7/5 | CONTURA 7/10/6 | CONTURA 9/12/8 | CONTURA 9/16/8 | CONTURA 10/12/6 | CONTURA 10/16/6 | CONTURA 12/18/10 | CONTURA 12/24/10 | |
| Габаритные размеры, мм, - длина | 1670 | 1975 | 2247 | 2647 | 2180 | 2579 | 2847 | 3447 |
| - ширина | 1481 | 1481 | 1867 | 1867 | 1783 | 1783 | 2197 | 2197 |
| - высота | 2797 | 2797 | 3410 | 3410 | 2797 | 2797 | 3660 | 3660 |
| Масса, кг | 1300 | 1570 | 2900 | 3400 | 2310 | 2840 | 4300 | 6050 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - нормальная область значений температуры, °С - допускаемое изменение температуры - диапазон рабочих температур, °С - относительная влажность воздуха, % | от +18 до +22 1 °С /ч; 1,5 °С/8 ч; 1 °С/м от +17 до +35 от 30 до 70, без конденсата |
| Расход воздуха, Нл/мин, максимум | 120 |
| Давление сжатого воздуха, кПа | от 600 до 800 |
| Напряжение питания переменного тока, В | 220 (±10%) |
| Частота переменного тока, Гц | 50/60 |
наносят на титульный лист руководства по эксплуатации типографским способом, а также на торцевую часть корпуса КИМ методом наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная CONTURA | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Калибровочная сфера диаметром 25 мм | - | 1 шт. |
| Приспособления для закрепления измеряемой детали1) | - | - |
| Комплект сменных измерительных наконечников1-* | - | - |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-09-2018 | 1 экз. |
| Примечание: 1) - поставляется по дополнительному заказу | ||
осуществляется по документу МП 203-09-2018 «Машины координатные измерительные CONTURA. Методика поверки» утвержденному ФГУП «ВНИИМС» 19 февраля 2018г. Основные средства поверки:
- рабочие эталоны 3-го разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные);
- керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;
Техническая документация фирмы - изготовителя
