| Номер в госреестре | 74017-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-17 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-17 (далее - резервуар) предназначен для хранения и измерения объема, а также приема и отпуска нефти и нефтепродуктов.
Принцип действия резервуара стального горизонтального цилиндрического РГС-17 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной горизонтальный РГС-17 представляют собой горизонтальные цилиндрический сосуд. Резервуар оснащен необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, системой клапанов; противопожарным оборудованием; огневыми предохранителями. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний, установка - наземная.
Резервуар РГС-17 зав. № 1.17 расположен по адресу: КРУ АО «Транснефть-Дружба», ЛПДС «Лопатино», котельная.

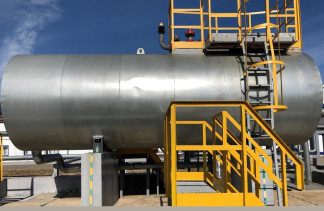

Общий вид резервуара стального горизонтального цилиндрического РГС-17 представлен на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики резервуара приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| РГС-17 | |
| Номинальная вместимость, м3 | 17 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта резервуара методом печати.
Комплект поставки резервуара приведен в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-17 № 1.17 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13);
Рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07); Рулетка измерительная металлическая Р20У2Г, 2КЛ (регистрационный номер 51171-12); Линейка измерительная металлическая (регистрационный номер 20048-05); Штангенциркуль ШЦ-I, КТ2 (регистрационный номер 260-05);
Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91); Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация АО «Транснефть-Дружба»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
