| Номер в госреестре | 74019-19 |
| Наименование СИ | Фильтры активные широкополосные |
| Обозначение типа СИ | Цензурка-Ф2 |
| Изготовитель | НКТБ "Пьезоэлектрического приборостроения" ФГАОУ ВПО "Южный федеральный университет" ("Пьезоприбор" ЮФУ), г.Ростов-на-Дону |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Фильтры активные широкополосные «Цензурка-Ф2» предназначены для измерений частоты и уровня сигналов и их аналоговой фильтрации в задаваемых полосах частот.
Принцип действия фильтров активных широкополосных «Цензурка-Ф2» (далее -изделий или фильтров «Цензурка-Ф2») основан на схемотехнической реализации перестраиваемых аналоговых фильтров Баттерворта верхних и нижних частот. Фильтры четвертого порядка реализованы на базе управляемых универсальных звеньев второго порядка.
Фильтры «Цензурка-Ф2» состоят из двух одинаковых малошумящих каналов, обеспечивающих буферизацию и защиту входных цепей, основную фильтрацию обрабатываемых сигналов, буферизацию выходов, индикацию уровней входных сигналов, управление. Оба канала построены идентично и имеют близкие характеристики. Входные буферы снабжены элементами защиты от перенапряжений и представляют собой усилители с высоким входным сопротивлением, коэффициентом передачи равным единице и низким выходным сопротивлением, что необходимо для корректной работы основных узлов изделия. Основная фильтрация в каждом из каналов осуществляется четырьмя последовательно включенными узлами фильтров второго порядка, из которых первый и третий, по направлению передачи обрабатываемого сигнала, являются фильтрами верхних частот (ФВЧ), а второй и четвертый фильтрами нижних частот (ФНЧ). Установка заданных значений частот среза фильтров осуществляется путем переключения групп конденсаторов и частотозадающих переменных резисторов, выполненных на базе перемножающих цифроаналоговых преобразователей (ЦАП). Таким образом реализуются полосовые фильтры с переключаемой полосой пропускания ограниченной, с каждой стороны, фильтром четвертого порядка. Для обеспечения возможности работы на относительно низкоомную нагрузку без ухудшения качества фильтрации, на выходах каналов установлены мощные буферные каскады с низким выходным сопротивлением.
Амплитуда входных сигналов контролируется квазипиковыми детекторами с линейчатыми светодиодными шкалами с нелинейной характеристикой индикации, что позволяет правильно устанавливать уровень входного сигнала, не допуская перегрузки входа и ухудшения шумовых характеристик. Параметры квазипиковых детекторов позволяют адекватно отображать уровни как непрерывных, так и коротких радиоимпульсных сигналов с высокой частотой заполнения и большой скважностью.
Изделия снабжены элементами коммутации, обеспечивающей прямую передачу сигналов с входа на выход при выключенном питании.
Управление установкой и индикацией значений частот среза ФВЧ и ФНЧ производится с помощью органов управления и индикации.
Электропитание изделий осуществляется от промышленной электрической сети переменного тока при помощи сетевого кабеля с заземляющим проводником. Работоспособность изделия гарантируется при значениях напряжения электрической сети, не выходящих за границы, указанные в технических характеристиках изделия.
Изделия выполнены в металлическом корпусе окрашенном порошковой эмалью, защищающей его от коррозии и придающей эстетичный вид.
Корпус состоит из боковых стенок, лицевой, передней и задней панелей с, размещенными на них, элементами коммутации, управления и индикации, несущей панели и верхней и нижней крышек. Нижняя крышка снабжена ножками. Все узлы изделия закреплены на несущей и лицевой панелях. Надписи на лицевой и задней панелях нанесены гравировкой.
Фильтры «Цензурка-Ф2» выпускаются в одной модификации и сконструированы таким образом, что частота среза ФНЧ всегда выше частоты среза ФВЧ. Установленная полоса пропускания располагается от установленной частоты среза ФВЧ (ГФВЧ), в том числе выключенного, до установленной частоты среза ФНЧ (ГФНЧ), в том числе выключенного. Также фильтры «Цензурка-Ф2» имеют режим работы с линейной АЧХ с полосой пропускания по уровню минус 3 дБ в диапазонах частот до 50 Гц и свыше 1000 кГц. Изделия оснащены стандартными разъёмами типа «СР» для ввода и вывода сигналов.

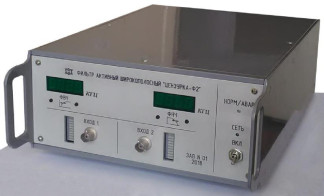

Общий вид фильтра «Цензурка-Ф2» представлен на рисунке 1. Внешний вид задней панели изделия приведен на рисунке 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
1 - место нанесения пломбы с оттиском поверительного клейма.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристки | Значение |
| Количество каналов, шт | 2 |
| Нижняя граница полосы пропускания при выключенном ФВЧ, Гц, не более | 50 |
| Верхняя граница полосы пропускания при выключенном ФНЧ, кГц, не менее | 1000 |
| Номинальные значения частот среза ФВЧ и ФНЧ для обоих каналов в полосе пропускания, в соответствии с ГОСТ 12090-80, составляют, кГц: | 0,1; 0,315; 1,0; 3,15;10; 31,5; 100; 315 |
| Ослабление фильтров ФВЧ и ФНЧ на частоте среза, дБ Пределы допускаемой абсолютной погрешности ослабления на частотах среза ФВЧ и ФНЧ, дБ | 3 ± 1,0 |
| Ослабление вне полосы пропускания на частотах 1/15 1ФВЧ и 15 ГФНЧ, дБ, не менее | 75 |
| Ослабление в полосе пропускания до 0,5 ГФНЧ и выше 2 ГФВЧ: - номинальное ослабление, дБ - пределы допускаемой абсолютной погрешности величины номинального ослабления (затухания), дБ - от 50 Гц до 20 кГц включ. - св. 20 до 100 кГц включ. - св. 100 до 1000 кГц | 0 ± 0,25 ± 0,5 ± 1,0 |
| Неидентичность коэффициентов передачи (ослабление) каналов в диапазоне, дБ, не более: - от 50 Гц до 100 кГц включ. - св. 100 до1000 кГц | 0,5 1,0 |
| Ослабление коэффициента передачи за пределами полосы пропускания, дБ на октаву, не менее | 20 |
| Неравномерность коэффициента передачи в режиме линейной АЧХ во всей полосе частот, дБ, не более | 0,5 |
| Динамический диапазон в рабочем диапазоне частот (измеряется в полосе частот 10 кГц, в диапазоне частот выше 5 кГц), дБ, не менее | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, при температуре окружающего воздуха 25 °С, % - атмосферное давление, мм рт.ст. | 20±5 65±15 630-795 |
| Максимальное амплитудное значение входного напряжения, В, не более | ±10 |
| Входное сопротивление, кОм, не менее | 100 |
| Входная ёмкость, пФ, не более | 25 |
| Выходное сопротивление, Ом | 50±10 |
| Допустимое сопротивление нагрузки, кОм, не менее | 10 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 120 240 370 |
| Масса (без упаковки), кг, не более | 5,0 |
| Наименование характеристики | Значение |
| Питание от сети переменного тока: - напряжением, В - частотой, Гц | от 198 до 242 от 49 до 51 |
| Время прогрева, мин, не более | 15 |
| Время непрерывной работы, ч, не менее | 30 |
наносится методом гравировки на лицевую панель изделия и типографским методом на титульные листы эксплуатационной документации.
Таблица 3- Комплектность фильтра «Цензурка-Ф2»
| Наименование | Обозначение | Количество |
| Фильтр активный широкополосный «Цензурка-Ф2» | 11.02.00.00.000 | 1 шт. |
| Кабель сетевой | 8121-0731 | 1 шт. |
| Вставка плавкая (предохранитель), ВП1-1, 2 А, 250 В | ОЮ0.480.003 ТУ | 3 шт. |
| Ящик укладочный алюминиевый LD-FS001 | S2009228472 | 1 шт. |
| Паспорт | 11.02.00.00.000 ПС | 1 шт. |
| Руководство по эксплуатации | 11.02.00.00.000 РЭ | 1 шт. |
| Методика поверки | 11.02.00.00.000 МП | 1 шт. |
осуществляется по документу 11.02.00.00.000 МП «Фильтр активный широкополосный «Цензурка-Ф2». Методика поверки», утвержденному ФБУ «Ростовский ЦСМ»15.05.2018г. Основные средства поверки:
- генератор сигналов произвольной формы DG5072 (реестровый номер 55992-13);
- мультиметр В7-64/1 (реестровый номер 16688-97);
- вольтметр АКИП-2401 (реестровый номер 56995-14);
- осциллограф цифровой MSO7034B (реестровый номер 45498-10);
- мегаомметр Е6-24 (реестровый номер 47135-11);
- мультиметр цифровой Testo 760-1 (реестровый номер 65373-16);
- милливольтметр В3-56 (реестровый номер 6883-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приложение №1 к Контракту № 08-2017/ФЦП «Техническое задание на поставку фильтра активного широкополосного малошумящего 2х-канального, шифр «Цензурка-Ф2»
