| Номер в госреестре | 74020-19 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | U1273A, U1273AХ |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2019 |
| Срок свидетельства | 15.02.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые U1273A, Ш273АХ (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, температуры с помощью термопар, проверки целостности цепи и диодов.
Мультиметры представляют собой переносные многофункциональные цифровые измерительные приборы.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код, последующей его математической обработке и отображении результатов измерений на OLED-дисплее.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений.
Для расширения пределов измерений силы переменного тока используются внешние токоизмерительные клещи U1583B с выходом по напряжению, подключаемые к входам мультиметра.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на 4,5-разрядном дисплее в цифровом виде и в виде сегментной гистограммы.
Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов USB и Bluetooth (опция).
Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения при бездействии.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, клавиатура с переключателем, дисплей.
Мультиметры выпускаются в виде двух модификаций: U1273A, U1273AХ, отличающихся диапазоном рабочих температур.
Конструктивно мультиметры выполнены в корпусах из пластика.
На лицевой панели расположены функциональные клавиши, поворотный переключатель выбора режимов измерений, входные разъемы, дисплей. На задней панели мультиметров расположен батарейный отсек, закрываемый крышкой и подставка. Питание мультиметров осуществляется от сменных элементов питания.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

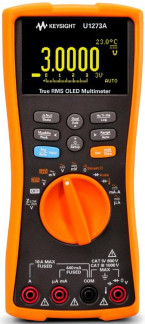

Общий вид мультиметров представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунках 2 и 4. Общий вид токоизмерительных клещей U1583B представлен на рисунке 5.
Мультиметры работают под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже V164 0803 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 30 мВ | 0,001 мВ | ±(0,0005•Uизм.+20 е.м.р.) |
| 300 мВ | 0,01 мВ | ±(0,0005•Uизм.+5 е.м.р.) |
| 3 В | 0,0001 В | |
| 30 В | 0,001 В | ±(0,0005•Uизм.+2 е.м.р.) |
| 300 В | 0,01 В | |
| 1000 В | 0,1 В | |
| Примечания иизм. - измеренное значение напряжения, мВ, В; е.м.р. - единица младшего разряда | ||
| Диапазон частот | Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В 1) |
| от 45 до 65 Гц включ. | 30 мВ | 0,001 мВ | ±(0,006/Цизм .+20 е.м.р.) |
| 300 мВ | 0,01 мВ | ||
| 3 В | 0,0001 В | ||
| 30 В | 0,001 В | ||
| 300 В | 0,01 В | ||
| 1000 В | 0,1 В | ||
| от 20 до 45 Гц св. 65 Гц до 1 кГц включ. | 30 мВ | 0,001 мВ | ±(0,007•Uизм.+25 е.м.р.) |
| 300 мВ | 0,01 мВ | ||
| 3 В | 0,0001 В | ±(0,01•Uизм.+25 е.м.р.) | |
| 30 В | 0,001 В | ||
| 300 В | 0,01 В | ||
| 1000 В | 0,1 В | ||
| св. 1 до 5 кГц включ. | 30 мВ | 0,001 мВ | ±(0,01•Uизм.+25 е.м.р.) |
| 300 мВ | 0,01 мВ | ||
| 3 В | 0,0001 В | ±(0,015•Цизм .+25 е.м.р.) | |
| 30 В | 0,001 В | ||
| 300 В | 0,01 В | ||
| 1000 В | 0,1 В | ||
| св. 5 до 20 кГц включ. | 30 мВ | 0,001 мВ | ±(0,01•Uизм.+40 е.м.р.) |
| 300 мВ | 0,01 мВ | ||
| 3 В | 0,0001 В | ±(0,02•Uизм.+40 е.м.р.) | |
| 30 В | 0,001 В | ||
| 300 В | 0,01 В | ||
| 1000 В | 0,1 В | Не нормируется | |
| св. 20 до 100 кГц включ. | 30 мВ | 0,001 мВ | ±(0,035•Цизм .+40 е.м.р.) |
| 300 мВ | 0,01 мВ | ||
| 3 В | 0,0001 В | ||
| 30 В | 0,001 В | ||
| 300 В | 0,01 В | Не нормируется | |
| 1000 В | 0,1 В | ||
| Примечания Uизм. - измеренное значение напряжения, В; е.м.р. - единица младшего разряда; 1) - Для модификации U1273AX во всех диапазонах измерений в диапазоне частот от 20 до 45 Гц при температуре окружающего воздуха ниже -20 °С пределы допускаемой основной абсолютной погрешности измерений ±(0,025/Цизм.+25 е.м.р.) | |||
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 300 мкА | 0,01 мкА | ±(0,002Тизм .+5 е.м.р.) |
| 3000 мкА | 0,1 мкА | |
| 30 мА | 0,001 мА | |
| 300 мА | 0,01 мА | |
| 3 А | 0,0001 А | ±(0,003Тизм .+10 е.м.р.) |
| 10 А | 0,001 А | |
| Примечания 1изм. - измеренное значение силы тока, мкА, мА, А; е.м.р. - единица младшего разряда | ||
Таблица 5 - Метрологические характеристики в режиме измерений силы переменного тока
| Диапазон частот | Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А 1) |
| от 45 до 65 Гц включ. | 300 мкА | 0,01 мкА | ±(0,006Тизм .+25 е.м.р.) |
| 3000 мкА | 0,1 мкА | ||
| 30 мА | 0,001 мА | ||
| 300 мА | 0,01 мА | ||
| 3 А | 0,0001 А | ±(0,008Тизм .+25 е.м.р.) | |
| 10 А | 0,001 А | ||
| от 20 до 45 Гц св. 65 Гц до 2 кГц включ. | 300 мкА | 0,01 мкА | ±(0,009Тизм .+25 е.м.р.) |
| 3000 мкА | 0,1 мкА | ||
| 30 мА | 0,001 мА | ||
| 300 мА | 0,01 мА | ||
| 3 А | 0,0001 А | ±(0,01Тизм.+25 е.м.р.) | |
| 10 А | 0,001 А | ||
| Примечания 1изм. - измеренное значение силы тока, мкА, мА, А; е.м.р. - единица младшего разряда 1) - Для модификации U1273AX во всех диапазонах измерений в диапазоне частот от 20 до 45 Гц при температуре окружающего воздуха ниже -20 °С пределы допускаемой основной абсолютной погрешности измерений ±(0,025Тизм.+25 е.м.р.) | |||
Таблица 6 - Метрологические характеристики в режиме измерений частоты переменного тока
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| 99,999 Гц | 0,001 Гц | ±(0,0002-Бизм .+5 е.м.р.) |
| 999,99 Гц | 0,01 Гц | ±(0,00005-Бизм.+5 е.м.р.) |
| 9,9999 кГц | 0,1 Гц | |
| 99,999 кГц | 1 Гц | |
| 999,99 кГц | 0,01 кГц | |
| Примечания Бизм. - измеренное значение частоты, Гц, кГц; е.м.р. - единица младшего разряда | ||
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 30 Ом | 0,001 Ом | ±(0,002-Яизм .+10 е.м.р.) |
| 300 Ом | 0,01 Ом | ±(0,002-Яизм .+5 е.м.р.) |
| 3 кОм | 0,0001 кОм | |
| 30 кОм | 0,001 кОм | |
| 300 кОм | 0,01 кОм | |
| 3 МОм | 0,0001 МОм | ±(0,006-Яизм.+5 е.м.р.) |
| 30 МОм | 0,001 МОм | ±(0,012^изм.+5 е.м.р.) |
| 300 МОм | 0,01 МОм | ±(0,02^изм.+10 е.м.р.) 1) |
| Примечания Яизм. - измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. - единица младшего разряда; 1) в диапазоне измерений от 100 до 300 МОм пределы допускаемой основной абсолютной погрешности измерений ±(0,08^Яизм.+10 е.м.р.) | ||
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 10 нФ | 0,001 нФ | ±(0,01-Сизм.+5 е.м.р.) |
| 100 нФ | 0,01 нФ | ±(0,01-Сизм.+2 е.м.р.) |
| 1000 нФ | 0,1 нФ | |
| 10 мкФ | 0,001 мкФ | |
| 100 мкФ | 0,01 мкФ | |
| 1000 мкФ | 0,1 мкФ | |
| 10 мФ | 0,001 мФ | |
| Примечания Сизм. - измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. - единица младшего разряда | ||
Таблица 9 - Метрологические характеристики в режиме измерений температуры (с помощью термопар типа K и J по ГОСТ Р 8.585-2001)_
| Тип термопары | Диапазон измерений, °С | Разрешение, °С | Пределы допускаемой основной абсолютной погрешности измерений 1),°С |
| Тип К | от -200 до +1372 | 0,1 | ±(0,01-Тизм .+1) |
| Тип J | от -200 до +1200 |
Примечания
1) Пределы допускаемой абсолютной погрешности измерений нормированы без учета погрешности используемой термопары;
Тизм. - измеренное значение температуры, °С_
Характеристики мультиметров с токоизмерительными клещами U1583B, используемых для расширения пределов измерений силы переменного тока, представлены в таблице 10.
Таблица 10 - Метрологические характеристики мультиметров с токоизмерительными клещами
U1583B
| Предел измерений, А | Диапазон измерений, А | Разре шение, мВ/А | Пределы допускаемой абсолютной погрешности, А | ||
| от 48 до 65 Гц включ. | от 40 до 48 Гц и св. 65 Гц до 1 кГц включ. | св. 1 кГц до 10 кГц включ. | |||
| 40 | от 0,5 до 40 включ. | 10 | ±(0,02-1изм .+0,5) | ±(0,05-1изм .+0,5) | ±(0,1-1изм.+0,5) |
| 400 | от 0,5 до 40 включ. | 1 | ±(0,025 Тизм.+0,5) | ±(0,045-1изм.+0,5) | ±(0,125-1изм.+0,5) |
| св. 40 до 200 включ. | ±(0,02-1изм .+0,5) | ±(0,04-1изм .+0,5) | ±(0,12-1изм .+0,5) | ||
| св. 200 до 400 включ. | ±(0,015-!изм.+0,5) | ±(0,035-!изм.+0,5) | ±(0,115-!изм.+0,5) | ||
| Примечания 1изм. - измеренное значение силы тока, А; е.м.р. - единица младшего разряда | |||||
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 6 |
| Габаритные размеры, мм мультиметры Ш273А, Ш273АХ | |
| - длина | 209 |
| - ширина | 92 |
| - высота | 59 |
| клещи токоизмерительные U1583B | |
| - длина | 188 |
| - ширина | 92 |
| - высота | 44 |
| - диаметр захвата | 32 |
| Масса, кг | |
| мультиметры Ш273А, Ш273АХ | 0,5 |
| клещи токоизмерительные U1583B | 0,294 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха, % | 80 |
| Рабочие условия измерений: | от -40 1) до +55 2) |
| - температура окружающего воздуха, °С | |
| - относительная влажность воздуха, % | 80 при +35 °С |
| Примечания | |
| 1) для модификации Ш273А от -20 °С; | |
| ) для модификации Ш273АХ при использовании литиевых элементов питания | |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мультиметр цифровой U1273A, U1273AX (модификация по заказу) | - | 1 шт. |
| Измерительные кабели с пробниками | - | 2 шт. |
| Термопара типа К с адаптером | - | 1 шт. |
| Элементы питания типа ААА | - | 4 шт. |
| Клещи токоизмерительные U1583B 1) | - | 1 шт. |
| Bluetooth-адаптер U1177A 1) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-173-2018 | 1 экз. |
| Примечание - 1) опция | ||
осуществляется по документу МП 206.1-173-2018 «Мультиметры цифровые U1273A, U1273AX. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.09.2018 г.
Основные средства поверки: калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам цифровым U1273A, Ш273ЛХ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
8 1 силы переменного электрического тока от 1-10" до 100 А в диапазоне частот от 1-10”
до 1-106 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
