| Номер в госреестре | 74021-19 |
| Наименование СИ | Счетчики электрической энергии трехфазные однотарифные |
| Обозначение типа СИ | КАСКАД-330 |
| Изготовитель | АО "КАСКАД", г.Черкесск |
| Год регистрации | 2019 |
| Срок свидетельства | 15.02.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные однотарифные «КАСКАД-330» (далее -счетчики) предназначены для измерения и учета активной энергии в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц, трансформаторного или непосредственного включения.
Принцип действия однотарифных счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующей математической обработкой и интегрированием во времени. Измерение и математическая обработка сигналов тока и напряжения осуществляется специализированной микросхемой, выдающей импульсы пропорциональные потребляемой активной энергии в счетный механизм счетчика. Счетный механизм представляет собой электромеханическое отсчетное устройство (ЭМОУ) или устройство с жидкокристаллическим индикатором (ЖКИ).
Процесс измерения и управление всеми функциональными узлами счетчика осуществляется микроконтроллером (или DSP), который реализует алгоритмы в соответствии со специализированной программой, помещённой в его внутреннюю память.
ЭМОУ состоит из сегментов разделенных фиксированной запятой. В зависимости от модификации, до запятой, пять или шесть сегментов для отображения целого значения энергии в кВт ч и одного или двух сегментов выделенных красным цветом, после запятой, для отображения десятых и сотых долей кВтч.
В базовом исполнении ЖКИ отображает информацию с помощью восьмиразрядного числа с фиксированной запятой. Первые шесть цифр до запятой, отображают целое значение электроэнергии в кВт-ч, две цифры после запятой, десятые и сотые доли кВт-ч.
Конструктивно счетчик выполнен в виде электронного модуля, размещенного в корпусе с клеммной колодкой, и крышкой клеммной колодки.
Структура условного обозначения счетчиков приведена на рисунке 1.

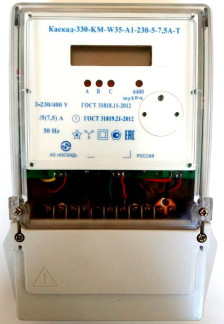

Внешний вид счетчиков и схема пломбирования с местом нанесения знака поверки представлены на рисунках 2 и 3.
«1» «2» «3» «4» «5» «6» «7» «8» «9»
КАСКАД - 33 - 0 - ХХХ - ХХХ - ХХХ - ХХ - ХХХ - Х - ХХ
«1» Тип счетчика «2» Тип исполнения
0-однотарифный «3» Тип корпуса
W35 - для установки на щиток «4» Класс точности
A - класс точности 1 по активной энергии «5» Номинальное напряжение 57,7 - 3x57,7/100 В 220 - 3x220/380 В 230 - 3x230/400 В «6» Базовый ток 5 - 5 А 10 - 10 А «7» Максимальный ток 7,5 А - 7,5 А 10 А - 10 А 60 А - 60 А 100 А - 100 А «8» Тип измерительного элемента S - шунты
T - трансформаторы тока «9» Тип отсчётного устройства
M6 - электронное механическое отсчетное устройство шестиразрядное M7 - электронное механическое отсчетное устройство семиразрядное Отсутствие символа - ЖК индикатор восьми разрядный
Встраиваемое программное обеспечение (даллее - ПО) счетчика обеспечивает его функционирование.
ПО записывается в память микроконтроллера, с установкой бита защиты от считывания, до его монтажа на печатную плату. После установки бита защиты чтение и копирование ПО невозможно. Также конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Kaskad 3.010001 |
| Номер версии (идентификационный номер ПО) | не ниже v.01.00.01 |
| Цифровой идентификатор ПО | 004B |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности измерения активной энергии по ГОСТ 31819.21-2012 | 1,0 |
| Номинальное напряжение (ином), В | 3x57,7/100 3x220/380 3x230/400 |
| Базовый/номинальный ток (1б/1ном), А | 5; 10 |
| Максимальный ток (!макс), А | 7,5; 10; 60; 100 |
| Стартовый ток, А | 0,01; 0,02; 0,04 |
| Номинальная частота, Гц | 50 |
| Рабочий диапазон частоты сети, Гц | от 47,5 до 52,5 |
| Рабочий диапазон напряжений, В | от 0,80 Цном до 1,15 ином |
| Диапазон измерения электрической энергии, кВтч - счетчики непосредственного включения с ЖКИ и ЭМОУ - счетчики трансформаторного включения с ЖКИ - счетчики трансформаторного включения с ЭМОУ | от 0 до 999999,9 от 0 до 99999,99 от 0 до 999999,9 |
| Передаточное число испытательного выхода в рабочем и поверочном режимах при 1ном (1макс), имп./кВтч - 5 (10); 5 (60) А - 10 (100) А - 5 (7,5) А | 1600 3200 6400 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Полная мощность потребляемая по цепям: - тока, В-А, не более - напряжения, В • А (Вт), не более | 1 10,0 (2,0) |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Диапазон температур транспортирования и хранения, °С | от -50 до +70 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 170x240x65 |
| Масса, кг, не более | 1,5 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 280 000 |
наносится на лицевую панель счетчика методом тампонной печати или другим способом, не ухудшающим качества и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный однотарифный «КАСКАД-330» | КСНЖ.411152.001 | 1 |
| Паспорт | КСНЖ.411152.001ПС | 1 |
| Методика поверки (поставляется по требованию потребителя) | КСНЖ.411152.001 МП | 1 |
осуществляется по документу КСНЖ.411152.001 МП «Счетчики электрической энергии трехфазные однотарифные «КАСКАД-330». Методика поверки», утвержденному ФГУП «ВНИИМС» 04.10.2018 г.
Основные средства поверки:
- установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303 (регистрационный номер в Федеральном информационном фонде № 52156-12);
- секундомер СОСпр-2б (регистрационный номер в Федеральном информационном фонде № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на навесную пломбу давлением плобмира. Знак поверки в виде оттиска наносится в паспорт счетчика и/или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
КСНЖ.411152.001ТУ. Счетчики электрической энергии трехфазные «КАСКАД-33». Технические условия
