Амперметры и вольтметры цифровые AD и VD (далее - амперметры и вольтметры) предназначены для измерений силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.
Амперметры и вольтметры цифровые AD и VD (далее - амперметры и вольтметры) предназначены для измерений силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.
| Номер в госреестре | 74023-19 |
| Наименование СИ | Амперметры и вольтметры цифровые |
| Обозначение типа СИ | AD и VD |
| Изготовитель | Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 15.02.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры цифровые AD и VD (далее - амперметры и вольтметры) предназначены для измерений силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.
Принцип действия амперметров и вольтметров основан на аналогово-цифровом преобразовании мгновенных значений измеряемого сигнала в действующие значения с отображением их на светодиодном дисплее. Измеренные показания соответствуют среднеквадратическому значению.
Приборы предназначены для непосредственного включения или трансформаторного включения с выходным током 5 А.
Корпус приборов выполнен из пластика с расположением дисплея на лицевой стороне, измерительные клеммы и клеммы питания расположены на тыльной стороне приборов.
Амперметры и вольтметры предназначены для монтажа на лицевую панель щита (необходимо окно квадратного сечения).
Вольтметры имеют на передней панели переключатель для измерения фазных и линейных напряжений в трехфазных электрических сетях.
Рабочее положение - вертикальное.
Приборы могут применяться в закрытых помещениях, в электроустановках промышленных предприятий, в электрощитовом оборудование, жилых и общественных зданиях и сооружениях.
Приборы неремонтопригодны, так как имеют неразборный корпус, в связи с чем, место пломбирования отсутствует.
Амперметры и вольтметры имеют несколько модификаций и отличаются своими техническими характеристиками.
Схема обозначения модификаций амперметров и вольтметров приведена на рисунке 1.
ХХ Х - ХХ Х
Количество фаз:
1 - однофазный
3 - трехфазный
Размер лицевой панели:
72Х - 72 х 72 см 96Х - 96 х 96 см
Тип отображения величин: D - цифровой
Тип прибора: АМ - амперметр VM - вольтметр
Модификации 72Х и 96Х предназначены для крепления на панель, с размером лицевой панели 72 х 72мм и 96x96 мм.
Модификация G3X предназначена для крепления на DIN-рейку 35 мм.

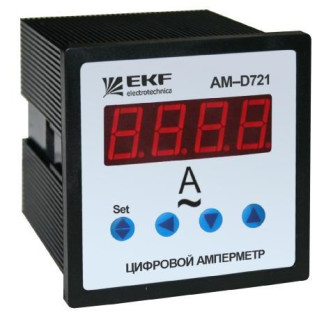

Фотографии амперметров и вольтметров представлены на рисунках 2 и 3.
отсутствует.
Основные метрологические и технические характеристики амперметров и вольтметров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Классы точности амперметров и вольтметров |
0,5 |
|
Номинальный диапазон частот, Гц |
от 45 до 65 |
|
Номинальное рабочее напряжение, В - амперметры - вольтметры |
400 500 |
|
Диапазоны измерений силы переменного тока амперметров, А - непосредственного включения, - трансформаторного включения с номинальным значением вторичной обмотки 5 А |
от 0 до 5; от 0 до 10 от 0 до 1999; от 0 до 9999 |
|
Наименование параметра |
Значение |
|
Диапазоны измерений напряжения переменного тока вольтметров, В - непосредственного включения - трансформаторного включения через трансформатор с номинальным значением вторичной обмотки 100В |
от 1 до 500 от 0 до 1999; от 100 до 10000 |
|
Потребляемая мощность, В • А, не более - при измерении тока - при измерении напряжения |
6,5 8 |
|
Средняя наработка на отказ, ч |
250000 |
|
Средний срок службы не менее, лет |
25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха при нормальных |
|
|
условиях применения, °С |
от +21 до +25 |
|
Рабочие условия применения |
|
|
- температура окружающего воздуха, °С |
от -25 до +40 |
|
- температура условий хранения и транспортировки, °С |
от -40 до +70 |
|
- относительная влажность воздуха, % |
до 85 |
|
Габаритные размеры (длинахвысотахглубина), мм, не более |
|
|
- модификация 721 |
72x72x80 |
|
- модификация 801 |
80x80x80 |
|
- модификация 961 |
96x96x80 |
|
Масса, мм, не более |
|
|
- модификация 721 |
0,15 |
|
- модификация 801 |
0,2 |
|
- модификация 961 |
0,25 |
|
Степень защиты по ГОСТ 14254-96: |
|
|
- для корпуса |
IP50 или IP52 |
|
- для клемм |
IP20 |
наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе амперметров и вольтметров.
Комплектность амперметров и вольтметров указана в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Амперметр / вольтметр цифровой |
AD / VD |
1 |
|
Методика поверки (поставляется по требованию потребителя) |
МП 206.1-201-2018 |
1 |
|
Паспорт |
- |
1 |
|
Крепеж |
- |
1 |
|
Упаковочная коробка |
- |
1 |
осуществляется по документу МП 206.1-201-2018 «Амперметры и вольтметры цифровые AD и VD. Методика поверки» утвержденному ФГУП «ВНИИМС» 19.10.2018г.
Основные средства поверки:
калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09);
трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде №2 7007-04);
трансформатор напряжения НЛЛ-10 (регистрационный номер в Федеральном информационном фонде № 46942-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска наносится в паспорт и/или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний
ГМРФ.411132.001ТУ Амперметры и вольтметры цифровые AD и VD. Технические условия
