| Номер в госреестре | 74026-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TCF 100H |
| Изготовитель | "MERLIN GERIN", Франция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TCF 100H предназначены для масштабного преобразования переменного тока в электрических цепях частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока TCF 100H являются трансформаторами тока с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы тока TCF 100H являются встраиваемыми в ячейки комплектных распределительных устройств. Выводы первичной обмотки расположены на корпусе трансформаторов тока и предназначены для соединения с шинами токопровода. Выводы вторичной обмотки расположены на корпусе трансформаторов тока и закрываются защитной крышкой с целью ограничения доступа к измерительной цепи, крышка защищена пломбированием. Трансформаторы тока TCF 100H имеют две вторичные обмотки: первая для измерений, вторая для защиты.

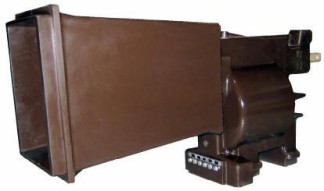

Общий вид трансформаторов тока приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование | Значение |
| Номинальное напряжение, кВ | 6 |
| Номинальный первичный ток, А | 1000, 750, 250 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Класс точности первой вторичной обмотки | 0,5 |
| Класс точности второй вторичной обмотки | 10Р |
| Номинальная нагрузка на первую вторичную обмотку, В-А | 15 |
| Номинальная нагрузка на вторую вторичную обмотку, В-А | 5 |
| Коэффициент безопасности для первой вторичной обмотки | 2 |
| Предельная кратность для второй вторичной обмотки | 2 |
Таблица 2 - Основные технические характеристики
| Наименование | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 490 |
| - ширина | 180 |
| - длина | 272 |
| Масса, кг, не более | 22 |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ3.1 |
наносится на титульный лист паспорта трансформатора методом распечатки с электронного носителя.
Таблица 3 - Комплектность трансформаторов тока
| Наименование | Обозначение | Кол-во, шт. |
| Трансформатор тока (заводские номера: 8415294, 8415293, 8415286, 8415287, 8415296, 8415295, 8415300, 8415297, 8415292, 8415290, 8415283, 8415284, 8415289, 8415291, 8415282, 8415281, 8415304, 8415306, 8415307, 8415301, 8415302, 8415303, 8415305, 8415308, 8600485, 8415279, 8415277, 8415280, 8415299, 8415298, 8415288, 8415285) | TCF 100H | 32 |
| Трансформатор тока TCF 100H. Паспорт | - | 32 |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04);
- прибор сравнения КНТ-03 (рег. № 24719-03);
- магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов тока с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока TCF 100H
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
