| Номер в госреестре | 74029-19 |
| Наименование СИ | Анализаторы качества электроэнергии |
| Обозначение типа СИ | HIOKI серии 3000 |
| Изготовитель | "HIOKI E.E. Corporation", Япония |
| Год регистрации | 2019 |
| Срок свидетельства | 15.02.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы качества электроэнергии HIOKI серии 3000 (далее - анализаторы) предназначены для измерений, регистрации и анализа показателей качества электрической энергии (ПКЭ).
Принцип действия анализаторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработкой измеренных величин микропроцессором и отображении результатов на жидкокристаллическом дисплее.
Анализаторы представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Перечень ПКЭ, измеряемых и вычисляемых анализаторами на основе математических алгоритмов, представлен в таблице 1.
Основные узлы анализаторов: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Анализаторы изготавливаются в виде двух модификаций: HIOKI PQ3100-10, HIOKI PW3198-10, отличающихся функциональными возможностями и характеристиками.
Модификация HIOKI PQ3100-10 соответствует классу S характеристик процесса измерений по ГОСТ 30804.4.30-2013.
Модификация HIOKI PW3198-10 соответствует классу А характеристик процесса измерений по ГОСТ 30804.4.30-2013.

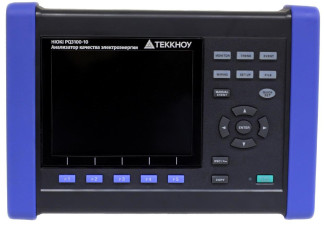

Общий вид анализаторов представлен на рисунках 1 - 2.
Измерение силы тока анализаторами производится только совместно с токоизмерительными клещами или гибкими датчиками тока.
Анализаторы HIOKI серии 3000 комплектуются токоизмерительными клещами (гибкими датчиками тока) модификаций 9657-10, 9660, 9661, CT9667-01, CT9667-02, CT9667-03, 9669, 9675, 9694, 9695-02, 9695-03, CT7044, CT7045, CT7046, CT7116, CT7126, CT7131, CT7136, CT7731, CT7736, CT7742 (в зависимости от заказа).
Управление процессом измерений и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Анализаторы могут работать в режимах измерений, осциллографирования и регистрации событий. Результаты отображается на дисплее в виде цифровых значений, графиков, векторных диаграмм, спектров, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Для регистрации, хранения и передачи полученных результатов измерений (кроме встроенной энергонезависимой памяти) анализаторы оборудованы разъемом для подключения SD-карты памяти. Для связи с персональным компьютером имеются интерфейсы передачи данных Ethernet (LAN), USB 2.0, RS-232C.
Для привязки результатов измерений ко времени анализаторы оснащены внутренними часами и календарем.
Конструктивно анализаторы размещены в пластиковых корпусах. На лицевой панели расположены цветной графический ЖК-дисплей и клавиатура. На боковых панелях размещены разъемы.
| ПКЭ | Модификация анализатора | |
| HIOKI PQ3100-10 | HIOKI PW3198-10 | |
| Среднеквадратическое значение напряжения | + | + |
| Среднеквадратическое значение напряжения, обновляемое для каждого полупериода | + | + |
| Напряжение постоянного тока | + | + |
| Среднеквадратическое значение силы тока | + | + |
| Среднеквадратическое значение силы тока, обновляемое для каждого полупериода | + | + |
| Сила постоянного тока | + | + |
| Частота | + | + |
| Отклонение частоты | + | + |
| Перенапряжение | + | + |
| Кратковременное перенапряжение | + | + |
| Провал напряжения | + | + |
| Прерывание напряжения | + | + |
| Быстрое изменение напряжения (RVC) | + | |
| Пусковой ток | + | + |
| Активная мощность | + | + |
| Реактивная мощность | + | + |
| Полная мощность | + | + |
| Коэффициент мощности (PF) | + | + |
| Смещенный коэффициент мощности (DPF) | + | + |
| Активная энергия | + | + |
| Реактивная энергия | + | + |
| Полная энергия | + | |
| Несимметрия напряжений | + | + |
| Несимметрия токов | + | + |
| Коэффициент амплитуды напряжения | + | |
| Коэффициент амплитуды тока | + | |
| Кратковременная доза фликера | + | + |
| Длительная доза фликера | + | + |
| Г армонические составляющие напряжения | + | + |
| Г армонические составляющие тока | + | + |
| Г армонические составляющие мощности | + | + |
| Интергармонические составляющие напряжения и тока | + | + |
| Фазовый угол | + | + |
| Суммарный коэффициент нелинейных искажений напряжения и тока (THD) | + | + |
| Коэффициент гармонических потерь (К-фактор) | + | + |
| Примечание - «+» функция присутствует | ||
Анализаторы функционируют под управлением встроенного программного обеспечения
(ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение | |
| HIOKI PQ3100-10 | HIOKI PW3198-10 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 2.20 | Не ниже 1.08 |
| Цифровой идентификатор ПО | - | - |
Основные метрологические и технические характеристики анализаторов качества электроэнергии HIOKI серии 3000 представлены в таблицах 3 - 5.
Таблица 3 - Метрологические характеристики анализаторов HIOKI PQ3100-10
| Наименование характеристики | Значение |
| Пределы измерений напряжения переменного тока (среднеквадратическое значение), В | 1000,0 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±0,002-Иизм. 1) ±(0,001 •Шзм .+0,001 •ип) 2) |
| Пределы измерений напряжения постоянного тока, В | 1000,0 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,003 Изм .+0,001 •Ип) |
| Пределы измерений силы переменного тока (среднеквадратическое значение), А | Определяется типом токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12) |
| Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А | ±(0,001 -!изм .+0,001 Тп+Д) |
| Пределы измерений силы постоянного тока, А | Определяется типом токоизмерительных клещей (Таблица 12) |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,005-!изм .+0,005Тп+Д) |
| Диапазон измерений частоты, Г ц | от 40 до 70 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты, Г ц | ±0,02 |
| Пределы измерений временных перенапряжений (пиковое значение), кВ | 2,200 |
| Пределы допускаемой основной абсолютной погрешности измерений временных перенапряжений, В | ±(0,05 -Иизм .+0,01 •Ип) |
| Наименование характеристики | Значение |
| Пределы измерений активной мощности, Вт | Определяется пределами измерений напряжения и силы тока |
| Пределы допускаемой основной абсолютной погрешности измерений активной мощности, Вт | ±(0,002•Pизм.+0,001•Pп) 3 ±(0,005Физм .+0,005Фп) 4) |
| Пределы измерений уровня гармонических составляющих напряжения (среднеквадратическое значение), В (для h от 1 до 50) | 1000,0 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих напряжения, В | ±0,002-Цизм. 1) 5) ±(0,002-Цизм.+0,0008•Цп) 2) 5) ±0,1-Цизм. 6) |
| Пределы измерений уровня гармонических составляющих тока (среднеквадратическое значение), А (для h от 1 до 50) | Определяется типом применяемых токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12) |
| Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих тока, А | ±(0,005Тизм.+0,002Тп+Д) 7) ±(0,01Тизм.+0,003Тп+Д) 8) ±(0,02Тизм.+0,003Тп+д) 9) ±(0,03Тизм.+0,003Тп+Д) 10) |
| Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения и тока, градусов | от -180 до +180 |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига, градусов | для h=1: ±3 для h от 2 до 3: ±4; для h от 4 до 50: ±(0,05-h+4) |
| Диапазон измерений кратковременной дозы фликера | от 0,1 до 20 |
| Пределы допускаемой основной абсолютной погрешности измерений кратковременной дозы фликера | ±0,05-Pst |
| Диапазон измерений длительной дозы фликера | от 0,1 до 20 |
| Пределы допускаемой основной абсолютной погрешности измерений длительной дозы фликера | ±0,05-Pst |
| Диапазон измерений времени, ч | от 0 до 24 |
| Пределы допускаемой основной абсолютной погрешности измерений хода внутренних часов, с/сутки | ±0,5 |
| Примечания 1) - при входном напряжении от 10 до 660 В; 2) - при входном напряжении вне диапазона от 10 до 660 В; 3) - мощность переменного тока, Вт; 4) - мощность постоянного тока, Вт; 5) - для h=1; 6) - для h от 2 до 50; 7) - для h от 1 до 20; 8) - для h от 21 до 30; 9) - для h от 31 до 40; 10) - для h от 41 до 50; Иизм. - измеренное значение напряжения, В; Цп - предел измерений напряжения, В; !изм. - измеренное значение силы тока, А; | |
!п - предел измерений силы тока токоизмерительных клещей (гибких датчиков тока), А;
А - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей (гибких датчиков тока), А;
Pизм. - измеренное значение мощности, Вт;
Pп - предел измерений мощности, Вт; h - порядковый номер гармоники;
Pst - измеренное значение кратковременной дозы фликера;
Plt - измеренное значение длительной дозы фликера
Температурный коэффициент при определении пределов допускаемой дополнительной погрешности измерений напряжения и силы переменного тока, мощности, напряжения и силы постоянного тока от изменения температуры окружающего воздуха в диапазоне рабочих температур не более: 0,001-Хп/°С, где Хп - предел измерений физической величины.
Таблица 4 - Метрологические характеристики анализаторов HIOKI PW3198-10
| Наименование характеристики | Значение |
| Пределы измерений напряжения переменного тока (среднеквадратическое значение), В | 600,00 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±0,001 •иизм. 1) ±(0,002-иизм.+0,0008-ип) 2) |
| Пределы измерений напряжения постоянного тока, В | 600,00 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,003 •-иизм±0,0008-ип) |
| Пределы измерений силы переменного тока (среднеквадратическое значение), А | Определяется типом применяемых токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12) |
| Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А | ±(0,002Тизм .+0,00Ып+А) |
| Пределы измерений силы постоянного тока, А | Определяется типом токоизмеритель-ных клещей (Таблица 12) |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,005Тизм .+0,005-!п+А) |
| Диапазон измерений частоты, Г ц | от 40 до 70, от 360 до 440 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты, Г ц | ±0,02; ±0,2 3) |
| Предел измерений временных перенапряжений (пиковое значение), кВ | 6,0000 |
| Пределы допускаемой основной абсолютной погрешности измерений временных перенапряжений, В | ±(0,05-Шзм.+0,0Шп) |
| Пределы измерений активной мощности, Вт | Определяется пределами измерений напряжения и силы тока |
| Пределы допускаемой основной абсолютной погрешности измерений активной мощности, Вт | ±(0,002•Pизм.+0,001•Pп) |
| Наименование характеристики | Значение |
| Пределы измерений уровня гармонических составляющих напряжения (среднеквадратическое значение), В (для h от 1 до 50) | 600,00 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих напряжения, В | ±0,001 •Иизм. 1) ±(0,002-Иизм.+0,0008-Ип) 2) |
| Пределы измерений уровня гармонических составляющих тока (среднеквадратическое значение), А (для h от 1 до 50) | Определяется типом применяемых токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12) |
| Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих тока, А | ±(0,002^изм.+0,00Ып+Д) |
| Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения и тока, градусов | от -180 до +180 |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига, градусов | с 1 по 3 гармонику: ±4; с 4 по 50 гармонику: ±(0,02-h+4) |
| Диапазон измерений кратковременной дозы фликера | от 0,1 до 20 |
| Пределы допускаемой основной абсолютной погрешности измерений кратковременной дозы фликера | ±0,05-Pst |
| Диапазон измерений длительной дозы фликера | от 0,1 до 20 |
| Пределы допускаемой основной абсолютной погрешности измерений длительной дозы фликера | ±0,05 •Pst |
| Диапазон измерений времени, ч | от 0 до 24 |
| Пределы допускаемой основной абсолютной погрешности хода внутренних часов, с/сутки | ±0,3 |
| Примечания 1) - при входном напряжении более 100 В; 2) - при входном напряжении менее 100 В; 3) - для диапазона измерений от 360 до 440 Гц; Иизм. - измеренное значение напряжения, В; Ип - предел измерений напряжения, В; !изм. - измеренное значение силы тока, А; !п - предел измерений силы тока токоизмерительных клещей (гибких датчиков тока), А; Д - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей (гибких датчиков тока), А; Pизм. - измеренное значение мощности, Вт; Pп - предел измерений мощности, Вт; h - порядковый номер гармоники; Pst - измеренное значение кратковременной дозы фликера; Plt - измеренное значение длительной дозы фликера | |
Температурный коэффициент при определении пределов допускаемой дополнительной погрешности измерений напряжения и силы переменного тока, мощности от изменения температуры окружающего воздуха в диапазоне рабочих температур не более: 0,003•Хп/°С, где Хп - предел измерений физической величины.
Температурный коэффициент при определении пределов допускаемой дополнительной погрешности измерений напряжения и силы постоянного тока от изменения температуры окружающего воздуха в диапазоне рабочих температур не более: 0,005-Хп/°С, где Хп - предел измерений физической величины.
PW3198-10
| Наименование характеристики | Значение для модификаций | |
| HIOKI PQ3100-10 | HIOKI PW3198-10 | |
| Число каналов измерений напряжения | 4 | |
| Число каналов измерений тока | 4 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 100 до 240 50/60 7,2 | |
| Г абаритные размеры (длинахширинахвысота), мм | 300x211x68 | |
| Масса, кг | 2,5 | 2,6 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 | |
| Рабочие условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +50 80 | от 0 до +50 80 |
Метрологические и технические характеристики токоизмерительных клещей (гибких датчиков тока), используемых совместно с анализаторами HIOKI серии 3000, представлены в таблицах 6 - 12.
Таблица 6 - Метрологические и технические характеристики токоизмерительных клещей
| Наименование характеристики | Значение для модификаций | ||
| 9657-10 | 9660 | 9661 | |
| Пределы измерений силы переменного тока, А | 10 | 100 | 500 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,01Тизм.+ 0,0005Тп) | ±(0,003 Тизм.+ 0,0002Тп) | ±(0,003 Тизм.+ 0,0001'Тп) |
| Диапазон частот, Гц | от 45 до 66 | от 45 до 66 | от 45 до 66 |
| Диаметр захвата, мм | 40 | 15 | 46 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 145x74x42 | 135x46x21 | 152x78x42 |
| Масса, кг | 0,38 | 0,23 | 0,38 |
| Примечания !изм. - измеренное значение силы тока, А; !п - предел измерений силы тока, А | |||
| Наименование характеристики | Значение для модификаций | ||
| CT9667-01 | CT9667-02 | CT9667-03 | |
| Пределы измерений силы переменного тока, А | 500; 5000 | ||
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,02^изм .+1,5); ±(0,02-!изм.+15) | ||
| Диапазон частот, Гц | от 45 до 66 | от 45 до 66 | от 45 до 66 |
| Диаметр датчика, мм | 100 | 180 | 254 |
| Масса, кг | 0,28 | 0,35 | 0,47 |
| Примечания !изм. - измеренное значение силы тока, А | |||
Таблица 8 - Метрологические и технические характеристики токоизмерительных клещей (продолжение)_
| Наименование характеристики | Значение для модификаций | |
| 9669 | 9675 | |
| Пределы измерений силы переменного тока, А | 1000 | 10 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,01Тизм.+ 0,0001'Тп) | ±(0,0Ыизм.+ 0,00005^п) |
| Диапазон частот, Гц | от 45 до 66 | от 45 до 66 |
| Диаметр захвата, мм | 80x55x20 | 30 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 188x100x42 | 113x60x24 |
| Масса, кг | 0,59 | 0,16 |
| Примечания !изм. - измеренное значение силы тока, А; !п - предел измерений силы тока, А | ||
Таблица 9 - Метрологические и технические характеристики токоизмерительных клещей (продолжение)_
| Наименование характеристики | Значение для модификаций | ||
| 9694 | 9695-02 | 9695-03 | |
| Пределы измерений силы переменного тока, А | 5 | 50 | 100 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,003 ^изм.+ 0,0002^п) | ±(0,003 ^изм.+ 0,0002^п) | ±(0,003-!изм.+ 0,0002^п) |
| Диапазон частот, Гц | от 45 до 66 | от 45 до 66 | от 45 до 66 |
| Диаметр захвата, мм | 15 | 15 | 15 |
| Г абаритные размеры, мм, (длинаxширинаxвысота) | 135x46x21 | 58x51x19 | 58x51x19 |
| Наименование характеристики | Значение для модификаций | ||
| 9694 | 9695-02 | 9695-03 | |
| Масса, кг | 0,23 | 0,05 | 0,05 |
| Примечания | |||
| !изм. - измеренное значение силы тока, А; | |||
| !п - предел измерений силы тока, А | |||
Таблица 10 - Метрологические и технические характеристики гибких датчиков тока (продолжение)_
| Наименование характеристики | Значение для модификаций | ||
| CT7044 | CT7045 | CT7046 | |
| Пределы измерений силы переменного тока, А | 50; 500; 5000 | ||
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А | ±(0,016^изм.+0,03Ып); ±(0,016-!изм.+0,004-!п); ±(0,016-!изм.+0,004-!п) | ||
| Диапазон частот, Гц | от 45 до 66 | от 45 до 66 | от 45 до 66 |
| Диаметр датчика, мм | 100 | 180 | 254 |
| Масса, кг | 0,16 | 0,18 | 0,19 |
| Примечания !изм. - измеренное значение силы тока, А; !п - предел измерений силы тока, А | |||
Таблица 11 - Метрологические и технические характеристики токоизмерительных клещей (продолжение)_
| Наименование | Значение для модификаций | |||
| характеристики | CT7116 | CT7126 | CT7131 | CT7136 |
| Пределы измерений силы | 0,05; | 0,5; | 5; | 5; |
| переменного тока, А | 0,5; | 5; | 50; | 50; |
| 5 | 50 | 100 | 500 | |
| Пределы допускаемой | ±(0,011 -^зм^ | ±(0,004•Iизм.+ | ±(0,004•Iизм.+ | ±(0,004•Iизм.+ |
| абсолютной погрешности | 0,0016Тп); | 0,00112Тп); | 0,0012Тп); | 0,00112^); |
| измерений силы | ±(0,01 Мизм.+ | ±(0,004•Iизм.+ | ±(0,004•Iизм.+ | ±(0,004•Iизм.+ |
| переменного тока, А | 0,0007Тп); | 0,0022Тп); | 0,0014Тп); | 0,0022^); |
| ±(0,01 Мизм.+ | ±(0,004•Iизм.+ | ±(0,004•Iизм.+ | ±(0,004•Iизм.+ | |
| 0,061'Тп) | 0,013'Тп); | 0,005Тп); | 0,013 •Iп); | |
| Диапазон частот, Г ц | от 45 до 66 | от 45 до 66 | от 45 до 66 | от 45 до 66 |
| Диаметр захвата, мм | 40 | 15 | 15 | 46 |
| Г абаритные размеры, мм, | 145x74x42 | 135x46x21 | 135x46x21 | 152x78x42 |
| (длинах ширина х высота) | ||||
| Масса, кг | 0,34 | 0,19 | 0,19 | 0,35 |
| Примечания | ||||
| !изм. - измеренное значение силы тока, А; | ||||
| !п - предел измерений силы тока, А | ||||
| Наименование | Значение для модификаций | ||
| характеристики | CT7731 | CT7736 | CT7742 |
| Пределы измерений силы | 10; | 50; | 500; |
| переменного тока, А | 100 | 500 | 1000; |
| 2000 | |||
| Пределы допускаемой | ±(0,011 -!изм + | ±(0,021 Тизм.+ | ±(0,016Тизм.+ |
| абсолютной погрешности | 0,05Мп); | 0,061'In); | 0,02Мп); |
| измерений силы | ±(0,01 Мизм.+ | ±(0,021 Тизм.+ | ±(0,016Тизм.+ |
| переменного тока, А | 0,006Тп) | 0,007Тп) | 0,01Мп); |
| ±(0,016•Iизм.+ | |||
| 0,0075 •Iп) | |||
| Диапазон частот, Г ц | от 45 до 66 | от 45 до 66 | от 45 до 66 |
| Пределы измерений силы | 10; | 50; | 500; |
| постоянного тока, А | 100 | 500 | 1000 |
| Пределы допускаемой | ±(0,015 -!изм.+ | ±(0,025Тизм.+ | ±(0,02Тизм.+ |
| абсолютной погрешности | 0,055Тп); | 0,065Тп); | 0,025Тп); |
| измерений силы | ±(0,015-!изм.+ | ±(0,025Тизм.+ | ±(0,02•Iизм.+ |
| переменного тока, А | 0,0Мп) | 0,01Мп) | 0,015Тп) |
| Диаметр захвата, мм | 33 | 33 | 55 |
| Г абаритные размеры, мм, | 132x58x18 | 160x64x34 | 195x64x34 |
| (длинаx ширина x высота) | |||
| Масса, кг | 0,25 | 0,32 | 0,25 |
| Примечания | |||
| !изм. - измеренное значение силы тока, А; | |||
| !п - предел измерений силы тока, А | |||
наносится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 13 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор качества электрической энергии HIOKI серии 3000 (модификация по заказу) | - | 1 шт. |
| Измерительные кабели | - | 1 к-т |
| Адаптер сетевого питания | - | 1 шт. |
| Ремень | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель LAN | - | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| SD-карта памяти | - | 1 1) 1 шт. 7 |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-101-18 | 1 экз. |
| Примечание - 1) для модификации HIOKI PQ3100-10 опционально | ||
осуществляется по документу ИЦРМ-МП-101-18 «Анализаторы качества электроэнергии HIOKI серии 3000. Методика поверки», утвержденному ООО «ИЦРМ» 14.09.2018 г.
Основные средства поверки: калибратор переменного тока Ресурс-К2 (регистрационный номер в Федеральном информационном фонде № 31319-12); калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); амперметр Д5090 (регистрационный номер в Федеральном информационном фонде № 10195-85); радиочасы РЧ-011/2 (регистрационный номер в Федеральном информационном фонде № 35682-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам качества электроэнергии HIOKI серии 3000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
