Государственный реестр средств измерений

Трансформаторы напряжения НКФ-220-58, 74031-19

74031-19
Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Карточка СИ
Номер в госреестре 74031-19
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НКФ-220-58
Изготовитель Запорожский завод высоковольтной аппаратуры, Украина, г. Запорожье
Год регистрации 2019
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

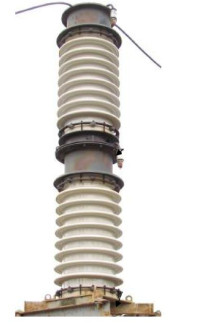

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Модификация трансформатора

НКФ-220-58У1 НКФ-220-58ХЛ1

Номинальное напряжение первичной обмотки

U1ном, кВ

220/V3

Номинальное напряжение вторичной обмотки

U2ном, В

100/V3

Номинальная частота, Гц

50

Класс точности основной вторичной обмотки

0,5

Номинальная мощность основной вторичной обмотки, ВА

400

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Модификация трансформатора

НКФ-220-58У1

НКФ-220-58ХЛ1

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

(заводские номера: 48659, 48865, 48804, 46904, 46914, 46913, 53467, 53532, 53332, 41365, 41631, 41665, 40819, 35620, 41695, 45432, 44067, 46058, 57121, 57099, 15230, 15420, 15115)

НКФ-220-58У1

23 шт.

Трансформатор напряжения (заводские номера: 37565, 37584, 37560)

НКФ-220-58ХЛ1

3 шт.

Паспорт

НКФ-220-58У1

23 экз.

Паспорт

НКФ-220-58ХЛ1

3 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

74031-19
Номер в ГРСИ РФ:
74031-19
Производитель / заявитель:
Запорожский завод высоковольтной аппаратуры, Украина, г. Запорожье
Год регистрации:
2019
