| Номер в госреестре | 74033-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

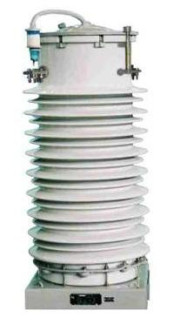

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТФЗМ 110Б-1 У1 | |||
| Заводской номер | 62484, 62482, 62481 | 62442, 62439, 62437, | 62642, 62640, 62634, 62643, 62645, 62632 | 58242, 58308 |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 300 | 100 | 600 | 600 |
| Номинальный вторичный ток 12ном, А | 5 | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S | 0,5S | 0.2S | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 |
Продолжение таблицы 1
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТФЗМ 110Б-ГУ У1 | |||
| Заводской номер | 10150, 10165, 10166, 9939, 10140, 10191 | 11478, 11488, 11484 | 10716 | 10163, 9994, 10175 |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Номинальный первичный ток Г1ном, А | 1000 | 750 | 600 | 500 |
| Номинальный вторичный ток Г2ном, А | 5 | 1 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,2 | 0,2 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 |
Окончание таблицы 1
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТФЗМ 110Б-Ш У1 | ТФЗМ 35А-У1 | |
| Заводской номер | 10280, 10245, 10241 | 50159, 48660 | 72750, 72755, 72752, 72746 |
| Номинальное напряжение, кВ | 110 | 35 | 35 |
| Номинальный первичный ток Г1ном, А | 1000 | 200 | 50 |
| Номинальный вторичный ток Г2ном, А | 1 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2 | 0,5 | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 50 | 50 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 62484, 62482, 62481, 62442, 62439, 62437, 62642, 62640, 62634, 62643, 62645, 62632, 58242, 58308) | ТФЗМ 110Б-1 У1 | 14 шт. |
| Трансформатор тока (заводские номера: 10280, 10245, 10241) | ТФЗМ 110Б-Ш У1 | 3 шт. |
| Трансформатор тока (заводские номера: 10150, 10165, 10166, 9939, 10140, 10191, 11478, 11488, 11484, 10716, 10163, 9994, 10175) | ТФЗМ 110Б-1У У1 | 13 шт. |
| Трансформатор тока (заводские номера: 50159, 48660, 72750, 72755, 72752, 72746) | ТФЗМ 35А-У1 | 6 шт. |
| Паспорт | ТФЗМ 110Б-1 У1 | 14 экз. |
| Паспорт | ТФЗМ 110Б-Ш У1 | 3 экз. |
| Паспорт | ТФЗМ 110Б-1У У1 | 13 экз. |
| Паспорт | ТФЗМ 35А-У1 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
