| Номер в госреестре | 74034-19 |
| Наименование СИ | Трансформатор тока |
| Обозначение типа СИ | IMB 362 |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор тока IMB 362 (далее по тексту - трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформатора тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформатора тока представляет собой основание, в виде алюминиевого бака с сердечниками вторичной обмотки, и полимерный изолятор, смонтированный сверху бака. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены в коробке выводов на корпусе бака трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

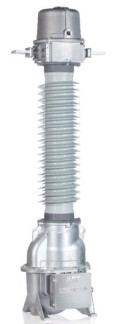

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 330 |
| Номинальный первичный ток 11ном., А | 2000 |
| Номинальный вторичный ток 12ном., А | 1 |
| Номинальная частота Гном., Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводской номера: 8640922) | IMB 362 | 1 шт. |
| Паспорт | IMB 362 | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформатору тока IMB 362
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
