Анализаторы качества электрической энергии Ресурс-PQA, 74037-19

74037-19
Анализаторы качества электрической энергии «Ресурс-PQA» (далее - приборы) предназначены для измерений показателей качества электрической энергии (ПКЭ) в соответствии с требованиями ГОСТ IEC 61000-4-30-2017 (класс А), ГОСТ 30804.4.30-2013 (класс A), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012 (класс F1),
Карточка СИ
Номер в госреестре 74037-19
Наименование СИ Анализаторы качества электрической энергии
Обозначение типа СИ Ресурс-PQA
Изготовитель Общество с ограниченной ответственностью "Научно-производственное предприятие "Энерготехника" (ООО "НПП "Энерготехника"), г. Пенза (срок свидетельства: 15.02.2029 г.). ООО "ЭРА", г. Пенза;ООО "НТП "Энергок
Год регистрации 2019
Срок свидетельства 15.02.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы качества электрической энергии «Ресурс-PQA» (далее - приборы) предназначены для измерений показателей качества электрической энергии (ПКЭ) в соответствии с требованиями ГОСТ IEC 61000-4-30-2017 (класс А), ГОСТ 30804.4.30-2013 (класс A), ГОСТ 30804.4.7-2013    (класс I),    ГОСТ Р 51317.4.15-2012    (класс F1),

ГОСТ 32144-2013, ГОСТ 33073-2014, параметров напряжения и силы электрического тока, углов фазовых сдвигов, электрической мощности и энергии в трёхфазных и однофазных электрических сетях переменного тока частотой 50 Гц.

Описание

Принцип действия измерительной части приборов основан на предварительном масштабировании входных сигналов напряжения и силы электрического тока с последующими преобразованиями их в цифровой код и расчёте измеряемых параметров с помощью цифровой обработки сигналов, основанной на фильтрации, передискретизации и преобразованиях Фурье.

Результаты измерений отображаются на экране приборов (для приборов соответствующих модификаций), сохраняются в энергонезависимой памяти и передаются через интерфейсы передачи данных приборов (Ethernet, USB, Wi-Fi).

Приборы имеют устройство для отсчёта текущего времени (внутренние часы) для обеспечения связи (синхронизации) результатов измерений с текущим временем. Приборы обеспечивают синхронизацию времени внутренних часов с национальной шкалой координированного времени Российской Федерации UTC (SU) с помощью встроенного устройства синхронизации времени или внешнего сервера точного времени.

Приборы имеют моноблочную конструкцию переносного исполнения и комплектуются измерительными преобразователями тока (разъёмными трансформаторами тока).

На лицевой панели приборов соответствующих модификаций расположены экран для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов и отображением результатов измерений на экране. При отсутствии экрана и клавиатуры управление работой приборов и отображение результатов измерений осуществляется с помощью внешнего компьютера через веб-интерфейс.

Приборы имеют четыре измерительных входа напряжения и один общий измерительный вход, с помощью которых измеряются параметры трёх фазных напряжений, трёх междуфазных напряжений и дополнительного напряжения (между нейтральным проводом и проводом защитного заземления), а также четыре измерительных входа силы тока для подключения измерительных преобразователей тока, расположенные, в зависимости от модификации, в нижней части корпуса приборов или на задней панели приборов.

Разъёмы интерфейсов Ethernet, USB, USB OTG, разъёмы для подключения внешней антенны устройства синхронизации времени, разъём SD-карты, вход электропитания и импульсные входы (порт расширения) расположены, в зависимости от модификации, на правой и левой боковых панелях приборов или передней и задней панелях приборов. На задней или нижней (в зависимости от модификации) панели приборов находится отсек для аккумуляторов.

Конструкция приборов предусматривает возможность установки двух независимых пломб, предотвращающих доступ к внутренним функциональным узлам приборов.

Приборы имеют несколько модификаций, отличающихся конструктивным исполнением, диапазоном измерений силы тока (номинальным значением измеряемой силы тока), видом применяемых измерительных преобразователей тока, значениями пределов допускаемых погрешностей (классом точности применяемых измерительных преобразователей тока), наличием или отсутствием функции измерения параметров импульсов напряжения, объёмом внутренней памяти для хранения результатов измерений, наличием или отсутствием интерфейса Wi-Fi.

«Ресурс-РОЛ-Х-Х Х Х-(Х)Х Х:Х»

Обозначение типа приборов_

Конструктивное исполнение:

M - с экраном и клавиатурой;

L - без экрана и клавиатуры._

Объём внутренней памяти для хранения результатов измерений:

32 - 32 Гбайт;

64 - 64 Гбайт;

128 - 128 Гбайт;

256 - 256 Гбайт._

Условное обозначение наличия функции измерения параметров импульсов напряжения:

Нет символа - без измерения параметров импульсов напряжения;

I - измерение параметров импульсов напряжения._

Условное обозначение наличия интерфейса Wi-Fi:

Нет символа - без интерфейса Wi-Fi;

W - с интерфейсом Wi-Fi.

Количество (1, 2, 3, 4) и вид измерительных преобразователей тока:

C - разъёмные трансформаторы тока (токоизмерительные клещи);

CF - гибкие разъёмные трансформаторы тока._

Номинальное значение силы тока в амперах: 5; 10; 50; 100; 500;

1000; 3000; 6000.___

Класс точности измерительных преобразователей тока:

0,2;

0,5;

1,0._

Пр имечания

1    При комплектации несколькими различными комплектами измерительных преобразователей тока в обозначении модификации указываются количество и вид измерительных преобразователей тока, номинальное значение силы тока и класс точности для каждого из комплектов (например, «Ресурс-PQA-M-64IW-(3)C5:0,2-(4)CF3000:1,0»).

2    При комплектации измерительными преобразователями тока, имеющими несколько диапазонов измерений, в обозначении модификации через точку с запятой указываются номинальные значения силы тока, соответствующие всем диапазонам измерений (например, «Ре-сурс-РОЛ-М^Ш-ДО 10;100; 1000:0,2»).

3    Значения пределов допускаемых погрешностей для измерительных преобразователей для соответствующего класса точности представлены в таблице 2.

Далее в настоящем документе используется сокращённое обозначение модификаций приборов с указанием обозначения типа приборов (Ресурс-РОЛ) и конструктивного исполнения (M или L).

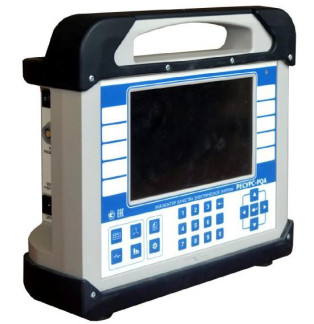

Общий вид приборов представлен на рисунках 1 и 2.

Схема пломбировки приборов от несанкционированного доступа представлена на рисунках 3 и 4.

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы организации, осуществляющей поверку. Пломбирование осуществляется при помощи мастики, пломбы устанавливаются на винты крепления на задней панели приборов.

Рисунок 3 - Схема пломбировки от несанкционированного доступа приборов модификации

«Ресурс-PQA-M»

г ■a*L^

. •

а

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы организации, осуществляющей поверку.

Пломбирование осуществляется при помощи мастики, пломбы устанавливаются на винты крепления на верхней панели приборов. Прибор показан со снятыми защитными накладками.

Рисунок 4 - Схема пломбировки от несанкционированного доступа приборов модификации

«Ресурс-PQA-L»

Программное обеспечение

Приборы имеют встроенное программное обеспечение (далее по тексту - ПО), которое обеспечивает управление работой всех модулей приборов, получение и обработку результатов измерений, представление результатов измерений на экране приборов или внешних устройств, обеспечение связи с внешними устройствами.

ПО приборов состоит из двух взаимодействующих модулей. Первый модуль реализует функции, связанные с вычислением значений измеряемых приборами параметров, и является метрологически значимой частью ПО (ПО измерительного модуля). Второй модуль обеспечивает интерфейс пользователя.

ПО модификации приборов с функцией измерения параметров импульсов напряжения (в обозначении модификации указывается символ «I») содержит дополнительный (третий) модуль, являющийся метрологически значимой частью ПО (ПО модуля измерения импульсов).

Метрологические характеристики приборов нормированы с учётом влияния ПО.

Идентификационные данные метрологически значимой части ПО приборов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО измерительного модуля

ПО модуля измерения импульсов

Идентификационное наименование ПО

pqa.ldr

IMP AMP.bin

Номер версии (идентификационный номер) ПО

0.2.4.47

2.7.0.0

Цифровой идентификатор ПО

9a61dc98ff5e66f14cda7

d162977c571

13fff109399529322790

2b854f5493f1

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное среднеквадратическое значение фазного (междуфазного) напряжения переменного тока ином, В

100^л/3 (100); 110/ л/3 (110); 120/73 (120); 127/л/э (127);

200/V3 (200); 220/ S (220);

230/V3 (230); 220 (220-л/3); 230 (230- V3 ); 240 (240- л/3)

Номинальное среднеквадратическое значение силы переменного тока /ном, А

Определяется измерительными преобразователями тока (токоизмерительными клещами и гибкими разъёмными трансформаторами тока), входящими в комплект поставки приборов, и составляет: 5; 10; 50; 100; 500; 1000; 3000; 6000

Максимальное среднеквадратическое значение силы переменного тока /макс, А, при:

-    /ном, равном 5, 10 А

-    /ном, равном 50, 100, 500, 1000, 3000, 6000 А

1,5-/ном

1,2-/ном

Номинальное значение частоты переменного тока _/ном, Гц

50

Диапазон измерений среднеквадр атического значения напряжения переменного тока U, В ^

от 0,°1- ином до 2,°- ином

Пределы допускаемой приведённой основной погрешности измерений среднеквадратического значения напряжения переменного тока, %2)

±0,1

Диапазон измерений отклонения напряжения переменного тока, %3)

от -90 до +50

Пределы допускаемой абсолютной основной погрешности измерений отклонения напряжения переменного тока, %

±0,1

Диапазон измерений отрицательного отклонения напряжения переменного тока, %

от 0 до 90

Пределы допускаемой абсолютной основной погрешности измерений отрицательного отклонения напряжения переменного тока, %

±0,1

Диапазон измерений положительного отклонения напряжения переменного тока, %

от 0 до 50

Пределы допускаемой абсолютной основной погрешности измерений положительного отклонения напряжения переменного тока, %

±0,1

Диапазон измерений частоты переменного тока f Гц

от 42,5 до 57,5

Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц

±0,01

Диапазон измерений отклонения частоты переменного тока, Гц

от -7,5 до +7,5

Пределы допускаемой абсолютной основной погрешности измерений отклонения частоты переменного тока, Гц

±0,01

Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности, %

от 0 до 20

Наименование характеристики

Значение

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности, %

±0,15

Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности, %

от 0 до 20

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности, %

±0,15

Диапазон измерений коэффициента искажения синусоидальности напряжения Ки (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), %

от 0,5 до 30

Пределы допускаемой погрешности измерений коэффициента искажения синусоидальности напряжения Ки (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), %, при:

-    Ки < ином/и(1) пределы допускаемой абсолютной погрешности

-    Ки > ином/и(1) пределы допускаемой относительной погрешности

±0,05-иШм/и(1)

±5,0

Диапазон измерений среднеквадратического значения гармонической составляющей напряжения U(n) (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы), В

от 0,°°Г ином до 0,3 ином

Пределы допускаемой погрешности измерений среднеквадратического значения гармонической составляющей напряжения U(n) (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы), %, при:

-    U(n) < 0,01- ином пределы допускаемой приведённой (к номинальному значению ином) погрешности

-    U(n) > 0,01-ином пределы допускаемой относительной погрешности

±0,05

±5,0

Диапазон измерений коэффициента гармонической составляющей напряжения Кщп) (коэффициент n-ой гармонической составляющей, коэффициент n-ой гармонической группы, коэффициент n-ой гармонической подгруппы), %

от 0,1 до 30

Пределы допускаемой погрешности измерений коэффициента гармонической составляющей напряжения Ku(n) (коэффициент n-ой гармонической составляющей, коэффициент n-ой гармонической группы, коэффициент n-ой гармонической подгруппы), %, при:

-    Код < ином/и(1) пределы допускаемой абсолютной погрешности

-    KU(n) > ином/и(1) пределы допускаемой относительной погрешности

±0,05-ином/и(1)

±5,0

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения Цщ (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы), В

от 0,°01' Цном до 0,3 Цном

Пределы допускаемой погрешности измерений среднеквадратического значения интергармонической составляющей напряжения Ui(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы), %, при:

-    Ui(h) < 0,01-ином пределы допускаемой приведённой (к номинальному значению ином) погрешности

-    Ui(h) > 0,01-ином пределы допускаемой относительной погрешности

±0,05

±5,0

Диапазон измерений коэффициента интергармонической составляющей напряжения Кщщ (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы), %

от 0,1 до 30

Пределы допускаемой погрешности измерений коэффициента интергармонической составляющей напряжения Кщи) (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы), %, при:

-    Кщи) < ином/Ц(1) пределы допускаемой абсолютной погрешности

-    Кщи) > ином/Ц(1) пределы допускаемой относительной погрешности

±0,05-ином/Ц(1)

±5,0

Диапазон измерений среднеквадратического значения напряжения информационных сигналов в электрических сетях Цис, В4)

от 0 до 0,3- Цном

Пределы допускаемой погрешности измерений среднеквадратического значения напряжения информационных сигналов в электрических сетях, %, при:

-    Цис < 0,03-Цном пределы допускаемой приведённой (к номинальному значению Цном) погрешности

-    иис > 0,03-Цном пределы допускаемой относительной погрешности

±0,15

±5,0

Диапазон измерений длительности провала напряжения, с

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с

±T (T = 1/f)

Диапазон измерений глубины провала и прерывания напряжения, %

от 10 до 100

Пределы допускаемой абсолютной основной погрешности измерений глубины провала и прерывания напряжения, %

±0,2

Диапазон измерений остаточного напряжения при провале и прерывании напряжения, В

от 0 до 0,9-Цном

Наименование характеристики

Значение

Пределы допускаемой приведённой (к номинальному значению ином) основной погрешности измерений остаточного напряжения при провале и прерывании напряжения, %

±0,2

Диапазон измерений длительности прерывания напряжения Д^пр, с

от 0 до 600

Пределы допускаемой абсолютной погрешности измерений длительности прерывания напряжения, с, при:

-    ДГпр от 0,02 с до 60 с включ.

-    ДГпр св. 60 с до 600 с включ.

±T (T = 1/f) ±(0,0001-Д^ + T) (T = 1/f)

Диапазон измерений длительности перенапряжения, с

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с

±T (T = 1/f)

Диапазон измерений коэффициента перенапряжения, отн. ед.

от 1,1 до 2,0

Пределы допускаемой абсолютной основной погрешности измерений коэффициента перенапряжения, отн. ед.

±0,002

Диапазон измерений максимального значения напряжения при перенапряжении, В

от 1,1-ином до 2,0'ином

Пределы допускаемой приведённой (к номинальному значению ином) основной погрешности измерений максимального значения напряжения при перенапряжении, %

±0,2

Диапазон измерений дозы фликера (кратковременной, длительной), отн. ед.

от 0,2 до 10

Пределы допускаемой погрешности измерений дозы фликера (кратковременной Pst, длительной Plt), %, при:

-    Pst > 1, Pit > 1 пределы допускаемой относительной погрешности

-    Pst < 1, Plt < 1 пределы допускаемой приведённой (к значению, равному 1) погрешности

±5

±5

Диапазон измерений амплитудного и максимального значений импульса напряжения, кВ5):

-    для импульсов положительной полярности

-    для импульсов отрицательной полярности

от 0,5 до 6 от -0,5 до -6

Пределы допускаемой относительной погрешности измерений амплитудного и максимального значений импульса напряжения, %5)

±10

Диапазон измерений длительности импульса напряжения t^ мкс5)

от 10 до 5000

Пределы допускаемой абсолютной погрешности измерений длительность импульса напряжения, мкс5)

±(0,1^ + 2,0)

Диапазон измерений максимального значения быстрого изменения напряжения Дитах и значения быстрого изменения напряжения Ди^, В, % от ином

от 0,01- ином до 0,5- ином6)

Пределы допускаемой приведённой (к номинальному значению ином) и абсолютной (для значений Дитах, Ди^, измеряемых в процентах от ином) основной погрешности измерений максимального значения быстрого изменения напряжения Дитах и значения быстрого изменения напряжения Ди^, %

±0,2

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения силы переменного тока / , А )

от 0,001/ном до /макс

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения силы переменного тока при 0,05/ном < / < /макс, %

±(0,1 + 5т)

5т = 0,2 (КТ 0,2) 5т = 0,4 (кт 0,5) 5т = 0,9 (КТ 1,0)

Пределы допускаемой приведённой (к номинальному значению /ном) основной погрешности измерений среднеквадратического значения силы переменного тока при

0,001/ном < / < 0,05/ном, %

±(0,005 + ут)

Ут = 0,010 (КТ 0,2) Ут = 0,020 (КТ 0,5) Ут = 0,045 (КТ 1,0)

Диапазон измерений коэффициента несимметрии токов по обратной последовательности, %

от 0 до 100

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов по обратной последовательности при 0,05 /ном < / < /макс, %

±(0,15 + Ат),

Ат = 0,15 (КТ 0,2) Ат = 0,35 (КТ 0,5) Ат = 0,85 (КТ 1,0)

Диапазон измерений коэффициента несимметрии токов по нулевой последовательности, %

от 0 до 100

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов по нулевой последовательности при 0,05/ном < / < /макс, %

±(0,15 + Ат),

Ат = 0,15 (КТ 0,2) Ат = 0,35 (КТ 0,5) Ат = 0,85 (КТ 1,0)

Диапазон измерений коэффициента искажения синусоидальности тока К (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), %

от 0,2 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента искажения синусоидальности тока К/ (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при К/ < 3 /ном//(1) и

0,05 /ном < / < -^акс %

±(0,1 + Ат)-/ном//(1)

Ат = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)

Пределы допускаемой относительной погрешности измерений коэффициента искажения синусоидальности тока K/ (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при

К/ — 3 /ном//(1) и 0,05 /ном < / < -^акс %

±(3,0 + 5т)

5т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)

Диапазон измерений среднеквадратического значения гармонической составляющей тока /„ (среднеквадратическое значение „-ой гармонической составляющей, среднеквадратическое значение „-ой гармонической группы, среднеквадратическое значение „-ой гармонической подгруппы), А

от 0,002/ном до (0,3 + 1,0/„)-/ном

Наименование характеристики

Значение

Пределы допускаемой приведённой (к номинальному значению /ном) погрешности измерений среднеквадратического значения гармонической составляющей тока /„ (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы) при /(„) < 0,03 /ном и 0,05 /ном £ / £ /макс, %

±(0,1 + Ут)

Ут = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)

Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока /„ (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение „-ой гармонической группы, среднеквадратическое значение „-ой гармонической подгруппы)

при /(„) > 0,03/ном и 0,05/ном £ £ /макс, %

±(3,0 + 5т)

5т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)

Диапазон измерений коэффициента гармонической составляющей тока К/(„) (коэффициент „-ой гармонической составляющей, коэффициент „-ой гармонической группы, коэффициент „-ой гармонической подгруппы) при 0,002/ном £ /(„) £ (0,3 + 1,0/„)-/ном, %

от 0,2 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока К/(„) (коэффициент „-ой гармонической составляющей, коэффициент „-ой гармонической группы, коэффициент „-ой гармонической подгруппы) при К/(„) < 3 /ном//(1) и

0,05 /ном £ £ /макс, %

±(0,1 + Ат)-/ном//(1)

Ат = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)

Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока Кд„) (коэффициент „-ой гармонической составляющей, коэффициент „-ой гармонической группы, коэффициент „-ой гармонической подгруппы) при Кщ > 3 /ном//(1) и

0,05 /ном £ / £ /макс, %

±(3,0 + 5т)

5т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)

Диапазон измерений среднеквадратического значения интергармонической составляющей тока /i(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы), А

от 0,002/ном до (0,3 + 0,5/И)-/ном

Пределы допускаемой приведённой (к номинальному значению /ном) погрешности измерений среднеквадратического значения интергармонической составляющей тока /i(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы) при /щ < 0,03 /ном и

0,05 /ном £ / £ /макс, %

±(0,1 + Ут)

Ут = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)

Пределы допускаемой относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока /щ (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы) при /i(h) > 0,03 /ном и 0,05 /ном £ / £ /макс, %

±(3,0 + 5т)

5т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)

Наименование характеристики

Значение

Диапазон измерений коэффициента интергармонической составляющей тока Квд (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы) при 0,002-/ном £ Ii(h) £ (0,3 + 0,5/h)•/ном, %

от 0,2 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента интергармонической составляющей тока Квд (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы) при Kii(h) < 37ном//(1) и 0,05 /ном £ I £ /макс, %

±(0,1 + Дг^/ном//^)

Ат = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)

Пределы допускаемой относительной погрешности измерений коэффициента интергармонической составляющей тока KIi(h) (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы) при Kii(h) > 3 /ном//(1) и 0,05 /ном £ I £ /макс, %

±(3,0 + 5т)

5т = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)

Диапазон измерений угла фазового сдвига между напряжениями основной частоты, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями основной частоты при 0,8-иШм £ и £ 1,5-иШм, градус

±0,1

Диапазон измерений угла фазового сдвига между токами основной частоты, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при

0,05 /ном £ 1 £ /макс градус

±(0,1 + Ат)

Ат = 0,3 (КТ 0,2) Ат = 0,9 (КТ 0,5) Ат = 1,9 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при 0,01/ном £ I < 0,05 /ном, градус

±(0,2 + Ат)

Ат = 0,8 (КТ 0,2) Ат = 1,8 (КТ 0,5) Ат = 3,8 (КТ 1,0)

Диапазон измерений у гла фазового сдвига между напряжением и током, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при

0,05 /ном £ / £ Iмакс, 0,8 ином £ и £ 1,5 Uном, Градус

±(0,1 + Ат)

Ат = 0,1 (КТ 0,2) Ат = 0,4 (КТ 0,5) Ат = 0,9 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при

0,01/ном £ / < 0,05 •IHOM, 0,8• ином £ и £ 1,5• Uном, Градус

±(0,2 + Ат)

Ат = 0,3 (КТ 0,2) Ат = 0,8 (КТ 0,5) Ат = 1,8 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при

0,01/ном £ / £ Iмакс, 0,01• ином £ и< 0,8• Uном, градус

±(1,0 + Ат)

Ат = 2,0 (КТ 0,2) Ат = 2,0 (КТ 0,5) Ат = 4,0 (КТ 1,0)

Наименование характеристики

Значение

Диапазон измерений угла фазового сдвига между „-ми гармоническими составляющими напряжения и тока, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между „-ми гармоническими составляющими напряжения и тока при /„ > 0,01/ном, U(n) > 0,05- ином, градус

±(1,0 + Ат)

Ат = 2,0 (КТ 0,2) Ат = 4,0 (КТ 0,5) Ат = 9,0 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между „-ми гармоническими составляющими напряжения и тока при /„ > 0,005 /ном, U(n) > 0,01- ином, градус

±(2,0 + Ат)

Ат = 3,0 (КТ 0,2) Ат = 8,0 (КТ 0,5) Ат = 13,0 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между „-ми гармоническими составляющими напряжения и тока при /„ > 0,002/ном, U(„) > 0,002- Ццом, градус

±(5,0 + Ат)

Ат = 5,0 (КТ 0,2) Ат = 15,0 (КТ 0,5) Ат = 25,0 (КТ 1,0)

Диапазон измерений угла начального фазового сдвига „-ой гармонической составляющей напряжения, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла начального фазового сдвига „-ой гармонической составляющей напряжения, градус:

-    при U(„) > 0,05-ином

-    при 0,01-- ином < U(„) < 0,05- ином

-    при 0,002 ином < U(„) < 0,01-- ином

±3,0

±5,0

±10,0

Диапазон измерений коэффициента мощности Кр (КР = P/S), отн. ед.

от -1 до +1

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0,8-U^ < U < 1,2-U^,

0,05/ном < / < /макс, отн. ед.

±(0,005 + Ат)

Ат = 0,005 (КТ 0,2) Ат = 0,010 (КТ 0,5) Ат = 0,020 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0,8-U^ < U < 1,2-U^, 0,01/ном < / < 0,05/ном, отн. ед.

±(0,01 + Ат)

Ат = 0,01 (КТ 0,2) Ат = 0,02 (КТ 0,5) Ат = 0,04 (КТ 1,0)

Диапазон измерений активной электрической мощности P, Вт 9)

от а^ном до 1,2-Uном, от 0,01/ном до -^ак^

0 < |Кр| < 1

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,05 /ном < / < /макс, 0,8 < |Кр| < 1, %:

а)    для трёхфазной мощности при симметричной нагрузке;

б)    для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а)    ±(0,2 + 5т)

б)    ±(0,3 + 5т) 5т = 0,3 (КТ 0,2) 5т = 0,8 (КТ 0,5) 5т = 1,8 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,01/ном < / < 0,05/ном, 0,8 < |Кр| < 1, %:

а)    для трёхфазной мощности при симметричной нагрузке;

б)    для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а)    ±(0,4 + 5т)

б)    ±(0,6 + 5т) 5т = 0,6 (КТ 0,2) 5т = 1,1 (КТ 0,5) 5т = 2,1 (КТ 1,0)

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при

0,1/ном £ / £ Iмакс, 0,5 £ \Кр\ £ 0,8, %:

а)    для трёхфазной мощности при симметричной нагрузке;

б)    для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а)    ±(0,2 + 5т)

б)    ±(0,3 + 5т) 5т = 0,4 (КТ 0,2) 5т = 0,8 (КТ 0,5) 5т = 1,8 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,02/ном £ / < 0,1/ном, 0,5 £ \Кр\ £ 0,8, %:

а)    для трёхфазной мощности при симметричной нагрузке;

б)    для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а)    ±(0,5 + 5т)

б)    ±(0,7 + 5т) 5т = 0,5 (КТ 0,2) 5т = 1,0 (КТ 0,5) 5т = 2,0 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при

0,Мном £ / £ /макс, 0,25 £ \Кр\ < 0,5, %:

а)    для трёхфазной мощности при симметричной нагрузке;

б)    для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а)    ±(0,5 + 5т)

б)    ±(0,7 + 5т) 5т = 0,5 (КТ 0,2) 5т = 1,5 (КТ 0,5) 5т = 3,5 (КТ 1,0)

Пределы допускаемой приведённой (к значению £ном; для однофазной мощности £ном = ином /ном, для трёхфазной мощности £ном = 3ином/ном) основной погрешности измерений активной электрической мощности при

0,1/ном £ / £ /макс, \Кр\ < 0,25, %

а) ±(0,02 + ут) Ут = 0,03 (КТ 0,2) Ут = 0,05 (КТ 0,5) Ут = 0,08 (КТ 1,0)

Диапазон измерений активной электрической мощности обратной последовательности, Вт

от 0,001^ном до 0,1^ном, при

^ном = 3 ^Люм-^ном

Пределы допускаемой приведённой (к значению 5ном = 3ином/ном) основной погрешности измерений активной электрической мощности обратной последовательности, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,05 (кт 0,5) Ут = 0,08 (КТ 1,0)

Диапазон измерений активной электрической мощности нулевой последовательности, Вт

от 0,001^ном до при

^ном = 3 ^Люм-^ном

Пределы допускаемой приведённой (к значению 5ном = 3ином/ном) основной погрешности измерений активной электрической мощности нулевой последовательности, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,05 (кт 0,5) Ут = 0,08 (КТ 1,0)

Диапазон измерений активной электрической мощности n-ой гармонической составляющей, Вт

от 0,001-£ном до 0,ГSHOM,

для однофазной мощности:

^ном = ^Люм-^ном для трёхфазной мощности:

^ном = 3 ^Люм^ном

Пределы допускаемой приведённой (к значению £ном; для однофазной мощности £ном = ином /ном, для трёхфазной мощности £ном = 3ином/ном) основной погрешности измерений активной электрической мощности n-ой гармонической составляющей, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,08 (кт 0,5) Ут = 0,18 (КТ 1,0)

Наименование характеристики

Значение

Диапазон измерений реактивной электрической мощности Q, вар10

от а^ном до ^^ном от 0,02-/ном до /макс,

0 < |KQ| < 1

(KQ = Q/S)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,05 /ном < /< /макс, 0,8 < Кб| < 1, %

±(0,5 + 5т)

5т = 0,5 (КТ 0,2) 5т = 1,5 (КТ 0,5) 5т = 2,5 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при

0,02/ном < / < 0,05/ном, 0,8 < |^| < 1, %

±(0,75 + 5т)

5т = 0,75 (КТ 0,2) 5т = 1,75 (КТ 0,5) 5т = 3,25 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при

0,1/ном < / < /макс, 0,5 < |^| < 0,8, %

±(0,5 + 5т)

5т = 0,5 (КТ 0,2) 5т = 1,5 (КТ 0,5) 5т = 2,5 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при

0,05/ном < / < 0,1/ном, 0,5 < |^| < 0,8, %

±(0,75 + 5т)

5т = 0,75 (КТ 0,2) 5т = 1,75 (КТ 0,5) 5т = 3,25 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,1-/ном < / < /макс, 0,25 < |^| < 0,5, %

±(0,75 + 5т)

5т = 0,75 (КТ 0,2) 5т = 1,75 (КТ 0,5) 5т = 3,25 (КТ 1,0)

Пределы допускаемой приведённой (к значению Яном; для однофазной мощности Яном = U^-/^, для трёхфазной мощности Яном = 3-^^-/^) основной погрешности измерений реактивной электрической мощности

при 0,1/ном < / < /макс, |^| < 0,25, %

±(0,1 + Ут)

Ут = 0,1 (КТ 0,2) Ут = 0,3 (КТ 0,5) Ут = 0,6 (КТ 1,0)

Диапазон измерений реактивной электрической мощности обратной последовательности, вар

от 0,001-^ном до 0,1-Яном, при

^ном = 3- ^Люм^ном

Пределы допускаемой приведённой (к значению Яном = 3-^^-/^) основной погрешности измерений реактивной электрической мощности обратной последовательности, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,05 (КТ 0,5) Ут = 0,08 (КТ 1,0)

Диапазон измерений реактивной электрической мощности нулевой последовательности, вар

от 0,001-Яном до 0,1-Яном, при Яном = 3- ^Люм^ном

Пределы допускаемой приведённой (к значению Яном = 3-Ujkm-^cm) основной погрешности измерений реактивной электрической мощности нулевой последовательности, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,05 (кт 0,5) Ут = 0,08 (КТ 1,0)

Диапазон измерений реактивной электрической мощности „-ой гармонической составляющей, вар

от 0,001Яном до 0,1-Яном,

для однофазной мощности:

Яном = ^Люм^ном

для трёхфазной мощности:

Яном = 3- ^Люм^ном

Наименование характеристики

Значение

Пределы допускаемой приведённой (к значению £ном; для однофазной мощности £ном = ином /ном, для трёхфазной мощности £ном = 3ином/ном) основной погрешности измерений реактивной электрической мощности „-ой гармонической составляющей, %

±(0,02 + ут)

Ут = 0,03 (КТ 0,2) Ут = 0,08 (КТ 0,5) Ут = 0,18 (КТ 1,0)

Диапазон измерений полной электрической мощности S, В-А11)

от 0,001^ном до 1,2 ином^/макс (от 0,01Цном до 1,2•Uном, от 0,01/ном до /макс),

для однофазной мощности:

^ном = ^Люм-^ном для трёхфазной мощности:

^ном = 3 Uном•/ном

Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05 /ном < / < /макс, 0,8- Цном < U < 1,2‘ Цном, %

±(0,2 + 5т)

5т = 0,3 (КТ 0,2) 5т = 0,8 (КТ 0,5) 5т = 1,8 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,01-/ном < / < 0,05 -/ном, 0,8- ином < U < 1,2- Цном, %

±(0,4 + 5т)

5т = 0,6 (КТ 0,2) 5т = 1,1 (КТ 0,5) 5т = 2,1 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05/ном < / < /макс, 0,01-Цном < U < 0,8'Цном, %

±(2,0 + 5т)

5т = 2,0 (КТ 0,2) 5т = 4,0 (КТ 0,5) 5т = 8,0 (КТ 1,0)

Диапазон измерений полной электрической мощности обратной последовательности, В-А

от 0,001^ном до 0,1^ном, при

^ном = 3 ^Люм-^ном

Пределы допускаемой приведённой (к значению S^ = 3 ином /ном) основной погрешности измерений полной электрической мощности обратной последовательности, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,05 (кт 0,5) Ут = 0,08 (КТ 1,0)

Диапазон измерений полной электрической мощности нулевой последовательности, В-А

от 0,001^ном до 0,1^ном, при

^ном = 3 ^Люм-^ном

Пределы допускаемой приведённой (к значению S^ = 3 ином /ном) основной погрешности измерений полной электрической мощности нулевой последовательности, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,05 (КТ 0,5) Ут = 0,08 (КТ 1,0)

Диапазон измерений полной электрической мощности „-ой гармонической составляющей, В • А

от 0,001^ном до 0,1• Sном,

для однофазной мощности:

^ном = ^Люм-^ном для трёхфазной мощности:

^ном = 3 ^Люм^ном

Пределы допускаемой приведённой (к значению S^; для однофазной мощности S^ = ином /ном, для трёхфазной мощности Skm = 3ином/ном) основной погрешности измерений полной электрической мощности „-ой гармонической составляющей, %

±(0,02 + Ут)

Ут = 0,03 (КТ 0,2) Ут = 0,08 (кт 0,5) Ут = 0,18 (КТ 1,0)

Наименование характеристики

Значение

Диапазон измерений активной электрической энергии, кВтч12)

от 0,8• ином до 1,2• Uном, от 0,01/ном до Iмакс,

0,25 £ \Кр\ £ 1

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,05 /ном £ / £ /макс, 0,8 < Кр\ £ 1, %:

а)    при симметричной нагрузке;

б)    при однофазной нагрузке

а)    ±(0,2 + 5т)

б)    ±(0,3 + 5т) 5т = 0,3 (КТ 0,2) 5т = 0,8 (КТ 0,5) 5т = 1,8 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,01/ном < / < 0,05/ном, 0,8 < \Кр\ £ 1, %:

а)    при симметричной нагрузке;

б)    при однофазной нагрузке

а)    ±(0,4 + 5т)

б)    ±(0,6 + 5т) 5т = 0,6 (КТ 0,2) 5т = 1,1 (КТ 0,5) 5т = 2,1 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,1/ном £ / £ /макс, 0,5 £ \Кр\ £ 0,8, %:

а)    при симметричной нагрузке;

б)    при однофазной нагрузке

а)    ±(0,2 + 5т)

б)    ±(0,3 + 5т) 5т = 0,4 (КТ 0,2) 5т = 0,8 (КТ 0,5) 5т = 1,8 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,02/ном £ / < 0,1/ном, 0,5 £ \Кр\ £ 0,8, %:

а)    при симметричной нагрузке;

б)    при однофазной нагрузке

а)    ±(0,5 + 5т)

б)    ±(0,7 + 5т) 5т = 0,5 (КТ 0,2) 5т = 1,0 (КТ 0,5) 5т = 2,0 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при

0,Мном £ / £ /макс, 0,25 £ \Кр\ < 0,5, %:

а)    при симметричной нагрузке;

б)    при однофазной нагрузке

а)    ±(0,5 + 5т)

б)    ±(0,7 + 5т) 5т = 0,5 (КТ 0,2) 5т = 1,5 (КТ 0,5) 5т = 3,5 (КТ 1,0)

Диапазон измерений реактивной электрической энергии, кварч13)

от 0,8-ином до ^^ном, от а^-Тном до Iмакс, 0,25 £ \Ке\ £ 1 (Ko = Q/S)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05 /ном £ / £ /макс, 0,8 < Кб! £ 1, %

±(0,5 + 5т)

5т = 0,5 (КТ 0,2) 5т = 1,5 (КТ 0,5) 5т = 2,5 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,02 /ном £ / < 0,05 /ном, 0,8 < Кб! £ 1, %

±(0,75 + 5т)

5т = 0,75 (КТ 0,2) 5т = 1,75 (КТ 0,5) 5т = 3,25 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при

0,1/ном £ / £ /макс, 0,5 £ \Кб\ £ 0,8, %

±(0,5 + 5т)

5т = 0,5 (КТ 0,2) 5т = 1,5 (КТ 0,5) 5т = 2,5 (КТ 1,0)

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05/ном < / < 0,1/ном, 0,5 < |^| < 0,8, %

±(0,75 + 5т)

5т = 0,75 (КТ 0,2) 5т = 1,75 (КТ 0,5) 5т = 3,25 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,1-/ном < / < /макс, 0,25 < |^| < 0,5, %

±(0,75 + 5т)

5т = 0,75 (КТ 0,2) 5т = 1,75 (КТ 0,5) 5т = 3,25 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений текущего времени по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» при наличии синхронизации, с

±0,02

Пределы допускаемой относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)», отн. ед. (с/сут)

±11,5-10-6 (±1)

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С при измерении ПКЭ, параметров напряжения переменного тока, силы переменного тока, электрических мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении параметров силы переменного тока, электрической мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от составляющей абсолютной (Ат), относительной (5т) или приведённой (Ут) погрешности, зависящей от класса точности применяемых измерительных преобразователей тока

0,5

Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении угла фазового сдвига между токами основной частоты, угла фазового сдвига между напряжением и током, угла фазового сдвига между „-ми гармоническими составляющими напряжения и тока, в долях от составляющей абсолютной погрешности, зависящей от класса точности применяемых измерительных преобразователей тока, Ат

0,5

1)    Среднеквадратическое значение напряжения переменного тока с учётом гармоник, интергармоник и информационных сигналов в электрических сетях U, среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения прямой последовательности U1, среднеквадратическое значение напряжения обратной последовательности U2, среднеквадратическое значение напряжения нулевой последовательности U0.

2)    В диапазоне значений от 0,01- U^ до 1,5- U^ включительно установлена приведённая погрешность по отношению к номинальному значению U^, в диапазоне значений свыше 1,5^^ до 2,0^^ - приведённая погрешность по отношению к верхнему значению диапазона измерений (2,0^^).

3)    Отклонение среднеквадратического значения напряжения основной частоты (установившееся отклонение напряжения) 5U(1), отклонение среднеквадратического значения напряжения прямой последовательности 5U1 и отклонение среднеквадратического значения напряжения с учётом гармоник, интергармоник и информационных сигналов в электрических сетях 5U от номинального или согласованного значения по    ГОСТ 32144-2013.

4)    Для информационных сигналов частотой_/ис: 0 < f(с < 50 /

5)    Только для модификаций с функцией измерения параметров импульсов напряжения (в обозначении модификации указывается символ «I»).

6)    При установленном минимальном пороговом значении провала напряжения (50 % Ujkm) или максимальном пороговом значении перенапряжения (150 % U^). Верхнее значение диапазона измерений AUmax, AUSS определяется установленными пороговыми значениями провала напряжения и перенапряжения.

7)    Среднеквадратическое значение силы переменного тока с учётом гармоник, интергармоник и информационных сигналов в электрических сетях /, среднеквадратическое значение силы тока основной частоты /(1), среднеквадратическое значение силы тока прямой последовательности /1, среднеквадратическое значение силы тока обратной последовательности /2, среднеквадратическое значение силы тока нулевой последовательности /0.

8)    Угол фазового сдвига между напряжением и током основной частоты фщ1), напряжением и током прямой последовательности фш, напряжением и током обратной последовательности jU/2, напряжением и током нулевой последовательности jUi0.

9)    Активная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей Р, активная электрическая мощность основной частоты P(1) и активная электрическая мощность прямой последовательности Р1.

10)    Реактивная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей Q, рассчитываемая по формуле Q = VS2 - Р2 ; реактивная электрическая мощность основной частоты Q(1), рассчитываемая по формуле Q(1) = U(1)-/(1)-sinjU/(1); и реактивная электрическая мощность прямой последовательности Q1.

11)    Полная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей S, полная электрическая мощность основной частоты S(1) и полная электрическая мощность прямой последовательности S1.

12)    Активная электрическая энергия, активная электрическая энергия основной частоты и активная электрическая энергия прямой последовательности.

13)    Реактивная электрическая энергия (для реактивной электрической мощности,

рассчитываемой по формуле Q = V S2 - Р2 ), реактивная электрическая энергия основной частоты и реактивная электрическая энергия прямой последовательности._

Пр имечания

1    Измеряемые ПКЭ и параметры напряжения относятся к фазным и междуфазным напряжениям, а также к дополнительному напряжению (между нейтральным проводом и проводом защитного заземления).

2    Измеряемые параметры электрической мощности, кроме электрических мощностей прямой, обратной и нулевой последовательностей, относятся к однофазным и трёхфазным мощностям, измеряемые коэффициенты мощности - к однофазным и трёхфазным коэффициентам мощности.

3    Электрические мощности прямой, обратной и нулевой последовательностей относятся к трёхфазным электрическим мощностям.

4    Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении ПКЭ и параметров напряжения установлены для наибольшего из диапазонов значений влияющих величин, приведённых в ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017, если не указано иное.

5    Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении параметров силы тока, углов фазовых сдвигов, электрической мощности и электрической энергии установлены для диапазонов значений влияющих величин, равных диапазонам измерений соответствующих измеряемых параметров, если не указано иное.

6    В данной таблице используются следующие обозначения метрологических характеристик:

Ат, 5т, Ут - составляющая абсолютной, относительной и приведённой погрешности соответственно, зависящая от класса точности применяемых измерительных преобразователей тока;

КТ - класс точности измерительных преобразователей тока, входящих в комплект поставки.

7    Метрологические характеристики приборов, относящиеся к измерениям гармонических и интергармонических составляющих, установлены для гармонических и интергармонических составляющих порядков „ от 2 до 50 и h от 1 до 50 соответственно._

Расчёт значений ПКЭ, параметров напряжения и силы электрического тока, электрической мощности и углов фазовых сдвигов производится по формулам, приведённым в ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013, ГОСТ Р 51317.4.152012, ГОСТ Р 8.655-2009, а также по формулам, приведённым в таблице 3 (для параметров, формулы для расчёта которых не установлены в указанных стандартах и не приведены в таблице 2).

Таблица 3 - Формулы для расчёта измеряемых параметров

Наименование измеряемого параметра

Обозна

чение

пара

метра

Единица

измере

ния

Формула для расчёта параметра

Коэффициент „-ой гармонической составляющей напряжения

KUH(„)

%

UH( )

KUH () = H ) ■100,

UH („) U U (1)

где Uh(„) - среднеквадратическое значение „-ой гармонической составляющей напряжения

Наименование измеряемого параметра

Обозна

чение

пара

метра

Единица

измере

ния

Формула для расчёта параметра

Коэффициент n-ой гармонической группы напряжения

KUg(n)

%

и()

KU ( ) = g(n)-100,

Щп) и Ug(1

где Ug(n) - среднеквадратическое значение n-ой гармонической группы напряжения

Коэффициент n-ой гармонической подгруппы напряжения

KUsg(n)

%

и ( )

KU ()= sg(n)4M,

Usg (n) ТТ ’

(1)

где Usg(n) - среднеквадратическое значение n-ой гармонической подгруппы напряжения

Коэффициент h-ой интергармонической группы напряжения

KUig(h)

%

и. (h)

Ku (h)= ig(h) ^100,

Uig (h) и

um

где Uig(h) - среднеквадратическое значение h-ой интергармонической группы напряжения

Коэффициент h-ой интергармонической центрированной подгруппы напряжения

KIJisg(h)

%

и■ (h)

KU, (h) = isg(aUm,

Uisg (h) TT ’

U (1)

где Uisg(h) - среднеквадратическое значение h-ой интергармонической центрированной подгруппы напряжения

Глубина провала и прерывания напряжения

5Ц,

%

5U = и°п " Ures 100, п U

оп

где иоп - значение опорного напряжения, в качестве которого используется номинальное (согласованное) значение напряжения ином или скользящее опорное напряжение сравнения, определённое по ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017;

Ures - остаточное напряжение при провале и прерывании напряжения

Коэффициент перенапряжения K^if

-^Лери

отн. ед.

K = ипер пер U и 5 оп

где ипер - максимальное значение напряжения при перенапряжении

Коэффициент несим-метрии токов по обратной последовательности

К2/

%

К2 / = /2 100

2/ /1

Коэффициент несим-метрии токов по нулевой последовательности

К0/

%

К0/ = /0 100

0/ /1

Наименование измеряемого параметра

Обозна

чение

пара

метра

Единица

измере

ния

Формула для расчёта параметра

Коэффициент „-ой гармонической составляющей тока

KJH(n)

%

KH( ) = Ih(„) -100,

jH („) Т 5 j(1)

где /H(„) - среднеквадратическое значение „-ой гармонической составляющей тока

Коэффициент „-ой гармонической группы тока

KIg(„)

%

Kj( ) = Ig(„) -100,

jg(„) т ’ jg(1)

где /g(„) - среднеквадратическое значение „-ой гармонической группы тока

Коэффициент „-ой гармонической подгруппы тока

KIsg(„)

%

K, () = /sg(„)-100,

hg(„) Т ’ sg(1)

где /sg(„) - среднеквадратическое значение „-ой гармонической подгруппы тока

Коэффициент h-ой интергармонической группы тока

%

K/g(h) = IjfL ■100.

j (1)

где /ig(h) - среднеквадратическое значение h-ой интергармонической группы тока

Коэффициент h-ой интергармонической центрированной подгруппы тока

KIisg(h)

%

Kjisg(h) = JfL ■100, j(1)

где /isg(h) - среднеквадратическое значение h-ой интергармонической центрированной подгруппы тока

Активная трёхфазная электрическая мощность прямой последовательности

Р1

Вт

P1 = 3-U1-/1-COS фШ

Активная трёхфазная электрическая мощность обратной последовательности

Р2

Вт

P2 = 3-U2/2COS jUI2

Активная трёхфазная электрическая мощность нулевой последовательности

Р0

Вт

P0 = 3-U0-/0-COS jUJ0

Реактивная трёхфазная электрическая мощность прямой последовательности

Q1

вар

Q1 = 3-U1-/1-sin jU/1

Наименование измеряемого параметра

Обозна

чение

пара

метра

Единица

измере

ния

Формула для расчёта параметра

Реактивная трёхфазная электрическая мощность обратной последовательности

Q2

вар

Q2 = 3U2/2sin jU/2

Реактивная трёхфазная электрическая мощность нулевой последовательности

Q0

вар

Q0 = 3•Uo•/o• sin jU/0

Полная трёхфазная электрическая мощность прямой последовательности

S1

ВА

S1 = 3Uv/1

Полная трёхфазная электрическая мощность обратной последовательности

S2

ВА

S2 = 3U2/2

Полная трёхфазная электрическая мощность нулевой последовательности

S0

ВА

S0 = 3•Uo•/o

Активная фазная электрическая мощность „-ой гармонической составляющей

Р(„)

Вт

P(„) UH(ri)'/H(ri)'cos фU/(r),

где фщ„) - угол фазового сдвига между „-ми гармоническими составляющими напряжения и тока

Активная трёхфазная электрическая мощность „-ой гармонической составляющей

Р (ri)ABC

Вт

P(„)ABC = Р(„) A + Р(„) B + Р(„) C, где Р(„) а, Р(„) В, Р(„) с - активные фазные электрические мощности „-ой гармонической составляющей

Реактивная фазная электрическая мощность „-ой гармонической составляющей

Q(„)

вар

Q(„) = Uн(r)•/н(r)•sin фu/(r)

Реактивная трёхфазная электрическая мощность „-ой гармонической составляющей

Q(„)ABC

вар

Q(„)ABC = Q(„) A + Q(„) B + Q(„) C,

где Q(„) А, Q(„) В, Q(„) с - реактивные фазные электрические мощности „-ой гармонической составляющей

Полная фазная электрическая мощность „-ой гармонической составляющей

S(„)

ВА

S(„) = ^(„У^^)

Полная трёхфазная электрическая мощность „-ой гармонической составляющей

S(„)ABC

ВА

S(ri)ABC S(„) A + S(„) B + S(„) C-,

где S(„)a, S(„) B, S(„) с - полные фазные электрические мощности „-ой гармонической составляющей

Наименование измеряемого параметра

Обозна

чение

пара

метра

Единица

измере

ния

Формула для расчёта параметра

Трёхфазная полная электрическая мощность

Se

ВА

Se = 3Ue/e

В трёхфазной четырёхпроводной схеме:

Ue =\ /е =^'

В трёх

Ue Ч

3 • (Ua + UB + UC)+uIb+ulc+u'Ca

18 ’

/2 + /2 + /2 + /2

A B C N

3

фазной трёхпроводной схеме:

uAb+u2Bc+u2Ca . I/A+/B + /C

9 ; e V 3

Трёхфазный коэффициент мощности

Ке

отн. ед.

P

V ABC e = Se ’

где PABC - активная трёхфазная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей

Коэффициент мощности прямой последовательности

К1

отн. ед.

к, = P

s,

Электрическая мощность искажений фазного тока

D/

вар

D = s - /™

D/ = S(i) / ’

1 (1)

где S(,) - полная фазная электрическая мощность основной частоты

Электрическая мощность искажений фазного напряжения

Du

вар

D s 4U 2 - ul

DU = S(1) u ’ u (1)

где S(,) - полная фазная электрическая мощность основной частоты

Полная фазная электрическая мощность гармоник

Sh

ВА

s s 4/2 - /(2) Рг - u(2)

Sh = S(1) / u >

/ (1) u (1) где S(,) - полная фазная электрическая мощность основной частоты

Полная фазная неосновная электрическая мощность

Sn

ВА

Sn = V D1 + Du + SH

Активная фазная электрическая мощность гармоник (неосновная активная фазная электрическая мощность)

Рн

Вт

Ph = P - P(1),

где P - активная фазная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей;

P(,) - активная фазная электрическая мощность основной частоты

Фазная электрическая мощность искажений синусоидальности

Dh

вар

Dh =V Sh - PH

Наименование измеряемого параметра

Обозна

чение

пара

метра

Единица

измере

ния

Формула для расчёта параметра

Трёхфазная электрическая мощность искажений тока

Del

вар

Del = 3 В трёхе

Ue».

В трёхф

Ue(1) = 1

Ue(1) ' JeH , где JeH - ^Jje — je(1)

)азной четырёхпроводной схеме:

3-(U2 + U2 + U2 ) + U2 + U2 + U2

J (1)A (1)B (1)C / T w (1)AB ^ (1)BC ^ (1)CA

18

)азной трёхпроводной схеме:

U(1) AB + U(1) BC + U(1)CA

9

Трёхфазная электрическая мощность искажений напряжений

DeU

вар

DeU - 3 В трёхф

je (1) - ^

В трёхф

je (1) = ^

- UeH ' je(1) , где UeH - /\jUe — Ue(1)

)азной четырёхпроводной схеме:

j(1) A + j(1) B + J(1)C + j(1) N

3 ’

)азной трёхпроводной схеме:

j2 + /2 + /2 J(1)A ^ -*(1)B ■l(1)C

3

Трёхфазная полная электрическая мощность гармоник

ЯеН

В-А

Ян = 3-UeH ■ /н

Трёхфазная полная неосновная электрическая мощность

ЯeN

В-А

ЯeN =\lDd + D^U + Я1н

Трёхфазная активная электрическая мощность гармоник (трёхфазная неосновная активная электрическая мощность)

Ph ABC

Вт

Ph abc = Pha + Phb + Phc,

где PHA, PHB, PHC - активные фазные электрические мощности гармоник

Трёхфазная электрическая мощность искажений

DeH

вар

D - 1я2 - P2

^eH 'Sj^eH 1 Н ABC

Коэффициент гармонического загрязнения

HP

%

HP -‘N ■100, где Я^,, - 3-Ue,,, • led,

Яe (1)

Коэффициент несим-метрии нагрузки

LU

%

LU - ^ЯЗЦ.ЮО, где Я„(„-^ - Я? Я1

Примечания

1    В обозначениях, относящихся к фазным параметрам, индексы A, B, C - обозначение соответствующей фазы, индекс N - обозначение нейтрального проводника.

2    В обозначениях, относящихся к междуфазным параметрам, индексы АВ, ВС, СА -обозначение соответствующего междуфазного напряжения.

Наименование характеристики

Значение

Параметры электрического питания от сети переменного тока:

-    напряжение, В

-    расширенный рабочий диапазон1

-    предельный рабочий диапазон2)

-    частота, Гц

от 86 до 440 от 0 до 500 от 42,5 до 69

Параметры электрического питания от источника постоянного тока:

-    расширенный рабочий диапазон напряжения, В1)

-    предельный рабочий диапазон напряжения, В2)

от 80 до 550 от 0 до 600

Параметры электрического питания от NiMH аккумулятора (аккумуляторной батареи) приборов:

-    номинальное напряжение аккумулятора, В

-    номинальная ёмкость аккумулятора, мАч

7,2

3800

Потребляемая мощность, В А, не более:

-    при заряженном аккумуляторе (без заряда аккумулятора)

-    при заряде аккумулятора

25

50

Входное сопротивление по измерительным входам напряжения, МОм, не менее

1

Входное сопротивление по входам для подключения измерительных преобразователей тока, кОм, не менее

50

Время установления рабочего режима, мин, не более

3

Время непрерывной работы (при электропитании от сети переменного тока или от источника постоянного тока)

Круглосуточно

Г абаритные размеры (ширина х высота х глубина), мм, не более

-    «Ресурс-PQA-M»

-    «Ресурс-PQA-L»

270 х 255 х 105 240 х 80 х 185

Масса, кг, не более

-    «Ресурс-PQA-M»

-    «Ресурс-PQA-L»

2,6

2,0

Нормальные условия измерений:

-    нормальное значение температуры окружающего воздуха °С

-    допускаемые отклонения от нормального значения температуры окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление кПа (мм рт.ст.)

-    напряжение питающей сети переменного тока, В

-    частота питающей сети переменного тока, Гц

-    коэффициент искажения синусоидальности переменного напряжения питающей сети, %, не более

+20

+10 и -5 80

от 80,0 до 106,7 (от 600 до 800) 220 ± 22 50,0 ± 0,5

12

Наименование характеристики

Значение

Рабочие условия измерений:

-    температура окружающего воздуха, °С:

-    «Ресурс-PQA-M»

-    «Ресурс-PQA-L» (без аккумулятора)

-    «Ресурс-PQA-L» (с аккумулятором)

-    относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более

-    атмосферное давление кПа (мм рт.ст.)

от -20 до +45 от -40 до +55 от -20 до +55

95 %

от 70,0 до 106,7 (от 537 до 800)

Средний срок службы, лет, не менее

25

Средняя наработка на отказ, ч, не менее

125000

Сопротивление изоляции между корпусом и электрическими цепями приборов, МОм, не менее:

-    в нормальных условиях измерений

-    при температуре окружающего воздуха +30 °С и относительной влажности воздуха 95 %

20

5

1) Диапазон напряжения электрического питания, в котором обеспечивается функционирование приборов в соответствии с их назначением с установленными метрологическими характеристиками.

Предельные значения напряжения электрического питания, которые приборы выдерживают без повреждений и ухудшения метрологических характеристик, если приборы впоследствии будут использоваться в рабочих условиях измерений при установленном или расширенном диапазонах напряжения электрического питания.

Знак утверждения типа

наносится на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации - типографским способом.

Комплектность

Комплект поставки приборов приведён в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор качества электрической энергии «Ресурс-PQA»

БГТК.411722.022

1 шт.

Антенна GNSS1)

БГТК.432239.002

1 шт.

Комплект измерительных преобразователей тока (в одном комплекте измерительных преобразователей тока - 1, 2, 3 или 4 шт.)2)

-

1 или 2 комплекта

Измерительный кабель напряжения

БГТК.685612.151

1 шт.

Кабель USB2)

-

1 шт.

Кабель Ethernet2)

-

1 шт.

Наименование

Обозначение

Количество

Кабель-переходник импульсных входов (порта расширения)2)

БГТК.685621.227

1 шт.

Карта памяти SD2)

-

1 шт.

Руководство по эксплуатации

БГТК.411722.022 РЭ

1 экз.

Паспорт

БГТК.411722.022 ПС

1 экз.

Методика поверки2)

БГТК.411722.022 МП

1 экз.

Компакт-диск с программным обеспечением2)

-

1 шт.

Кейс для прибора и основных принадлежностей

-

1 шт.

Кейс для дополнительных измерительных преобразователей тока2)

-

1 шт.

1)    Антенна устройства синхронизации времени.

2)    Поставляется только в соответствии с договором поставки.

Поверка

осуществляется по документу БГТК.411722.022 МП «Анализаторы качества электрической энергии «Ресурс-PQA». Методика поверки», утверждённому ООО «ИЦРМ» 31.08.2018 г. Основные средства поверки:

-    калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31319-12);

-    осциллограф цифровой запоминающий TDS1012 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 24019-06);

-    частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41567-09);

-    устройство синхронизации времени УСВ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41681-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы организации, осуществляющей поверку.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения

ГОСТ IEC 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии

ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования

ГОСТ Р 8.656-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки

ГОСТ Р 8.689-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний

ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

БГТК.411722.022 ТУ Анализаторы качества электрической энергии «Ресурс-PQA». Технические условия

Зарегистрировано поверок 175
Поверителей 2
Актуальность данных 21.11.2024
74037-19
Номер в ГРСИ РФ:
74037-19
Производитель / заявитель:
Общество с ограниченной ответственностью "Научно-производственное предприятие "Энерготехника" (ООО "НПП "Энерготехника"), г. Пенза (срок свидетельства: 15.02.2029 г.). ООО "ЭРА", г. Пенза;ООО "НТП "Энергок
Год регистрации:
2019
Cрок действия реестра:
15.02.2024
Похожие СИ
85760-22
85760-22
2022
Shijiazhuang Suin Instruments CO., LTD., Китай
Срок действия реестра: 07.06.2027
83262-21
83262-21
2021
Компания "KYORITSU ELECTRICAL INSTRUMENTS WORKS, LTD.", Япония. Заводы-изготовители: "Kew (Thailand) Ltd.", Таиланд; "KYORITSU SHANGHAI TRADING COMPANY LIMITED", Китай
Срок действия реестра: 27.09.2026
77310-20
77310-20
2020
"Fluke Corporation Electronics", США; завод-изготовитель: "SC Benchmark Elec. Romania SRL", Румыния
Срок действия реестра: 30.01.2025
75837-19
75837-19
2019
ООО "Энерготест", г.Москва
Срок действия реестра: 20.08.2024
75686-19
75686-19
2019
"METREL d.o.o.", Словения
Срок действия реестра: 26.07.2029
74029-19
74029-19
2019
"HIOKI E.E. Corporation", Япония
Срок действия реестра: 15.02.2024
73810-19
73810-19
2019
"GMC-I Messtechnik GmbH", Германия
Срок действия реестра: 22.01.2024
73807-19
73807-19
2019
"HT ITALIA S.r.l.", Италия
Срок действия реестра: 22.01.2029
71287-18
71287-18
2018
"Yokogawa Test & Measurement Corporation", Япония; Завод-изготовитель "Yokogawa Manufacturing Corporation Kofu Factorу", Япония
Срок действия реестра: 01.06.2028
70278-18
70278-18
2018
"KoCoS Messtechnik AG", Германия
Срок действия реестра: 26.01.2023
