| Номер в госреестре | 74056-19 |
| Наименование СИ | Устройства детектирования |
| Обозначение типа СИ | УДВГ-100 |
| Изготовитель | ООО НПП "Доза", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства детектирования УДВГ-100 (далее - устройства) предназначены для измерений мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения.
Принцип действия устройств основан на преобразовании энергии ионизирующего излучения в блоке детектирования в электрические импульсы, их формировании, нормализации и передачи в блок сопряжения для получения измерительной информации.
Полученная в результате обработки информация анализируется с использованием выбранного оператором алгоритма, и результат анализа приводится к виду, обеспечивающему возможность его передачи внешним устройствам визуализации, сигнализации и хранения данных.
Устройства обеспечивают выдачу текущей измерительной информации и кодов самодиагностики во внешнюю информационную сеть на базе интерфейса RS-485 в соответствии с протоколом DiBUS.
Устройство состоит двух блоков детектирования БДВГ-100-08 (далее - блоки детектирования), подключенных к блоку сопряжения БС-17ПД (далее - блок сопряжения) сигнальными кабелями. Блоки детектирования состоят из сцинтилляционного детектора на основе NaJ(Tl) размером 063*63 мм, фотоэлектронного умножителя (ФЭУ), преобразующего сцинтилляционные вспышки света в электрические импульсы, блока высоковольтного напряжения для питания ФЭУ и усилителя-дискриминатора электрических импульсов, поступающих с ФЭУ.
Блок сопряжения осуществляет питание блоков детектирования, подсчет количества зарегистрированных импульсов за элементарный цикл измерения, вычисление результата измерений в соответствии с заданными алгоритмами и сравнение его с заданным пороговым уровнем, выдачу дискретного сигнала управления внешнему блоку сигнализации.

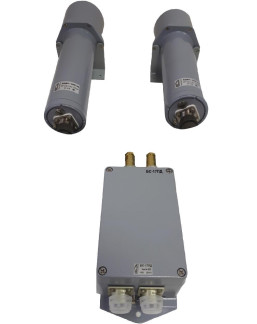

Общий вид устройства и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение (ПО) состоит из встроенного ПО и прикладного ПО «TETRA^hecker».
Метрологически значимым является встроенное ПО, предназначенное для расчета и вывода измерений. Параметры встроенного ПО устанавливаются производителем и их невозможно изменить. Идентификация встроенного ПО не предусмотрена.
ПО «TETRA^hecker» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р50.2.077-2014.
Уровень защиты программного обеспечения «TETRA^hecker» «средний» в соответствии с Р50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: Встроенное ПО Прикладное | «TETRA СЬескег» |
| Номер версии (идентификационный номер) ПО Встроенное ПО Прикладное | 1.8.198.20140203 3.1.ХХХХ |
| Цифровой идентификатор ПО Встроенное ПО Прикладное | 376b7fba8677c6d35429334a87170aaa |
| Алгоритм вычисления цифрового идентификатора Встроенное Прикладное | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого гамма-излучения, МэВ | от 0,02 до 3,0 |
| Диапазон измерений мощности амбиентного эквивалента дозы 137 гамма-излучения (МАЭД) от источника с радионуклидом Cs, мкЗвч-1 | от 0,1 до 30,0 |
| Пределы допускаемой основной относительной погрешности измерений МАЭД гамма-излучения, %. | ±20 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Пределы дополнительной погрешности измерений МАЭД гамма-излучения при отклонении температуры окружающего воздуха от нормальных условий на каждые 10 С, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин., не более | 1 |
| Время непрерывной работы без ограничения количества включений/выключений, ч, не менее | 24 |
| Нестабильность показаний за 24 ч непрерывной работы, %, не более | ±10 |
| Напряжение питания постоянного тока, В | 24+12 -12 |
| Потребляемый ток, мА, не более | 50 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - блок детектирования БДВГ-100-08 | |
| диаметр | 088 |
| длина | 300 |
| - блок сопряжения БС-17ПД | |
| высота | 176 |
| ширина | 80 |
| длина | 64 |
| Масса, кг, не более | |
| - блок детектирования БДВГ-100-08 | 3,0 |
| - блок сопряжения БС-17ПД | 0,8 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность, % | 98 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Степень защиты от проникновения твердых предметов и воды по | IP65 |
| ГОСТ 14254-96 | |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на табличку, закрепленную на корпусе блока сопряжения БС-17ПД фотоспособом и на титульные листы руководства по эксплуатации АЖАХ.418268.016РЭ и паспорта АЖАХ.418268.016ПС типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство детектирования УДВГ-100-20ПД в составе: | АЖАХ.418268.016-01.20 | |
| - блок детектирования БДВГ-100-08 | АЖАХ.418268.010-08 | 2 шт. |
| - блок сопряжения БС-17ПД | АЖАХ.418292.001-01 | 1 шт. |
| - кабель сигнальный | АЖАХ.685621.036 | 2 шт. |
| Программное обеспечение «TETRA Checker» | * | |
| Руководство по эксплуатации | АЖАХ.418268.016РЭ | 1 экз. |
| Паспорт | АЖАХ.418268.016ПС | 1 экз. |
| Монтажный комплект в составе: - розетка кабельная 0НЦ-БС-1-10/14-Р12-1-В | * | |
| - розетка кабельная ОНЦ-БС-1-7/12-Р12-1-В | * | |
| - розетка кабельная 2РМГ18КПН7Г1В1 | * | |
| Упаковка | - | 1 шт. |
| * Наличие и количество в соответствии с условиями поставки | ||
осуществляется по документу АЖАХ.418268.016РЭ руководство по эксплуатации раздел 4 «Методика поверки», утверждённому ФБУ «ЦСМ Московской области» (Центральное отделение) 16 ноября 2018 г.
Основные средства поверки:
- установка для поверки дозиметров гамма-излучения переносная УПГ-П с источником 137Cs (Регистрационный № 44758-17), обеспечивающая воспроизведение МАЭД в пределах от 110-6 до 1 10-3 Зв-ч-1, с погрешностью не более ±7 %.;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.070-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4362-094-31867313-2010 Устройства детектирования УДВГ-100. Технические условия
