| Номер в госреестре | 74062-19 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | AQ1000 |
| Изготовитель | "Yokogawa Test & Measurement Corporation", Япония |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические AQ1000 (далее - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Конструктивно рефлектометры выполнены в виде переносного прибора, на лицевой панели которого расположены кнопки управления и цветной емкостной сенсорный дисплей. Прочный пылевлагозащищенный корпус с обрезиненной защитой от ударов позволяет проводить обслуживание оптических линий связи в полевых условиях. Прибор выполняет функции измерения, обработки, отображения и сохранения результатов измерений в удобном для оператора виде.
Рефлектометры имеют встроенные опции измерителя оптической мощности и источника оптического излучения. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Опция измерителя мощности использует тот же порт, что и рефлектометр. Оптический порт рефлектометра выполняет функцию источника оптического излучения с теми же длинами волн, что и у рефлектометра. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схем стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотой 270 Гц, 1 кГц, 2 кГц.
Прибор может быть оборудован по требованию заказчика портом встраиваемого источника излучения видимого света для визуальной проверки целостности волоконной линии и определения изгибов оптического волокна. Источник видимого излучения основан на полупроводниковом лазере с длиной волны 650 нм.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.

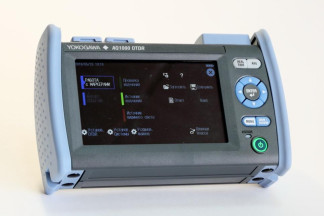

Общий вид рефлектометров представлен на рисунке 1.
Нижняя панель рефлектометров со схемой пломбировки от несанкционированного доступа и местом нанесения знаков утверждения типа и поверки представлена на рисунке 2.
Рисунок 1 - Общий вид рефлектометров
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
- интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования места соприкосновения передней и задней панелей корпуса на нижней стороне прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AQ1000 firmware |
| Номер версии (идентификационный номер) ПО | R1.01 и выше |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 1310±20 1550±20 |
| Динамический диапазон измерений ослабления,1 дБ (при длительности импульса 10 мкс, усреднении 3 мин, по уровню 98% от максимума шумов) - для длины волны 1310 нм -для длины волны 1550 нм | 30 28 |
| Мертвая зона при измерении ослабления, м, не более - для длины волны 1310 нм - для длины волны 1550 нм - при измерении положения неоднородности | 4.0 5.0 0,8 |
| Диапазоны измерений длины, км | от 0 до 0,2; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 30,0; от 0 до 50,0; от 0 до 100,0; от 0 до 200,0; от 0 до 256,0 |
| Длительность зондирующих импульсов, нс | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
| Пределы допускаемой абсолютной погрешности измерений длины, м | AL=±(1+2 10-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,03-А, где А - измеряемое ослабление, дБ |
| Опция измерителя мощности рефлектометров | |
| Отображаемые длины волн градуировки, нм | 1310, 1490, 1550, 1625, 1650 |
| Диапазон отображаемых значений средней мощности оптического излучения, дБм | от -50 до -5 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения длине волны 1310 нм и уровне мощности 100 мкВт, дБ | ±0,5 |
| Опция источника оптического излучения рефлектометров | |
| Длины волн излучения, нм | 1310±25 1550±25 |
| Уровень выходной мощности в непрерывном режиме (при постоянной температуре в диапазоне от +21°C до +25 °C, в течении 5 минут после прогрева 5 мин), дБм | от -4 до -2 |
| Нестабильность (при постоянной температуре в диапазоне от +21°C до +25 °C, в течении 5 мин после прогрева 5 мин), дБ, не более | 0,05 |
| 1) Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 10 мкс | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - от сети переменного тока через блок питания (сетевой адаптер): - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50,0±0,5 |
| - от встроенной аккумуляторной батареи, В | 5 |
| Габаритные размеры, мм, не более: - высота | 116 |
| - ширина | 56 |
| - длина | 185 |
| Масса, кг, не более (включая аккумуляторную батарею) | 0,66 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность, % | от 5 до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации печатным способом и в виде наклейки на нижнюю панель рефлектометра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр оптический AQ1000 | - | 1 шт. |
| Сменный оптический адаптер 1) | - | 1 шт. |
| Аккумуляторная батарея Li-ion (встроенная) | - | 1 шт. |
| Блок питания (сетевой адаптер/зарядное устройство) | - | 1 шт. |
| USB-шнур для зарядки/подключения к компьютеру | - | 1 шт. |
| Наручный ремень | - | 1 шт. |
| USB-Flash карта памяти | - | 1 шт. |
| Руководство по эксплуатации русский/английский язык | - | 1 экз. |
| Заводской тест-сертификат | - | 1 шт. |
| Кейс для транспортировки | - | 1 шт. |
| 1) Тип и количество адаптеров указывается при заказе. | ||
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
- Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
- Государственный рабочий эталон единицы средней мощности оптического излучения в
11 2
волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на нижнюю панель рефлектометров (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Техническая документация фирмы «Yokogawa Test & Measurement Corporation», Япония
