| Номер в госреестре | 74063-19 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | Xplorer |
| Изготовитель | "Trace Elemental Instruments", Нидерланды |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы Xplorer (далее - анализаторы) предназначены для измерений суммарного содержания хлора, общей серы и общего азота в различных веществах и материалах в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия анализаторов основан на сжигании проб в токе кислорода с последующим детектированием продуктов горения на соответствующих детекторах.
Анализаторы выпускаются четырех моделей: Xplorer-X (модификации TX, TS, TX/TS), Xplorer-N, Xplorer-S и Xplorer-NS, которые различаются способом детектирования и имеют различные ячейки для измерений содержания хлора, общей серы и общего азота.
В анализаторах модели Xplorer-X продукты окисления через сернокислотный скруббер направляются в ячейку кулонометрического титрования, где в зависимости от модификации, реализуется аргентометрическое (модификация TX) или йодометрическое титрование (модификация TS) для определения суммарного содержания хлора или общей серы соответственно. Модификация TX/TS сочетает в себе обе ячейки.
В анализаторах Xplorer-N, Xplorer-S и Xplorer-NS продукты окисления через фильтр твердых частиц и мембранный осушитель направляются в блок детектирования, где в зависимости от модификации, фиксируется сигнал на хемилюминесцентном детекторе (Xplorer-N) для измерения содержания общего азота или на детектор ультрафиолетовой флуоресценции (Xplorer-S) для измерения содержания общей серы. Модель Xplorer-NS сочетает в себе оба детектора.
Конструктивно анализаторы представляют собой блочную систему, состоящую из модуля ввода образца, модуля окисления и блока детектирования. В стандартной комплектации анализаторы поставляются с модулем ввода жидких образцов и могут до-оснащаться модулями ввода твердых и газообразных образцов, а также различными автосемплерами.

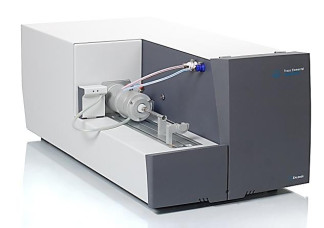

Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Анализаторы оснащены внешним программным обеспечением (ПО), позволяющим управлять процессом измерений, производить сбор экспериментальных данных, сохранять полученные результаты и проводить калибровку.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TEIS |
| Номер версии ПО (идентификационный номер ПО) | не ниже 1.8 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Значение для моделей | ||||||
| Наименование характеристик | Xplorer-X | Xplorer- | Xplorer- | Xplore | ||
| TX | TS | TX/TS | N | S | r-NS | |
| Предел обнаружения, мг/кг, не более: | ||||||
| - хлор | 0,07 | - | 0,07 | - | - | - |
| - сера | - | 0,2 | 0,2 | - | 0,05 | 0,05 |
| - азот | - | - | - | 0,03 | - | 0,03 |
| Чувствительность, у.е./мкг, не менее: | 2103 | 2103 | ||||
| - хлор | - | - | - | - | ||
| - сера | - | 2103 | 2103 | - | 1106 | 1106 |
| - азот | - | - | - | 1106 | - | 1106 |
| Предел допускаемого относительного | ||||||
| СКО выходного сигнала, % | 2,0 | 1,0 | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Параметры электрического питания от | |
| сетевого адаптера: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры, см, не более: | |
| - высота | 30 |
| - ширина | 40 |
| - длина | 70 |
| Масса, кг, не более | 32 |
| Условия эксплуатации: | |
| о/'ч - температура окружающей среды, С | от +5 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства пользователя типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор Xplorer | - | 1 шт. |
| Руководство пользователя | - | 1 шт. |
| Методика поверки | МП 100-251-2018 | 1 экз. |
| 1) Поставляется в соответствии с заказом. | ||
осуществляется по документу МП 100-251-2018 «ГСИ. Анализаторы Xplorer. Методика поверки», утвержденному ФГУП «УНИИМ» 19 октября 2018 г.
Основные средства поверки:
- стандартный образец массовой доли хлорорганических соединений в нафте ГСО 10741-2016 (интервал аттестованных значений массовой доли от 0,3 до 200 млн-1, границы относительной погрешности аттестованного значения при Р=0,95 ±1,0 %);
- стандартный образец массовой доли серы в нефтепродуктах ГСО 10202-2013 (интервал аттестованных значений массовой доли от 0,2 до 500 млн-1, границы относительной погрешности аттестованного значения при Р=0,95 ±2,5 %);
- стандартный образец массовой доли азота в нефтепродуктах ГСО 10318-2013 (интервал аттестованных значений массовой доли от 0,05 до 10000 млн-1, границы относительной погрешности аттестованного значения при Р=0,95 ±5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения. Техническая документация изготовителя
