| Номер в госреестре | 74067-19 |
| Наименование СИ | Прессы гидравлические малые |
| Обозначение типа СИ | ПГ-100М, ПГ-500М, ПГ-500МА, ПГ-1000М, ПГ-1500М, ПГ-2000М |
| Изготовитель | ООО "ЛабИнТех", г.Набережные Челны |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прессы гидравлические малые ПГ-100М, ПГ-500М, ПГ-500МА, ПГ-1000М, ПГ-1500М, ПГ-2000М (далее - прессы) предназначены для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие и на изгиб.
Принцип действия прессов основан на деформации образцов до разрушения с помощью гидравлического поршня и цилиндра. Под действием давления масла из насосной станции пресса происходит деформация упругого элемента, вызывающая разбаланс тензорезисторного моста датчика давления. Сигнал разбаланса моста поступает в микропроцессорный блок управления для обработки и индикации результатов измерений.
Сила, действующая на образец, определяется косвенным методом на основе результатов прямых измерений давления в цилиндре пресса. Зависимость между значениями давления в цилиндре пресса и прикладываемой силой калибруется при изготовлении пресса.
Конструктивно пресс состоит из:
- панели управления;
- силовой рамы, образованной основанием, четырьмя стойками, электронного модуля управления и упорной траверсы.
Под основанием размещен электропривод насоса с блоком управления и гидронасос. На основании размещен рабочий цилиндр с поршнем и нижней плитой. На упорной траверсе смонтирован силовой винт ручной подачи с шарниром и верхней плитой. Кабель подключения модуля управления располагается в одной из стоек пресса, а его разъем находится над верхней плитой.
На лицевой панели расположены органы управления прессом: переключатель питания; кнопки пуск/стоп; рукоять привода клапана сброса/подачи масла.
Электронный модуль управления позволяет задавать и контролировать режим работы пресса. В состав электронного модуля управления входит вычислительная машина типа одноплатного компьютера форм-фактора embedded с управляющим программным обеспечением (далее - ПО).
Плита опорная нижняя служит для установки образца материала при испытаниях или для установки дополнительных приспособлений.
Модификации пресса отличаются диапазонами измерений, диапазонами скоростей нагружения по силе. Модификация ПГ-500МА имеет возможность формирования образцов.
Общий вид прессов представлен на рисунке 1. Схема пломбирования пресса от несанкционированного доступа приведена на рисунке 2.

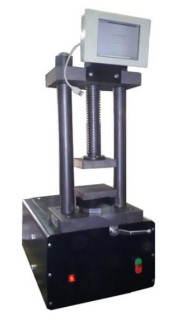

Рисунок 1- Общий вид прессов А)модификация ПГ-100М, Б)модификации ПГ-500М, ПГ-500МА, ПГ-1000М, ПГ-1500М, ПГ-2000М
ПО пресса «Управление прессом» функционирует в операционной системе ОС Windows CE и реализует следующие функции: сбор, обработку, вывод информации. ПО имеет несколько режимов работы: основной; испытания; просмотр архива; проверка показаний; коэффициенты; калибровка; формование образцов (для модификации ПГ-500МА).
Отдельный модуль ПО PControlLowLevel.dll является метрологически значимой частью и отвечает за измерение и работу электропривода насоса. Его код защищён от модификации, а контрольная сумма отображается на экране дисплея, в нижней части главной формы ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PControlLowLevel .dll |
| Номер версии (идентификационный номер) ПО | 1.0.1.189 |
| Цифровой идентификатор ПО | 1D85D6C2 7FA7AC54F2B4C6B3497BEB30 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристик для модификаций | ||||
| ПГ-100М | ПГ-500М, ПГ-500МА | ПГ-1000М | ПГ-1500М | ПГ-2000М | |
| Диапазон измерений силы (от Fmin* до Fmax**), кН | от 2 до 100 | от 5 до 500 | от 10 до 1000 | от 10 до 1500 | от 10 до 2000 |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне от 2 % Fmax до 5 % Fmax, % | ±3 | ||||
| Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 5 % Fmax до 100 % Fmax, % | ±1 | ||||
| * Fmin - нижняя граница диапазона измерений силы ** Fmax - верхняя граница диапазона измерений силы | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристик для модификаций | ||||
| ПГ-100М | ПГ-500М ПГ-500МА | ПГ-1000М | ПГ-1500М | ПГ-2000М | |
| Цена единицы наименьшего разряда отсчётного устройства, кН | 0,01 | ||||
| Диапазон скоростей нагружения по силе, кН/с | от 0,02 до 4,00 | от 0,2 до 6,0 | от 0,2 до 6,0 | от 0,5 до 10,0 | от 0,5 до 10,0 |
| Допустимое превышение F * % 1 max 5 /0 | 10 | ||||
| Ход поршня рабочего цилиндра, мм, не более | 10 | 15 50 | 15 | 20 | 20 |
| Размеры опорных плит, мм, не более | квадрат 110x110 | квадрат 180x180 | квадрат 220x220 | диск 0 220 | диск 0 300 |
| Размеры рабочего пространства (высотахширина), мм, не более | 140x140 | 215x215 220x220 | 215x215 | 230x230 | 320x320 |
| Наименование характеристики | Значение характеристик для модификаций | ||||
| ПГ-100М | ПГ-500М ПГ-500МА | ПГ-1000М | ПГ-1500М | ПГ-2000М | |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от + 10 до + 35 от 84,0 до 106,7 до 80 | ||||
| Параметры электрического питания: - напряжение переменного тока, В -частота переменного тока, Гц | от 210 до 232 от 49 до 51 | ||||
| Потребляемая мощность, В А, не более | 250 | 550 | 1100 | 1500 | 1500 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 335 500 720 | 440 500 850 | 440 500 920 | 450 510 1000 | 450 510 1200 |
| Масса, кг, не более | 70 | 185 | 220 | 300 | 450 |
* Fmax - верхняя граница диапазона измерений силы
наносится на титульный лист руководства по эксплуатации типографским способом и на заводской шильдик с указанием всех данных пресса, расположенный на левой боковой поверхности основания.
Таблица 4 - Комплектность пресса
| Наименование | Обозначение | Количество |
| Пресс гидравлический малый | ПГ-100М, или ПГ-500М, или ПГ-500МА, или ПГ-1000М, или ПГ-1500М, или ПГ-2000М | 1 шт. |
| Модуль управления | 1 шт. | |
| USB flash накопитель | 1 шт. | |
| Сетевой кабель питания | 1 шт. | |
| Кабель подключения модуля управления | 1 шт. | |
| CD с программным обеспечением | 1 шт. | |
| Упаковка | 1 шт. | |
| Приспособление для испытания на изгиб* | 1 шт. | |
| Плита для испытания шлакоблока* | 1 шт. | |
| Руководство по эксплуатации. Паспорт | 4271 -001 -77172485-2016-РЭП | 1 экз. |
| Методика поверки | 651-18-040-МП | 1 экз. |
| * поставляется по отдельному заказу | ||
осуществляется по документу 651-18-040-МП «Инструкция. Прессы гидравлические малые ПГ-100М, ПГ-500М, ПГ-500МА, ПГ-1000М, ПГ-1500М, ПГ-2000М. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 15 августа 2018 г.
Основные средства поверки:
- рабочие эталоны силы 2 разряда по ГОСТ 8.640-2014, пределы допускаемой относительной погрешности ±0,24 %, диапазон измерений в соответствии с модификацией пресса.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик прессов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ТУ 4271-001-77172485-2016 Прессы гидравлические малые ПГ-100М, ПГ-500М, ПГ-500МА, ПГ-1000М, ПГ-1500М, ПГ-2000М. Технические условия
