| Номер в госреестре | 74071-19 |
| Наименование СИ | Гониофотометр |
| Обозначение типа СИ | GO-2000 |
| Изготовитель | "Everfine Corporation", Китай |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гониофотометр GO-2000 (далее - гониофотометр) предназначен для измерения фотометрических характеристик (силы света, светового потока, освещенности) светодиодных светильников, источников света и другого светотехнического оборудования (далее - источники света).
Принцип действия гониофотометра основан на определении при помощи гониометра, вращающего источник света, и статичного фотометра, последовательно измеряющего силу света геометрических лучей (пространственных конусов) в любой точке пространства, пространственного распределения силы света, светового потока и освещенности источников света.
Гониофотометр состоит из гониометра G0-2000, фотометрической головки ID-1000 с поддерживаемым устройством, стойки питания, которая состоит из контроллера гониометра СТ400, цифрового многофункционального измерителя мощности PF 310, цифрового источника питания постоянного напряжения и тока WY, блока питания переменного тока DPS1060, управляющего компьютера.
Г ониометр G0-2000 (горизонтальный гониометр) представляет собой систему определения распределения силы света и измерения общего светового потока от различных источников света. Гониометр фиксирует и точно ориентирует измеряемый образец, а также осуществляет контроль угла поворота по осям.
Контроллер гониометра CT400 предназначен для обмена данными между устройствами с высокой скоростью. Контроллер позволяет контролировать поворот гониометра. Оснащен пультом дистанционного управления.
Фотометр ID-1000 преобразует поступающий свет в фототок, который передается для обработки на компьютер.
Управляющий компьютер предназначен для контроля компонентов измерительной системы, а также для анализа и обработки полученных данных измерений.

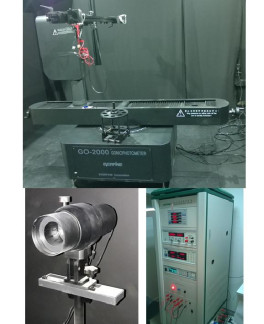

Общий вид гониофотометра представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Г ониометр GO-2000
Место
пломбирования
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места
нанесения знака поверки
Гониофотометр в режиме автоматического измерения силы света, светового потока, световой отдачи работает под управлением компьютера с предустановленным программным обеспечением (далее по тексту - ПО).
Программный продукт «GOSoft» предназначен для управления всей работой гониофотометра, выполняет команды пользователя: задание начальных параметров измерений, настройки элементов, принимающих участие в измерениях, отслеживании процесса измерения и визуального отображения результатов измерений. ПО состоит из управляющей программы GO-Soft.exe; файлов с данными измерений и обработанными данными измерений, а также системных файлов для соединения измерительной части с управляющим компьютером через интерфейс RS-232.
Доступ к программному обеспечению исключен логином и паролем на компьютере, обеспечивающими защиту от изменения метрологически значимых данных.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения:
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GOSoft |
| Номер версии (идентификационный номер) ПО | 2.0.270 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения силы света*, кд | от 5 до 150000 |
| Пределы допускаемой относительной погрешности измерений силы света в диапазоне от 5 до 500 кд, % | ±7 |
| Диапазон измерения освещенности*, лк | от 0,0001 до 200000 |
| Пределы допускаемой относительной погрешности измерений освещенности в диапазоне от 0,1 до 35000,0 лк, % | ±7 |
| Наименование характеристики | Значение |
| Диапазон измерения светового потока*, лм | от 1 до 250000 |
| Пределы допускаемой относительной погрешности измерений светового потока в диапазоне от 8 до 2300 лм, % | ±7 |
| * Диапазон измерений силы света до 150000 кд, освещенности до 200000 лк и светового потока до 250000 лм обеспечивается линейностью фотометра | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон углов поворота испытуемого источника света: | |
| вокруг вертикальной оси, ° | от -180 до +180 |
| вокруг горизонтальной оси, ° | от -180 до +180 |
| Габаритные размеры, мм, не более: | |
| - Фотометрическая головка ID-1000 | 094x140 |
| - Измерительное устройство электрических параметров PF310 | 432x145x433 |
| - Контроллер гониометра СТ400 | 425x177x263 |
| - Источник постоянного тока WY | 425x145x550 |
| - Г ониометр G0-2000 | 2597x1240x1622 |
| - Источник питания DPS1060 | 430x720x580 |
| Масса, кг, не более: | |
| - фотометрическая головка ID-1000 | 15 |
| - измерительное устройство электрических параметров PF310 | 15 |
| - контроллер гониометра СТ400 | 15 |
| - источник постоянного тока WY | 25 |
| - гониометр GO-2000 | 580 |
| - источник питания DPS1060 | 85 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемый ток, А, не более | 16 |
| Условия эксплуатации: | |
| о/'ч - температура воздуха, С | от +18 до +28 |
| - относительная влажность воздуха, % | от 45 до 65 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульный лист Руководства по эксплуатации печатным способом, а также на корпус гониометра GO-2000 методом наклеивания
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гониофотометр GO-2000 зав. № P184675CO1371119 | ||
| включающий в состав: | ||
| -гониометр GO-2000 | P184675CO1371119 | 1 шт. |
| -фотометрическая головка ID-1000 | M133771CA8371151 | 1 шт. |
| -поддерживающее устройство фотометрической | P185805CO1371113 | 1 шт. |
| головки YF1750 | ||
| -цифровой многофункциональный измеритель | P166681CJ7371118 | 1 шт. |
| мощности PF 310 | ||
| -контроллер гониометра CT400 | P185440CA8371136 | 1 шт. |
| -цифровой источник питания постоянного | G151106CM5371116 | 1 шт. |
| напряжения и тока WY | ||
| - блок питания переменного тока DPS 1060 | P185389CS1371116 | 1 шт. |
| - система точной лазерной юстировки | - | 1 шт. |
| Компьютер | - | 1 шт. |
| Калибровочная лампа | M174538CJ7371121 | 1 шт |
| CD-диск с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 049.М4-18 | 1 экз. |
осуществляется по документу МП 049.М4-18 «ГСИ. Гониофотометр G0-2000. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 июня 2018 г.
Основные средства поверки:
- Вторичный эталон единиц силы света и освещенности непрерывного излучения по ГОСТ 8.023-2014;
- Вторичный эталон единицы светового потока непрерывного излучения по ГОСТ 8.023-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус гониометра G0-2000 (место нанесения указано на рисунке 2)
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Техническая документация «EVERFINE Corporation», Китай
