Государственный реестр средств измерений

Флуориметр Кристалл-БИО, 74073-19

74073-19
Флуориметр Кристалл-БИО (далее - флуориметр) предназначен для измерений относительных единиц флуоресценции и анализа флуоресцентного сигнала жидкой пробы, содержащей флуорофоры, в том числе, на основе полупроводниковых квантовых точек (КТ).
Карточка СИ
Номер в госреестре 74073-19
Наименование СИ Флуориметр
Обозначение типа СИ Кристалл-БИО
Изготовитель ФГАОУ ВО "Национальный исследовательский ядерный университет "МИФИ", г.Москва
Год регистрации 2019
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Флуориметр Кристалл-БИО (далее - флуориметр) предназначен для измерений относительных единиц флуоресценции и анализа флуоресцентного сигнала жидкой пробы, содержащей флуорофоры, в том числе, на основе полупроводниковых квантовых точек (КТ).

Описание

Принцип действия флуориметра основан на измерении интенсивности флуоресценции пробы, возникающей вследствие облучения её возбуждающим лазерным излучением. Излучение от диодного лазера через оптоволоконный вывод попадает на дихроичное зеркало, отражается, коллимируется и через оптоволоконный подвод облучает образец. Индуцированное излучение по тому же пути направляется обратно на дихроичное зеркало, проходит через него и после системы фильтров, отсекающих лазерное излучение и выделяющих один из четырёх спектральных каналов, соответствующих анализируемому диапазону флуоресцентного сигнала, регистрируется детектором.

Конструктивно флуориметр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером и включают в себя следующие основные составные части:

-    кюветное отделение (для 96-луночного планшета);

-    дихроичное зеркало;

-    источник излучения (диодный лазер);

-    кассета с полосовыми фильтрами, установленная на трансляционном столике и оборудованная 4 измерительными каналами (общий канал - отделение без фильтра; каналы 1, 2,

3 - отделения с полосовыми фильтрами);

-    кремниевый фотодид;

-    фотоумножитель.

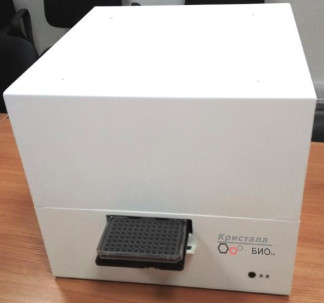

Общий вид флуориметра с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

Во флуориметре используется программное обеспечение (ПО) «Люминесцентный сканер», предназначенное для настройки параметров измерения (мощности лазера, режима фокусировки, режима усреднения и т.д.) и проверки рабочего состояния прибора, выбора лунок планшета и спектральных каналов, для которых будет проводится регистрация сигнала, обработки выходной информации и сохранения результатов измерений.

Уровень защиты программного обеспечения «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

люминесцентный сканер

Номер версии (идентификационный номер) ПО

не ниже 1.0

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений интенсивности флуоресценции при мощности лазера 12 %, отн. ед. флуор.

от 1 до 50

Пределы допускаемой относительной погрешности измерений интенсивности флуоресценции, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Длина волны возбуждения, нм

445

Спектральный диапазон регистрации флуоресцентного сигнала

от 470 до 700 нм

Диапазон пропускания полосового фильтра, нм:

-    для канала 1

-    для канала 2

-    для канала 3

от 560 до 580 от 580 до 590 от 600 до 620

Линейный диапазон показаний по шкале интенсивности, усл. ед.

от 0 до 15000

Линейный диапазон показаний по шкале интенсивности, усл. ед.

от 0 до 15000

Наименование характеристики

Значение

Диапазон установки мощности лазера, %

от 1 до 100

Время выхода на рабочий режим после включения, мин, не более

10

Параметры электрического питания:

-    напряжение от сети однофазного переменного тока, В

-    напряжение от бортовой сети постоянного тока, В

-    частота переменного тока, Гц

от 100 до 240 12 50

Потребляемая мощность, В А, не более

150

Связь с внешним компьютером

порт Ethernet

Степень защиты по ГОСТ 14254-96

пылевлагозащитное,

IP43

Габаритные размеры средства измерений, мм, не более:

-    высота

-    ширина

-    длина

383

420

445

Масса, кг, не более

26

Условия эксплуатации:

»-» о/"ч

-    температура окружающей среды, С

-    относительная влажность, %, не более

от +10 до +40 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати и на корпус флуоримера методом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Флуориметр Кристалл-БИО, зав. № 001

-

1 шт.

Ethernet-кабель

-

1 шт.

Сетевой шнур на 250В

-

1 шт.

Флэш-накопитель с программным обеспечением

-

1 шт.

Транспортная упаковка

-

1 шт.

Руководство по эксплуатации

КДРФ. 414218.007.РЭ

1 экз.

Методика поверки

МП 069.Д4-18

1 экз.

Поверка

осуществляется по документу МП 069.Д4-18 «ГСИ. Флуориметр Кристалл-БИО. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 октября 2018 г.

Основные средства поверки:

Государственный первичный эталон единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе спектральных методов по ГОСТ Р 8.735.0-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус флуориметра (место нанесения указано на рисунке 2).

Нормативные документы

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

Технические условия КДРФ.414218.007ТУ
