| Номер в госреестре | 74075-19 |
| Наименование СИ | Фурье-спектрометры |
| Обозначение типа СИ | MPA II |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье-спектрометры МРА II (далее - спектрометры) предназначены для измерения оптических спектров в ИК диапазоне, для анализа органических и неорганических веществ в твёрдой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и другие.
Описание средства измерения
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно спектрометры выполнены в виде настольных приборов с кюветным отделением и/или интегрирующей сферой.

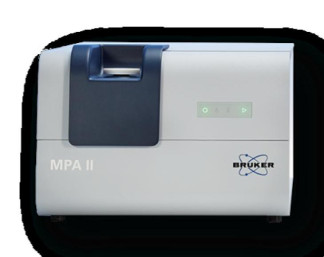

Общий вид спектрометра с обозначением места нанесения маркировки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
По требованию заказчика спектрометры оснащаются модулем для измерения в режиме внешнего пропускания, оптоволоконным модулем, которые представлены на рисунке 3. Так же спектрометры оснащаются набором дополнительных принадлежностей, предоставляемых по требованию и указанных в таблице комплектности средства измерений (таблица 4).
I
Спектрометры функционируют под управлением автономного специального программного обеспечения OPUS (далее - ПО), установленного на персональный компьютер. ПО записано в энергонезависимой памяти персонального компьютера и предназначено для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков, печати результатов и сохранения результатов анализа. ПО обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования ^Q).
Невозможно несанкционированное изменение ПО. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OPUS™ |
| Номер версии (идентификационный номер) ПО, не ниже | 7.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Метрологические и основные технические характеристики
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений по шкале волновых чисел, см-1 | от 10500 до 5100 |
| Спектральный диапазон показаний по шкале волновых чисел, см-1 | от 12000 до 4000 |
| Спектральное разрешение, см-1, не более | 2 |
| Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Отношение сигнал/шум, при регистрации спектров | |
| поглощения, время накопления 5 с, 10 спектров, (разрешение 4 см-1), не менее: | |
| - Кюветное отделение | 8000:1 |
| - Интегрирующая сфера | 1000:1 |
| Отклонение линии 100% пропускания от номинального | |
| значения, % | ±0,5 |
| Допускаемое отклонение измерений по шкале волновых чисел при 7306,74 см-1, см-1, не более | ±0,1 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 180 |
| Габаритные размеры средства измерений, мм, не более: | |
| Базовая комплектация: | |
| - высота | 262 |
| - ширина | 400 |
| - длина | 689 |
| Максимально возможная комплектация: | |
| - высота | 391 |
| - ширина | 540 |
| - длина | 589 |
| Масса, кг, не более: | |
| Базовая комплектация | 37 |
| Максимально возможная комплектация | 42 |
| Средний срок службы, лет, не менее | 7 |
| Наименование характеристики | Значение |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 93 до 109 |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра в виде голографической наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фурье-спектрометры МРА II | - | 1 шт. |
| Кабель передачи данных (10Base-T кабель crossover) | 1 шт. | |
| Сетевой шнур | - | 1 шт. |
| USB носитель с программным обеспечением OPUS™ | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Комплект инструментов | - | 1 шт. |
| Методика поверки | МП 066.Д4-18 | 1 экз. |
| Комплект запасных частей (источник ближнего инфракрасного излучения, комплект инструментов, сменный осушающий картридж) | 1 шт. | |
| Набор стандартных образцов (золотой стандарт и ловушка) | 1 шт. | |
| Набор стеклянных ампул 8 мм | - | 1 шт. |
| Стакан алюминиевый с кварцевым дном, диаметр 51 мм 1) | 1 шт. | |
| Приспособление для проведения измерения методом трансфлекции с золотым покрытием, диаметр 51 мм 1) | 1 шт. | |
| Дополнительно по требованию заказчика предоставляется: | ||
| Персональный компьютер (включая операционную систему Windows™) | по требованию | |
| Другие пакеты программ OPUS (например IDENT, QUANT, NIRLAB, ONET) и сопутствующие руководства | по требованию | |
| Оптоволоконный блок | - | по требованию |
| Блок пропускания | - | по требованию |
| Датчики для анализа твердых и жидких продуктов | - | по требованию |
| Принадлежности для анализа жидких продуктов | - | по требованию |
| Принадлежности для анализа твердых и пастообразных продуктов | по требованию | |
| Посуда для измерений | - | по требованию |
| 1) При комплектации спектрометра с интегрирующей сферой | ||
осуществляется по документу МП 066.Д4-18 «ГСИ. Фурье-спектрометры МРА II. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 октября 2018 г.
Основные средства поверки:
- мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61340-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 2)
приведены в эксплуатационном документе.
