Преобразователи давления SCP01-250-34-06, 74076-19

Преобразователи давления SCP01-250-34-06 с аналоговым выходом предназначены для непрерывных измерений и преобразования избыточного давления в аналоговый выходной сигнал в системах воздухо и водоподготовки газотурбинных установок SGT5-2000E, находящихся на Грозненской ТЭС, г. Грозный.
Карточка СИ
Номер в госреестре 74076-19
Наименование СИ Преобразователи давления
Обозначение типа СИ SCP01-250-34-06
Изготовитель "Parker Hannifin GmbH", Германия
Год регистрации 2019
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи давления SCP01-250-34-06 с аналоговым выходом предназначены для непрерывных измерений и преобразования избыточного давления в аналоговый выходной сигнал в системах воздухо и водоподготовки газотурбинных установок SGT5-2000E, находящихся на Грозненской ТЭС, г. Грозный.

Описание

Принцип действия преобразователей давления SCP01-250-34-06 основан на преобразовании измерительной мембраной измеряемого давления в нормированный выходной сигнал 4-20 мА. Под воздействием измеряемого давления происходит изменение электрического сопротивления чувствительного элемента, которое преобразуется в электрический сигнал, пропорциональный давлению.

Преобразователи давления SCP01-250-34-06 конструктивно выполнены в виде единого герметичного корпуса из нержавеющей стали, исключающего несанкционированный доступ.

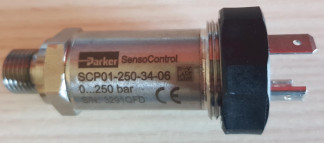

Фотография общего вида преобразователя представлена на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователя является встроенным и метрологически значимым.

Встроенное ПО установлено в энергонезависимой памяти на заводе - изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Instrument software

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

не используется

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2017.

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа

от 0 до 25,0

Пределы основной допускаемой приведенной к ВПИ погрешности,%

±0,2

Пределы дополнительной допускаемой приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/ 10 °С

±0,2

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от -40 до +85 не более 75 от 84 до 106

Таблица 3 - Основные технические характеристики

Выходной сигнал:

- аналоговый, в виде постоянного электрического тока, мА

от 4 до 20

Диапазон напряжений питания постоянного тока, В

от 9 до 36

Габаритные размеры (диаметрхвысота), мм, не более:

22x55

Масса, кг, не более:

0,08

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплектность преобразователей давления SCP01-250-34-06 представлена в таблице 4.

Таблица 4 - Комплектность преобразователей_

Наименование

Обозначение

Количество

Преобразователи давления SCP01-250-34-06 №№ 3290QFD, 3291QFD, 3292QFD, 3293QFD, 3294QFD, 3295QFD, 3296QFD, 3297QFD, 3298QFD, 3299QFD, 3300QFD, 3301QFD, 3302QFD, 3303QFD, 3304QFD, 3305QFD.

SCP01-250-34-06

16 шт.

Паспорт

-

16 экз.

Поверка

осуществляется по документу МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14).

Манометры грузопоршневые МП-60 (Регистрационный № 52189-16).

Манометры грузопоршневые МП-600 (Регистрационный № 52189-16)

Мультиметр цифровой прецизионный 8508А, (Регистрационный № 25984-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую поверхность корпуса датчика и (или) на свидетельство о поверке или паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Техническая документация фирмы-изготовителя

Зарегистрировано поверок 48
Поверителей 2
Актуальность данных 06.12.2024
