Адгезиметры электронные АДЭ-75 USB, 74078-19

74078-19
Адгезиметры электронные АДЭ-75 USB (далее - адгезиметры) предназначены для измерений усилия отслаивания при определении адгезионной прочности (адгезии) защитных покрытий из полимерных лент по методу А в соответствии с требованиями ГОСТ Р 51164-98 или других аналогичных покрытий.
Карточка СИ
Номер в госреестре 74078-19
Наименование СИ Адгезиметры электронные
Обозначение типа СИ АДЭ-75 USB
Изготовитель ООО "КВАЗАР", г.Уфа
Год регистрации 2019
Срок свидетельства 20.02.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Адгезиметры электронные АДЭ-75 USB (далее - адгезиметры) предназначены для измерений усилия отслаивания при определении адгезионной прочности (адгезии) защитных покрытий из полимерных лент по методу А в соответствии с требованиями ГОСТ Р 51164-98 или других аналогичных покрытий.

Описание

Принцип действия адгезиметров основан на преобразовании усилия отслаивания (адгезии) защитного покрытия в аналоговый электрический сигнал и далее в цифровую форму с последующей цифровой обработкой ЭВМ.

Адгезиметры состоят из корпуса, ручки-скобы, крюка с тягой на шарнире, управляющей панели, первичного измерительного преобразователя, ЭВМ, управляющей панели (кнопки, символьный индикатор) и разъёма USB (тип B). В качестве первичного измерительного преобразователя используется одноточечная балка с тензометрическими датчиками.

Корпус выполнен из диэлектрического материала. В верхней части корпуса имеется ручка-скоба для удержания прибора и приложения усилия, в нижней части - крюк для захвата образцов, сзади - батарейный отсек. Измеряемое усилие отслаивания (отрыва) прикладывается через ручку-скобу прибора строго перпендикулярно длинной части ручки-скобы.

Адгезиметры позволяют настроить пороговое значение усилия для автоматического определения начала измерения, временя задержки после превышения порога усилия и времени измерения усилия отслаивания. После окончания измерения усилия отслаивания адгезиметр автоматически вычисляет максимальное, среднее и минимальное интегральные значения величины усилия отслаивания, которые отображаются на символьном индикаторе.

Адгезиметр имеет встроенную память емкостью 30 измерений.

Результаты измерений могут быть переданы на компьютер для просмотра в виде временного графика и (или) таблицы.

Прибор оснащен встроенным термометром воздуха окружающей среды для контроля условий измерения адгезии.

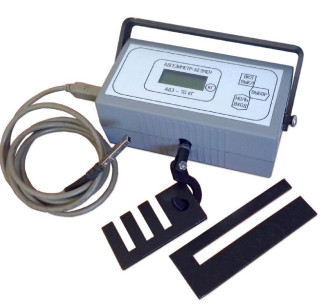

Общий вид средства измерений представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Встроенное программное обеспечение (ADE75.hex) обеспечивает чтение данных первичного измерительного преобразователя, обработку, хранение, отображение результатов измерений на символьном индикаторе, выбор команд пользователя из иерархического меню посредством кнопок, передачу информации в реальном времени через интерфейс USB на ПК, позволяет инициировать выполнение измерительного цикла, определяет минимальное, максимальное и среднее значение адгезии.

Прямой доступ к ПО «ADE75.hex» отсутствует. Внешнее программное обеспечение (ADE2USB.exe) считывает данные с памяти адгезиметра в порт USB персонального компьютера и обеспечивает обработку данных.

Конструкция адгезиметров исключает возможность несанкционированного влияния на ПО СИ и первичную измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с ГОСТ Р 50.2.077-2014.

Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Идентификационное данные (признаки)

Значение

Встроенное программное обеспечение

Идентификационное наименование ПО

ADE75.hex

Номер версии (идентификационный номер ПО)

не ниже 1.0.х

Цифровой идентификатор ПО

CRC32:786A07A9

Внешнее программное обеспечение

Идентификационное наименование ПО

ADE2USB.exe

Номер версии (идентификационный номер ПО)

не ниже 1.0.х

Цифровой идентификатор ПО

CRC32:3CB4C864

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы, Н (кгс)

от 9,81 до 735,75 (от 1 до 75)

Пределы допускаемой абсолютной основной погрешности измерений силы (Д), Н (кгс)

±(0,001-N + 0,001), где N — показания адгезиметра в Н, ±(0,01 -K + 0,01), где K — показания адгезиметра в кгс

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

0,5

Нормальные условия измерений:

-    температура воздуха ,°С

-    относительная влажность воздуха, %, не более

от +10 до +35 80

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Цена младшего разряда, Н (кгс)

0,0981 (0,01)

Время ожидания, с

1, 2, 3, 4, 5

Задаваемые уровни усилия, при превышении которых, начинается измерение усилия отслаивания (пороговое значение усилия), Н (кгс)

0,981; 4,905; 9,81; 19,62; 49,05 (0,1; 0,5; 1,0; 2,0; 5,0)

Время продолжительности измерения усилия, с

10, 20, 30, 40, 50

Параметры электрического питания:

- напряжение постоянного тока, В

от 3,6 до 4,0

Средняя наработка на отказ, ч

9000

Полный средний срок службы, лет, не менее

5

Габаритные размеры, мм, не более

- длина

170

- ширина

150

- высота

50

Наименование характеристики

Значение

Масса, кг, не более

1,0

Рабочие условия применения:

-    температура воздуха ,°С

-    относительная влажность воздуха, %, не более

от -20 до +55 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским или иным способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор АДЭ-75 USB

1 шт.

Адаптер питания ROBITON USB1000 (5 В, 1000 мА,220B)

1 шт.

Шнур компьютерный (штекер USB - A / штекер USB - B))

1 шт.

Зажим-гребенка крепления конца полосы при определении адгезии.

1 шт.

Шаблон для надрезания полос защитного покрытия шириной 10,20,30,40 мм.

1 шт.

Нож-бритва с запасными лезвиями для подрезания пленочных защитных покрытий

1 шт.

Компакт-диск с программным обеспечением:

1    - утилита «ade2usb.exe»;

2    - драйверы моста USB/USART «CP210x VCP Windows” “Silicon Labs”.

1 шт.

Руководство по эксплуатации. Паспорт

4273-082-12719185-2017

РЭП

1 экз.

Методика поверки

51-18-027 МП

1 экз.

Поверка

осуществляется по документу 51-18-027 МП «Инструкция. Адгезиметры электронные АДЭ-75 USB. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 06.06.2018 года. Основные средства поверки:

Гири класса M2 по ГОСТ OIML 111-1-2009 с номинальными значениями 1,00 кг; 5,00 кг; 10,00 кг; 20,00 кг; 50,00 кг.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на руководство по эксплуатации.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии

АШНП.404131.082 ТУ «Адгезиметры электронные АДЭ-75 USB. Технические условия»

74078-19
Номер в ГРСИ РФ:
74078-19
Производитель / заявитель:
ООО "КВАЗАР", г.Уфа
Год регистрации:
2019
Cрок действия реестра:
20.02.2024
