Дефектоскопы магнитно-вихретоковые ВИД-345, 74080-19

74080-19
Дефектоскопы магнитно-вихретоковые ВИД-345 (далее - дефектоскопы) предназначены для обнаружения и измерения глубины трещин, выходящих на поверхность ферромагнитных металлических изделий, конструкций и токопроводящих материалов вихретоковым и магнитным методами.
Карточка СИ
Номер в госреестре 74080-19
Наименование СИ Дефектоскопы магнитно-вихретоковые
Обозначение типа СИ ВИД-345
Изготовитель Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург
Год регистрации 2019
Срок свидетельства 20.02.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы магнитно-вихретоковые ВИД-345 (далее - дефектоскопы) предназначены для обнаружения и измерения глубины трещин, выходящих на поверхность ферромагнитных металлических изделий, конструкций и токопроводящих материалов вихретоковым и магнитным методами.

Описание

Принцип действия дефектоскопа основан на вихретоковом методе с добавлением элементов магнитного метода неразрушающего контроля. Вихретоковый преобразователь (ВТП) формирует возбуждающее электромагнитное поле, в результате воздействия которого в металле возбуждаются вихревые токи. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу в ВТП. Если в объекте контроля имеется дефект, то линии вихревых токов прерываются, изменяя вторичное электромагнитное поле. Как следствие, изменяется и результирующие электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.

Одновременно с помощью П-образного электромагнита, встроенного в ВТП, в объекте формируется низкочастотное переменное магнитное поле. Над дефектом происходит изменение магнитных линий создаваемого поля, которое регистрируется датчиком магнитного поля, входящего в состав преобразователя.

Электрические сигналы от ВТП усиливаются и отображаются на дисплее электронного блока дефектоскопа в графическом или цифровом виде. Наличие двух составляющих, несущих информацию о дефекте в сигнале ВТП, обеспечивает повышенную способность к выявлению трещин и определению их глубины в ферромагнитных материалах, в том числе и через слой изоляционного покрытия или воздушный зазор.

Дефектоскоп состоит из электронного блока и преобразователя, соединенных между собой кабелем. На передней панели электронного блока дефектоскопа размещены органы управления и индикации, на верхней панели - разъемы для подключения преобразователя и блока питания.

Общий вид дефектоскопа представлен на рисунке 1.

б)

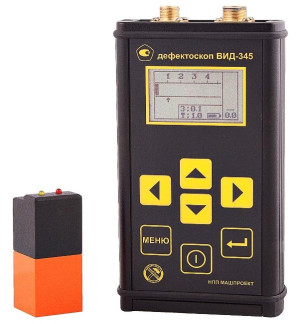

Рисунок 1 - Общий вид дефектоскопа магнитно-вихретокового ВИД-345 а) Преобразователь; б) Электронный блок

Пломбирование дефектоскопа магнитно-вихретокового ВИД-345 не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) дефектоскопа предназначено для выбора и настройки режимов работы, а также отображения результатов измерений на дисплее дефектоскопа. Конструкция дефектоскопа исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВИД345

Номер версии (идентификационный номер) ПО

не ниже V1.01.345

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Порог чувствительности к определению параметров дефектов типа «пропил», мм, не более

-    ширины дефекта

-    глубины дефекта

5 0

СЧ <N

00

Диапазон измерений глубины дефектов, мм

от 0,2 до 2,0

Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм

± (0,2-Я+0,15)*

* где H - глубина дефекта, мм

Наименование характеристики

Значение

Напряжение питания, В

от 2,4 до 3,0

Потребляемая мощность, Вт, не более

0,3

Габаритные размеры электронного блока, мм, не более

- высота

160

- ширина

85

- глубина

35

Габаритные размеры преобразователя, мм, не более

- высота

60

- ширина

25

- глубина

35

Масса, кг, не более

0,5

Условия эксплуатации:

- температура окружающей среды, °С

от - 15 до + 35

- относительная влажность при 35 °С, %, не более

80

Срок службы, лет, не менее

5

Знак утверждения типа

наносится на корпус электронного блока дефектоскопа типографским способом с нанесением защитного полимерного покрытия на табличке, закрепляемой методом наклейки, на титульный лист руководства по эксплуатации дефектоскопа.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Электронный блок

ВИД-345

1 шт.

Преобразователь

-

1 шт.

Соединительный кабель для преобразователя

-

1 шт.

Аккумуляторный блок (установлен в электронном блоке)

-

1 шт.

Зарядное устройство

-

1 шт.

Футляр для переноски и хранения

-

1 шт.

Контрольный образец КМ-345

КМ-345

1 шт.

Паспорт контрольного образца КМ-345

КМ-345.00.00.00

1 экз.

Наушники*

-

1 шт.

Переходной кабель для наушников*

-

1 шт.

Руководство по эксплуатации

ВИД-345 РЭ

1 экз.

Методика поверки

МП 48-261-2018

1 экз.

* поставляется дополнительно

Поверка

осуществляется по документу МП 48-261-2018 «ГСИ. Дефектоскопы магнитно-вихретоковые ВИД-345. Методика поверки», утверждённому ФГУП «УНИИМ» 20 ноября 2018 г.

Основные средства поверки:

- эталон единицы длины в диапазоне номинальных значений от 0,2 до 2,0 мм с абсолютной погрешностью ± 0,01 мм (регистрационный номер в Федеральном информационном фонде № 3.1.ZZC.0290.2018) по локальной поверочной схеме для средств измерений длины в диапазоне от 0,2 до 2 мм СМК 02 СТО 36-2018.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4276-015-96819331-2014 «Дефектоскопы магнитно-вихретоковые ВИД-345. Технические условия»

74080-19
Номер в ГРСИ РФ:
74080-19
Производитель / заявитель:
Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург
Год регистрации:
2019
Cрок действия реестра:
20.02.2029
