| Номер в госреестре | 74081-19 |
| Наименование СИ | Сигнализаторы солесодержания |
| Обозначение типа СИ | СПС-02 |
| Изготовитель | ЗАО "Аналитприбор-Мек", Армения, г.Гюмри |
| Год регистрации | 2019 |
| Срок свидетельства | 01.11.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы солесодержания типа «СПС-02» (далее сигнализаторы) предназначены для непрерывного измерения массовой концентрации солей в пересчете на хлорид натрия в водных растворах (солесодержание) и удельного электрического сопротивления таких растворов, а также выдачи сигнала превышения (падение ниже) заданного значения солесодержания или удельного электрического сопротивления.
Работа сигнализатора основана на кондуктометрическом методе анализа. Принцип действия сигнализаторов состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанных с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью сигнализирующего преобразователя сопротивление чувствительного элемента датчика преобразуется в сигнал при превышении или снижении значения солесодержания или удельного электрического сопротивления (УЭС) по отношению к установленному порогу сигнализации.
Конструктивно сигнализатор состоит из датчика солености водных растворов проточного типа (ДСВ 20 - ДСВ 23) или погружного типа (ДСВ 24 - ДСВ 27) и преобразователя сигнализирующего с контактным выходом (ПСК02) или с бесконтактным выходом (ПСБ02).
Датчики представляют собой металлический цилиндрический корпус, в котором расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с сопротивлением 818,4 Ом при 20 0С для устранения влияния температуры пробы на результат измерения солесодержания, работающий в диапазоне от 2 до 40 0С или от 20 до 100 0С (по выбору заказчика), в датчиках, используемых только для измерения удельной электрической проводимости (сопротивления) термокомпенсация отсутствует.
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки.
Корпусы датчиков ДСВ 20 и ДСВ 21 выполнены из стали 08Х18Н10Т, а ДСВ 22 и ДСВ 23 - из сплава ЗМ и имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Датчики погружные (ДСВ 24 - ДСВ 27), предназначенные для установки на емкость или в основной трубопровод с диаметром условного прохода (Ду) от 65 до 100 мм, изготавливают из сплавов 3М и 7М или стали 08Х18Н10Т.
ДСВ 24 и ДСВ 25 имеют 4 исполнения (от 01 до 04), а ДСВ 26 и ДСВ 27 имеют 5 исполнений (от 01 до 05), отличающиеся друг от друга только конструктивно.
Преобразователи имеют кассетную конструкцию, корпус кассеты представляет собой сварную конструкцию из алюминиевых листов и угольников.
Преобразователь контактной модификации (ПСК02) имеет выходное устройство в виде четырех НО (нормально открытых) и четырех НЗ (нормально закрытых) контактных групп, обеспечивающих коммуникацию цепей по каждой контактной группе:
- напряжением постоянного тока 27 В и током до 1,5 А;
- напряжением переменного тока 110 В, частотой 50 и 400 Гц и током до 0,02 А.
Преобразователь бесконтактной модификации (ПСБ02) обеспечивает выдачу на выходе
релейных электрических сигналов:
- напряжением переменного тока (24 ± 2,4) В (с отводом 18 В), частотой 400 Гц, мощностью 2 В • А;
- напряжением (9 ± 0,9) В двухполупериодного выпрямленного тока и напряжением (10 ± 1) В переменного тока , частотой 400 Гц, мощностью от 0,05 до 2 Вт.
Общий вид сигнализаторов приведен на рисунке 1.
Сигнализаторы соответствуют требованиям ГОСТ Р 51350-99 “Безопасность электрических контрольно измерительных приборов и лабораторного оборудования”.
к

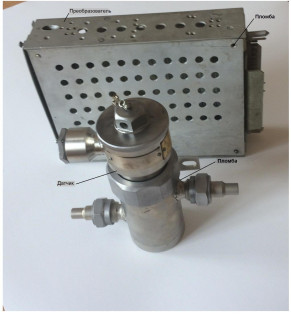

Рисунок 1 - Общий вид сигнализаторов солесодержания типа «СПС-02»
отсутствует.
Диапазоны измерений сигнализаторов в зависимости от используемого типа датчика ДСВ приведены в табл. 1. Остальные метрологические и технические характеристики - в табл. 2, масса и габаритные размеры элементов сигнализатора - в табл. 3.
| Тип датчика | Значение посто | Диапазон измерений | |
| ДСВ | янной датчика, | ||
| (К, м-1 ) | Солесодержание (С, мг/дм3) | УЭС, (р, Омм) | |
| 20 и 24 | 0,2 | 1 - 10; 4 - 40 | 2500 - 4500 |
| 21 и 25 | 2 | 2 - 20; | 250 - 2500 |
| 4 - 40 | 1250 - 4500 | ||
| 22 и 26 | 20 | 10 - 100; 40 - 400 | 25 - 1250 |
| 23 и 27 | 200 | 100 - 1000; 400 - 4000 | 2,5 - 25 |
Таблица 2
| Наименование характеристики | Значение |
| Диапазон сигнализации (диапазон установления порогов срабатывания сигнализации), % от диапазона измерений | от 20 до 80 |
| Пределы допускаемой основной относительной погрешности сигнализации превышения (падение ниже) заданного значения солесодержания или удельного электрического сопротивления, % | ±6 |
| Пределы допускаемой относительной дополнительной погрешности, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10 ° С от нормальных условий, % | ±0,5 |
| Параметры контролируемой воды: - температура, °С, для сигнализаторов по солесодержанию - температура, °С, для сигнализаторов по УЭС - давление, МПа, не более | от + 2 до +100 от + 15 до +25 10 |
| Потребляемая мощность, Вт, не более | 15 |
| Срок безотказной работы сигнализатора, ч, не менее | 5000 |
| Средний срок службы сигнализатора, лет | 10 |
| Средняя наработка на отказ, ч | 25000 |
| Условия эксплуатации: | |
| о/"ч - температура окружающей среды, С | от 0 до +50 |
| - относительная влажность воздуха при температуре 25 °С, % | от 20 до 100 |
| - атмосферное давление, кПа | от 80 до 120 |
| - вибрация частотой, Гц | от 5 до 60 |
Таблица 3
| Наименование элемента | Масса, кг, не более | Г абаритные размеры, мм не более | ||
| высота | ширина | длина | ||
| Преобразователи | 4,5 | 320 | 245 | 65,5 |
| Датчики | 15 | 375 | 115 | 180 |
наносится на титульный лист паспорта, руководства по эксплуатации методом компьютерной графики.
Комплект поставки сигнализатора «СПС-02» соответствует таблице 4.
| Наименование | Обозначение | Количество, штук |
| 1. Преобразователь сигнализирующий | ||
| ПСК02 или ПСБ02 | 1 | |
| Комплект ЗИП в том числе: | ||
| - ставка плавкая ВП1-0,25-250В | ОЮО.480.003 ТУ | 2 |
| - уставка | 2Б5.064.003 | 2 |
| паспорт | 1 | |
| 2*Датчик ДСВ | 1 | |
| Комплект ЗИП в том числе: | ||
| - термокомпенсатор | АЖУ5.865.005 | 1 |
| - съемник | АЖУ8.896.000 | 1 |
| - прокладка | АЖУ7.840.003 | 1 |
| - прокладка | АЖУ7.840.006 | 1 |
| - ключ | 2Б8.675.031 | 1 |
| паспорт | 1 | |
| 3.Руководство по эксплуатации | 2.840.011 РЭ | 1 |
| 4. Паспорт | АЖУ2.840.011 ПС | 1 |
| 5. Методика поверки | АЖУ2.840.011 МИ | 1 |
| *Тип датчика согласовывается с заказчиком | ||
осуществляется по документу АЖУ2.840.011 МИ «Сигнализаторы солесодержания типа «СПС-02». Методика поверки», утвержденному «Национальным Институтом Метрологии» РА
01 ноября 2017 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1 , рег. № 46635-11;
- кондуктометр - солемер МАРК - 602, рег. № 25807-16;
- хлористый натрий химически чистый ГОСТ 4233-77;
- вода дистиллированная.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к сигнализаторам солесодержания типа «СПС-02»
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений электрической проводимости жидкостей
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки
Технические условия ТУ25-04.2370-74
