Рефрактометры Плазмон-БИО, 74088-19

74088-19
Рефрактометры Плазмон-БИО (далее - рефрактометры), предназначены для измерения показателя преломления жидкостей.
Карточка СИ
Номер в госреестре 74088-19
Наименование СИ Рефрактометры
Обозначение типа СИ Плазмон-БИО
Изготовитель ФГАОУ ВО "Национальный исследовательский ядерный университет "МИФИ", г.Москва
Год регистрации 2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Рефрактометры Плазмон-БИО (далее - рефрактометры), предназначены для измерения показателя преломления жидкостей.

Описание

Принцип действия рефрактометров основан на явлении полного внутреннего отражения и измерении критического угла при падении света на границу раздела двух сред с разными показателями преломления. В качестве оптического измерительного элемента используется сенсор, состоящий из микрофлюидной кюветы и чипа (фотонно-кристаллическая подложка). При измерениях сенсор с исследуемой жидкостью помещается на поверхность призмы рефрактометра. При освещении призмы с сенсором в отраженном световом потоке образуется граница «свет-тень», которая проецируется на фотоприемное устройство, где анализируется положение границы света и тени и полученная информация преобразуется в электрический сигнал. Электрический сигнал поступает в персональный компьютер, где в соответствии с математическим алгоритмом происходит вычисление показателя преломления исследуемой жидкости.

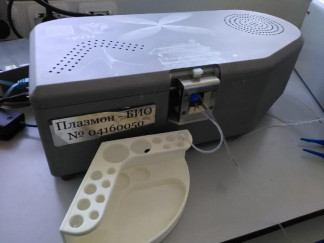

Общий вид рефрактометров, схема пломбировки, место нанесения знака поверки и маркировки представлены на рисунке 1.

Рисунок 1 - Общий вид рефрактометров

Программное обеспечение

Рефрактометры имеют в своем составе программное обеспечение CameraView (далее -ПО). ПО разработано для измерительной функции, расчета величины показателя преломления и функции индикации. Операционная система Windows. ПО прибора может быть установлено на персональном компьютере с использованием USB флеш-накопителя. Для установки ПО необходимо скопировать содержимое флеш-накопителя на персональный компьютер.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CameraView

Номер версии (идентификационный номер) ПО, не ниже

2.50H

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений показателя преломления, nD

от 1,34 до 1,39

Пределы допустимой относительной погрешности измерения показателя преломления, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов проточной ячейки для одновременного определения показателей преломления в не

скольких образцах жидкой пробы, шт., не более

4

Параметры электрического питания:

от 100 до 240

- напряжение переменного тока, В

- частота переменного тока, Гц

50

Потребляемая мощность, Вт, не более

150

Степень защиты по ГОСТ 14254-96

пылевлагозащищенное, IP43

Связь с внешним компьютером

порт Ethernet

Габаритные размеры, мм, не более:

- длина

400

- ширина

300

- высота

200

Масса, кг, не более

8

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +40

- относительная влажность, %

от 30 до 90

- атмосферное давление, кПа

от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Рефрактометры Плазмон-БИО

зав. № 04160050

1 шт.

зав. № 04160051

1 шт.

Блок питания

-

1 шт.

Перистальтический насос

-

1 шт.

Руководство по эксплуатации

-

1 шт.

Программное обеспечение, находящееся на флеш-накопителе

1 шт.

Методика поверки

МП 056.М44-18

1 экз.

Поверка

осуществляется по документу МП 056.М44-18 «ГСИ. «Рефрактометры Плазмон-БИО. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 21 августа 2018 г.

Основные средства поверки:

Стандартный образец состава и свойств раствора сахарозы (комплект САХАРОЗКА 10-60) ГСО 10670-2015 (массовая доля сахарозы от 9,0 до 61,0 %, границы допускаемых значений абсолютной погрешности при P=0,95, от ±0,03 до ±0,05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус устройства (место нанесения указано на рисунке 1).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.583-2011 ГСИ. Государственная поверочная схема для средств измерений показателя преломления;

Технические условия КДРФ.304119008ТУ
