Расходомеры газа ультразвуковые Q.Sonic plus, 74089-19

Назначение

Расходомеры газа ультразвуковые модели Q.Sonic plus (далее - расходомеры) предназначены для измерения расхода и объема газа.

Описание

Принцип действия расходомеров основан на методе зависимости времени прохождения ультразвукового сигнала по и против течения газа, измеряя разницу времени прохождения ультразвуковой волны между излучателями и приемниками электроакустическими вибраторами, установленными на корпусе, и, используя запрограммированные значения параметров участка трубопровода, измеряет расход и объем газа.

В зависимости от модели, для более точного определения объема и расхода газа, в расходомерах установлено до шести пар электроакустических вибраторов, обеспечивающих высокую надежность получения достоверных результатов измерений при различных влияющих факторах.

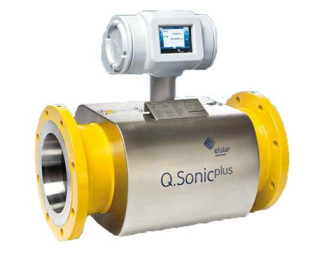

Конструктивно расходомер состоит из корпуса, с установленными в нем ультразвуковыми приемопередатчиками, и электронного блока (SPU), который закреплен с наружной стороны корпуса.

В проточной части расходомера скомпоновано 2 осевых (однократное отражение) и 4 вихревых (двукратное отражение) измерительных каналов (дорожек) движения ультразвукового сигнала. Для каждого измерительного канала (дорожки) используется два ультразвуковых сенсора. Использование 2-х осевых измерительных дорожек позволяет выявить асимметричность профиля потока. 4 вихревых измерительных канала используются для измерения и компенсации турбулентности потока. Общая конфигурация является абсолютно симметричной, обеспечивая максимальную точность измерений.

Электронный блок может разворачиваться вокруг своей оси на угол до 360 градусов. В состав электронного блока входит сенсорный жидкокристаллический дисплей, на котором отображаются результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков - в модификации со встроенными датчиками. Электронный блок расходомера обеспечивает вычисление объемного расхода и объема газа при рабочих условиях.

Расходомеры могут использоваться в составе измерительных систем для измерения объемного расхода и объема, приведенных к стандартным условиям, однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии.

Программное обеспечение

расходомеров является встроенным и метрологически значимым. Операционная система программного обеспечения проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров обрабатывает сигналы, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.

Идентификационные данные программного обеспечения расходомеров приведены в таблицах 1, 2, 3, 4 и 5.

Продолжение таблицы 1

Продолжение таблицы 2

Продолжение таблицы 3

Продолжение таблицы 3

Продолжение таблицы 5

Программное обеспечение расходомеров защищено многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации расходомера, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Таблица 6

Знак утверждения типа

наносится в центре боковой панели расходомера методом наклейки и в верхнем левом углу титульного листа руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 7

Поверка

осуществляется по документу МП 0799-13-2018 «Инструкция. ГСИ. Расходомеры газа ультразвуковые Q.Sonic plus. Методика поверки», утвержденному ФГУП «ВНИИР»

11.07.2018 г.

Основные средства поверки:

-    установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, средним квадратическим отклонением результатов измерений не более 0,05% и неисключенной систематической погрешности не превышающей 0,04%;

-    установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

-    манометр деформационный образцовый с условными шкалами (регистрационный № 5768-67) с верхним пределом, соответствующим максимальному рабочему давлению конкретного исполнения расходомера, класс точности 0,16.

-    термометр сопротивления типа ТСП (регистрационный № 33565-06), пределы измерений от минус 20 °C до 70 °C, пределы допускаемой погрешности ±0,1%;

-    вычислитель расхода FC2000 (регистрационный № 27098-11);

-    мультиметры цифровые Fluke 233 (регистрационный № 46811-11), диапазон измерений силы постоянного тока от 0,01 до 10 мА, частоты от 0,001 до 9,999 кГц, пределы допускаемой абсолютной погрешности измерения силы постоянного тока ±(0,011изм +3 емр), частоты ±(0,00№изм +2 емр);

-    хроматографы газовые промышленные GC8000 (регистрационный № 51293-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к расходомерам газа ультразвуковым Q.Sonic plus

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
