| Номер в госреестре | 74095-19 |
| Наименование СИ | Сигнализаторы солесодержания |
| Обозначение типа СИ | СПС-01 |
| Изготовитель | ЗАО "Аналитприбор-Мек", Армения, г.Гюмри |
| Год регистрации | 2019 |
| Срок свидетельства | 01.11.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы солесодержания типа «СПС-01» (далее сигнализаторы) предназначены для непрерывного измерения массовой концентрации солей в пересчете на хлорид натрия в водных растворах (солесодержание) и удельного электрического сопротивления таких растворов, а также выдачи сигнала превышения (падение ниже) заданного значения солесодержания или удельного электрического сопротивления.
Работа сигнализатора основана на кондуктометрическом методе анализа. Принцип действия сигнализаторов состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанных с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью сигнализирующего преобразователя сопротивление чувствительного элемента датчика преобразуется в сигнал при превышении или снижении значения солесодержания или удельного электрического сопротивления (УЭС) по отношению к установленному порогу сигнализации.
Конструктивно сигнализатор состоит из датчика солености водных растворов проточного типа (ДСВ 20 - ДСВ 23) или погружного типа (ДСВ 24 - ДСВ 27) и преобразователя с бесконтактным выходом ПСБ01.
Датчики представляют собой металлический цилиндрический корпус, в котором расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с сопротивлением 818,4 Ом при плюс 20 °С для устранения влияния температуры пробы на результат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40 °С или от плюс 20 до плюс 100 °С (по выбору заказчика), в датчиках, используемых только для измерения удельной электрической проводимости (сопротивления) термокомпенсация отсутствует.
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки.
Корпусы датчиков ДСВ 20 и ДСВ 21 выполнены из стали 08Х18Н10Т, а ДСВ 22 и ДСВ 23 - из сплава ЗМ и имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Датчики погружные (ДСВ 24 - ДСВ 27), предназначенные для установки на емкость или в основной трубопровод с диаметром условного прохода (Ду) от 65 до 100 мм, изготавливают из сплавов 3М и 7М или стали 08Х18Н10Т.
ДСВ 24 и ДСВ 25 имеют 5 исполнения (от 01 до 04), а ДСВ 26 и ДСВ 27 имеют 6 исполнений (от 01 до 05), отличающиеся друг от друга только конструктивно.
Преобразователи предназначены для настенного монтажа, корпус и крышка преобразователя литые из алюминиевого сплава, водозащищенного исполнения. Крышка крепится к корпусу с помощью барашковых гаек.
Преобразователи обеспечивают выдачу на выходе электрических сигналов:
- напряжением переменного тока (24,0±2,4) В (с отводом 18 В), частотой 400 Гц, мощностью 2 В-А;
- напряжением (9,0±0,9) В двухполупериодного выпрямленного тока и напряжением (10±1) В переменного тока, частотой 400 Гц, мощностью от 0,05 до 2 Вт.
Общий вид сигнализаторов приведен на рисунке 1.
Сигнализаторы соответствуют требованиям ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

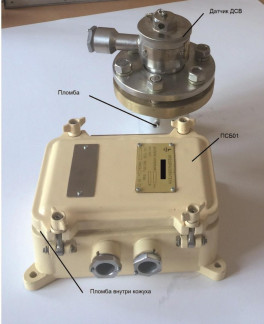

Рисунок 1. Общий вид сигнализаторов солесодержания типа «СПС-01»
отсутствует.
Диапазоны измерений сигнализаторов в зависимости от используемого типа датчика ДСВ приведены в таблице 1. Остальные метрологические и технические характеристики - в таблице 2, масса и габаритные размеры элементов сигнализатора - в таблице 3.
Таблица 1
| Тип датчика ДСВ | Значение посто | Диапазон измерений | |
| янной датчика, (К, м-1 ) | Солесодержание (С, мг/дм3) | УЭС, (р, Омм) | |
| 20 и 24 | 0,2 | от 1 до 10; от 4 до 40 | от 2500 до 4500 |
| 21 и 25 | 2 | от 2 до 20; от 4 до 40 | от 250 до 2500 от 1250 до 4500 |
| 22 и 26 | 20 | от 10 до 100; от 40 до 400 | от 25 до 1250 |
| 23 и 27 | 200 | от 100 до 1000; от 400 до 4000 | от 2,5 до 25 |
| Наименование характеристики | Значение |
| Диапазон сигнализации (диапазон установления порогов срабатывания сигнализации), % от верхнего предела диапазона измерений | от 20 до 80 |
| Пределы допускаемой основной относительной погрешности сигнализации превышения (падение ниже) заданного значения солесодержания или удельного электрического сопротивления, % | ±6 |
| Пределы допускаемой относительной дополнительной погрешности, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10 °С от нормальных условий, % | ±0,5 |
| Параметры контролируемой воды: - температура, °С, для сигнализаторов по солесодержанию - температура, °С, для сигнализаторов по УЭС - давление, МПа, не более | от +2 до +100 от +15 до +25 10 |
| Потребляемая мощность, Вт, не более | 15 |
| Срок безотказной работы сигнализатора, ч, не менее | 5000 |
| Средний срок службы сигнализатора, лет | 10 |
| Средняя наработка на отказ, ч | 25000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа - вибрация частотой, Гц | от 0 до +50 от 20 до 100 от 80 до 120 от 5 до 60 |
Таблица 3
| Наименование элемента | Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| высота | ширина | длина | ||
| Преобразователи | 5 | 230 | 120 | 242 |
| Датчики | 15 | 375 | 115 | 180 |
наносится на титульный лист паспорта, руководства по эксплуатации методом компьютерной графики.
Комплектность сигнализатора «СПС-01» соответствует таблице 4
Таблица 4
| Наименование | Обозначение | Количество, штук |
| 1 Преобразователь сигнализирующий ПСБ01 | ||
| Комплект ЗИП в том числе: | 1 | |
| - ставка плавкая ВП1-0,25-250В | ||
| - уставка | ОЮО.480.003 ТУ | 2 |
| - ключ гаечный торцевой | 2Б5.064.003 | 1 |
| паспорт | АЖУ6.395.000 | 1 |
| 2 Датчик ДСВ * | 1 | |
| Комплект ЗИП в том числе: | ||
| - термокомпенсатор | АЖУ5.865.005 | 1 |
| - съемник | АЖУ8.896.000 | 1 |
| - прокладка | АЖУ7.840.003 | 1 |
| - прокладка | АЖУ7.840.006 | 1 |
| - ключ | 2Б8.675.031 | 1 |
| паспорт | 1 |
| Наименование | Обозначение | Количество, штук |
| 3 Руководство по эксплуатации | 2.840.010 РЭ | 1 |
| 4 Паспорт | АЖУ2.840.010 ПС | 1 |
| 5 Методика поверки | АЖУ2.840.010 МИ | 1 |
| * Тип датчика согласовывается с заказчиком. | ||
осуществляется по документу АЖУ2.840.010 МИ «Сигнализаторы солесодержания типа «СПС-01». Методика поверки», утвержденному ЗАО «Национальным Институтом Метрологии Республики Армения» 01 ноября 2017 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
- кондуктометр - солемер МАРК-602, рег. № 25807-16;
- натрий хлористый химически чистый ГОСТ 4233-77;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки.
приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к сигнализаторам солесодержания типа «СПС-01»
ГОСТ 8.457-2015 ГСИ Государственная поверочная схема для средств измерений электрической проводимости жидкостей
ГОСТ Р 8.722-2010 ГСИ Анализаторы жидкости кондуктометрические». Методика поверки
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
