| Номер в госреестре | 74098-19 |
| Наименование СИ | Рейки нивелирные телескопические |
| Обозначение типа СИ | RGK TS-3, RGK TS-4, RGK TS-5, RGK TS-7 |
| Изготовитель | "TIANJIN SETL SURVEY EQUIPMENT CO., LTD.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рейки нивелирные телескопические RGK TS-3, RGK TS-4, RGK TS-5, RGK TS-7 (далее -рейки) предназначены для измерения относительных превышений методом геометрического нивелирования и измерений расстояний.
Конструктивно рейка состоит из нескольких (от трех до пяти) телескопических интервалов. На каждый метровый интервал с одной стороны нанесена Е-шкала с прямым изображением оцифровки. С помощью шкалы определяются расстояния и относительные превышения, круглый уровень позволяет устанавливать рейку в вертикальное положение.
Принцип действия реек основан на измерении расстояний или относительных превышений путем визуального снятия отсчетов оператором со шкалы рейки.
Рейки выпускаются в четырех модификациях и отличаются длиной шкалы.

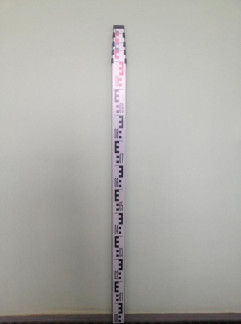

Внешний вид рейки приведен на рисунках 1 и 2.
Внешний вид защитного чехла приведен на рисунке 3.
Пломбировка телескопических интервалов не производится. Защита от несанкционированного доступа обеспечивается конструкцией крепежных элементов телескопических интервалов.
Места для размещения знака утверждения типа приведены на рисунке 4.
I]
И;
Г
:11
3
№
Г
1
11:
е:
отсутствует.
Таблица 1 - Метрологические характеристики
Значение характеристики для модели
Наименование характеристики
RGK TS-3
RGK TS-4
RGK TS-5
RGK TS-7
Номинальная длина шкалы рейки, мм
3000
4000
5000
7000
Номинальная длина шкалы рейки, мм
дециметрового деления
100
Номинальная длина сантиметрового деления шкалы рейки, мм_
10
±0,5
±0,2
±1,0
Допускаемое отклонение действительной длины интервалов шкалы рейки, мм, не более:
- дециметрового интервала
- сантиметрового интервала
- метрового интервала_
Прогиб лицевой поверхности рейки, мм, не более
| Совмещение начального деления шкал рейки с пяткой рейки, мм, не более | ±0,5 |
| Отклонение от перпендикулярности пятки рейки к оси рейки, мм, не более | 0,5 |
| Цена деления установочного круглого уровня, '/мм | 20±3/2 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики для модели | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +50 | |||
| Масса, кг, не более | 1,0 | 1,3 | 1,7 | 2,1 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 1165x25x45 | 1200x30x50 | 1260x35x55 | 1320x40x60 |
наносится в виде наклейки на боковую поверхность рейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность рейки
| Наименование | Обозначение | Количество, шт. |
| 1 Рейка нивелирная телескопическая | RGK TS-3, или RGK TS-4, или RGK TS-5, или RGK TS-7 | 1 |
| 2 Защитный чехол | - | 1 |
| 3 Круглый уровень | - | 1 |
| 4 ЗИП (кнопочный фиксатор секции) | - | по заказу |
| 5 Методика поверки* | 651-18-038 МП | 1 |
| 6 Руководство по эксплуатации* | - | 1 |
| 7 Паспорт* | - | 1 |
| * Поставка осуществляется на партию | ||
осуществляется по документу 651-18-038 МП «Инструкция. Рейки нивелирные телескопические RGK TS-3, RGK TS-4, RGK TS-5, RGK TS-7. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 ноября 2018 г.
Основные средства поверки:
- мера длины штриховая брусковая 4-го типа класса точности 5 по ГОСТ 12069-90;
- линейка измерительная металлическая по ГОСТ 427-75.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых реек с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверителя.
ГОСТ 10528-90 Нивелиры. Общие технические условия Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 10588 |
| Поверителей | 86 |
| Актуальность данных | 17.09.2024 |
