| Номер в госреестре | 74103-19 |
| Наименование СИ | Системы ультразвукового мониторинга толщины стенки трубопровода |
| Обозначение типа СИ | Ultracorr |
| Изготовитель | "Rohrback Cosasco Systems, Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы ультразвукового мониторинга толщины стенки трубопровода Ultracorr (далее -системы) предназначены для измерений толщины стенок основного металла трубопроводов, подверженных коррозионному и эрозионному износу, при одностороннем доступе к ним.
Принцип действия систем основан на эхо-импульсном методе акустического неразрушающего контроля.
Ультразвуковая волна, генерируемая преобразователем системы, проникает в объект контроля и, отражаясь от донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы донных сигналов и обратно определяется толщина контролируемого изделия.
Системы состоят из электронного блока и преобразователя UST-1T, соединенных кабелем. К электронному блоку системы с помощью USB кабеля подключается персональный компьютер с установленным программным обеспечением CORRDATA Plus для передачи, обработки и отображения результатов измерений. Преобразователь оснащен магнитом для удержания на контролируемой поверхности. Используя распределительную коробку, к электронному блоку может быть подключено до 50 преобразователей.

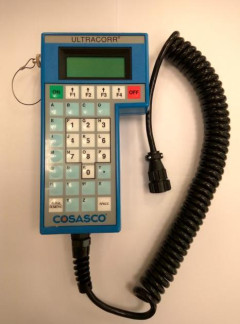

Общий вид систем представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Системы имеют встроенное и автономное программные обеспечения, разработанные изготовителем. Программное обеспечение идентифицируется при каждом включении системы путем вывода на дисплей электронного блока номера версии.
Встроенное программное обеспечение Ultracorr предназначено для настройки системы, сбора и передачи данных.
Автономное программное обеспечение CORRDATA Plus предназначено для обработки, визуализации и хранения результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Ultracorr | CORRDATA Plus |
| Номер версии (идентификационный номер) ПО | не ниже 01.06 | не ниже 3.3.0 |
| Цифровой идентификатор ПО* | - | B24C4B09 |
| Алгоритм вычисления цифрового идентификатора ПО | - | CRC32 |
| * Контрольная сумма указана для версии ПО 3.3.0 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 3 до 50 |
| Пределы допускаемой относительной погрешности измерений толщины, % | ±5 |
| Наименование характеристики | Значение |
| Диапазон скоростей распространения ультразвуковых колебаний в материале контролируемого изделия, м/с | от 3000 до 10000 |
| Максимально допустимое значение параметра шероховатости Rz поверхности со стороны ввода ультразвука, мкм | 80 |
| Напряжение питания постоянного тока, В | 9 |
| Г абаритные размеры электронного блока (ДхШхВ), мм, не более | 200х125х51 |
| Масса, кг, не более: - электронного блока - преобразователя с кабелем 5 м | 0,75 1,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С: электронного блока преобразователя - относительная влажность, %, не более | от 0 до +50 от -10 до +85 90 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 88000 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на электронный блок системы.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок электронный | 1 шт. | |
| Преобразователь UST-1T с кабелем | от 1 до 50 шт.* | |
| Элемент питания (тип АА) | 6 шт. | |
| Кабель USB | 1 шт. | |
| USB флеш-накопитель с программным обеспечением | CORRDATA Plus | 1 шт. |
| Кейс для транспортирования | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2512-0008-2018 | 1 экз. |
| * В соответствии с Заказом. | ||
осуществляется по документу МП 2512-0008-2018 «ГСИ. Системы ультразвукового мониторинга толщины стенки трубопровода Ultracorr. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04 сентября 2018 г.
Основные средства поверки:
- комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20 (регистрационный номер в Федеральном информационном фонде 51230-12), диапазон толщины от 3 до 50 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам ультразвукового мониторинга толщины стенки трубопровода Ultracorr
Техническая документация фирмы «Rohrback Cosasco Systems, Inc.»
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
