| Номер в госреестре | 74105-19 |
| Наименование СИ | Машина испытательная разрывная |
| Обозначение типа СИ | Titan4 110 |
| Изготовитель | Компания "James H. Heal & Co. Ltd.", Великобритания |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная разрывная Titan4 110 (далее - машина) предназначена для измерений силы и деформаций при испытаниях образцов материалов на растяжение в режиме статического нагружения.
Машина содержит два измерительных канала: канал измерений силы и канал измерений перемещений подвижной траверсы.
Конструктивно машина состоит из нагружающего устройства и контроллера, соединённого с компьютером. Нагружающее устройство состоит из испытательной рамы с одной колонной, силовой преднатянутой шариковинтовой пары для перемещения подвижной траверсы с захватом, неподвижного захвата, установленного на основании, силового электродвигателя, универсального тензорезисторного датчика силы и датчика перемещения подвижной траверсы.
Испытуемый образец закрепляется между подвижной и неподвижной траверсами в захватах. Электродвигатель силового привода через винтовые колонны и преднагруженные шариковинтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца. Нагрузка, прикладываемая к испытуемому образцу, измеряется датчиком силы, размещенным на подвижной траверсе. Машина комплектуется тремя датчиками. Фотоэлектрический энкодер измеряет перемещение, соответствующее деформации образца под воздействием приложенной нагрузки, и скорость перемещения подвижной траверсы. Сигналы от датчиков силы и перемещения поступают в контроллер.

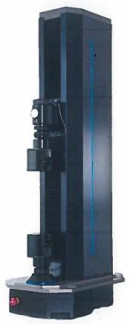

Внешний вид машины представлен на рисунке 1.
Контроллер предназначен для управления режимами работы машины и передачи измеренных значений силы и перемещения на компьютер с установленным программным обеспечением (ПО). Компьютер с ПО служит для управления работой машины, обработки, анализа и отображения результатов измерений, построения таблиц и статического расчёта.
Пломбировка машины не предусмотрена.
Программное обеспечение предназначено для управления функциями работы машины и обработки результатов измерений в процессе работы.
Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных и формировать и распечатывать протоколы испытаний.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TestWise |
| Номер версии ПО | не ниже 3.1.4.0 |
| Цифровой идентификатор ПО | 759F9FF22BA3BE9053219F563B961761 |
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, Н - датчиком силы L5-3000N, зав.№ 720112 - датчиком силы L6-600N, зав.№ 718806 - датчиком силы L7-120N, зав.№ 705082 | от 600 до 3000 от 12 до 600 от 2,4 до 120 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 |
| Диапазон измерений перемещения, мм | от 10 до 660 |
| Пределы допускаемой абсолютной погрешности измерений перемещения, мм | ±0,125 |
| Диапазон задания скорости перемещения, мм/мин | от 1 до 1200 |
| Пределы допускаемой относительной погрешности задания скорости перемещения: - в диапазоне от 1 до 20 мм/мин включ., % - в диапазоне св. 20 до 100 мм/мин включ., % - в диапазоне св. 100 до 1000 мм/мин включ., % - в диапазоне св. 1000 до 1200 мм/мин, % | ±2,2 ±0,7 ±2,0 ±4,5 |
(*) - в зависимости от используемого датчика силы
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ШхГхВ), мм, не более | 530x870x1420 |
| Масса, кг, не более | 133 |
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой 50 Гц, В | 220±22 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 20 до 80 |
наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина испытательная разрывная | Titan4 110 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя по программному обеспечению | - | 1 экз. |
| Методика поверки | РТ-МП-5644-445-2018 | 1 экз. |
осуществляется по документу РТ-МП-5644-445-2018 «ГСИ. Машина испытательная разрывная Titan4 110. Методика поверки», утверждённому ФБУ «Ростест-Москва» 20.11.2018 г.
Основные средства поверки:
- динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 %;
- набор гирь, класс М1 по ГОСТ OIML R 111-1-2009;
- система лазерная измерительная XL-80 (регистрационный номер в Федеральном информационном фонде № 35362-07);
- секундомер двухстрелочный 60-секундный СДСпр-4-2 (регистрационный номер в Федеральном информационном фонде 2102-65).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-201-1 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация компании James H. Heal & Co. Ltd, Великобритания
