Комплексы аппаратно-программные Синтез-П, 74119-19

Комплексы аппаратно-программные «Синтез-П» (далее - комплексы) предназначены для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	74119-19
Наименование СИ	Комплексы аппаратно-программные
Обозначение типа СИ	"Синтез-П"
Изготовитель	Общество с ограниченной ответственностью «ВойсЛинк» (ООО «ВойсЛинк»), г. Москва
Год регистрации	2019
Срок свидетельства	20.02.2024
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой времени UTC(SU) и записи текущего момента времени в сохраняемые фото-видеокадры.

Комплексы состоят из вычислительного блока с GPS/ГЛОНАСС приемником и фоторадарного блока. Фоторадарный блок состоит из IP-камеры и модуля ИК-подсветки.

Синхронизация системного времени компьютера и используемого ПО для формирования отметок времени и контроля временных интервалов осуществляется при помощи приемника GPS/ГЛОНАСС. Источником данных комплексов являются видеокамеры. Видеокамеры работают постоянно с максимальным разрешением в режиме видеозахвата.

Общий вид вычислительного блока, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.

Место пломбировки от несанкционированного доступа

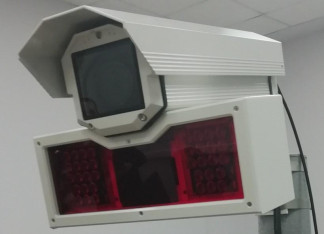

Рисунок 2 - Общий вид фоторадарного блока

Общий вид фоторадарного блока представлен на рисунке 2.

Программное обеспечение

Метрологическая значимая часть программного обеспечения (ПО) комплексов представляет собой специальный модуль, установленный в вычислительном блоке комплексов. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	Time stamp
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплекса с национальной шкалой времени UTC (SU), с	±2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Г абаритные размеры вычислительного блока, мм, не более
- высота	600
- ширина	600
- длина	300
Масса вычислительного блока, кг, не более	40
Габаритные размеры фоторадарного блока, мм, не более
- высота	280
- ширина	360
- длина	495
Масса фоторадарного блока, кг, не более	10
Степень защиты оболочки по ГОСТ 14254-2015	IP 65
Температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.

Комплектность

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
Комплекс аппаратно-программный -вычислительный блок - фоторадарный модуль в составе: IP-камера модуль ИК-подсветки	«Синтез-П»	1 шт. 1 шт. 1 шт. (по заказу)
ПО Time stamp		1 шт.
Комплект кабелей с разъемами		1 к-т
Руководство по эксплуатации	ВСЛК.031111.002-РЭ	1 экз.
Паспорт	ВСЛК.031111.002-ПС	1 экз.
Методика поверки	651-18-067 МП	1 экз.

Поверка

осуществляется по документу 651-18-067 МП «Комплексы аппаратно-программные «Синтез-П». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.12.2018.

Основные средства поверки:

- источник первичный точного времени УКУС-ПИ 02ДМ (регистрационный номер 60738-15 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
